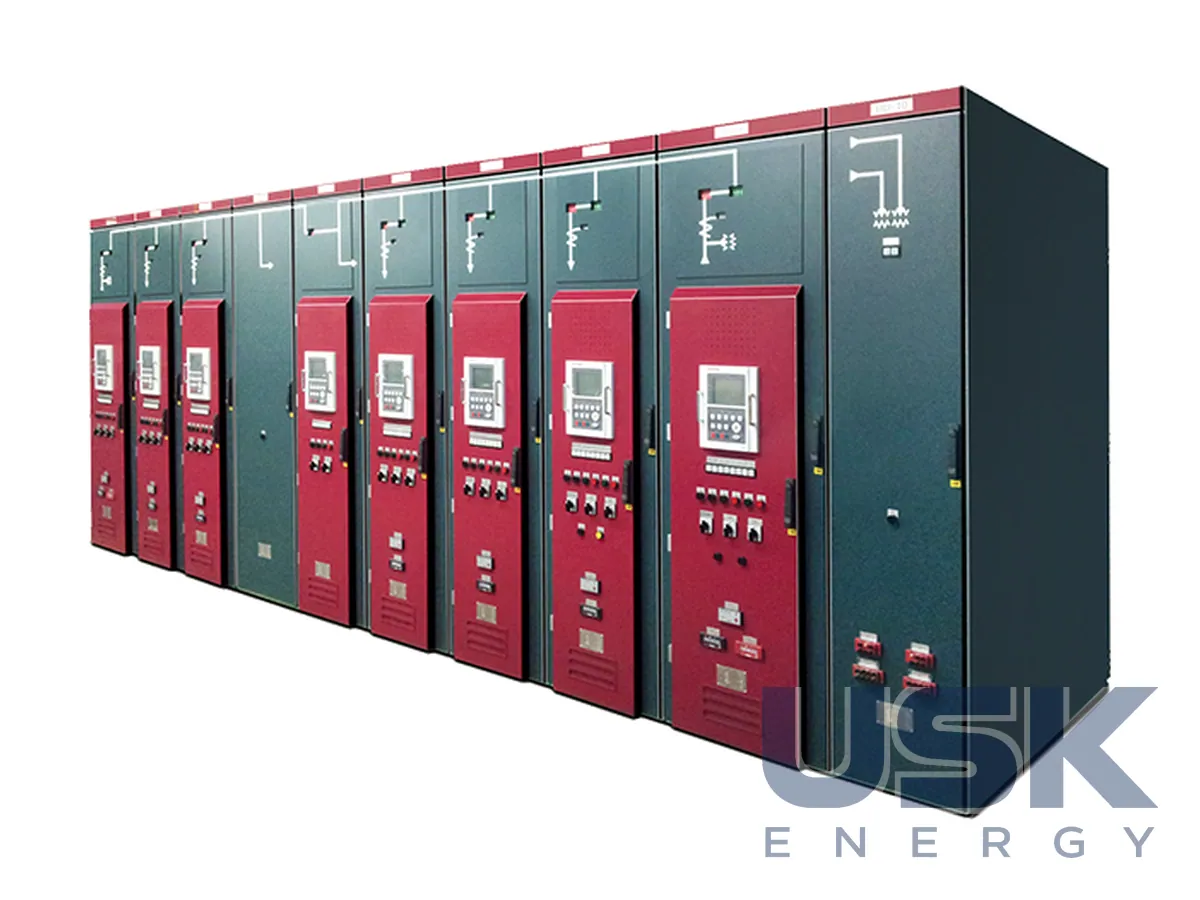

ENTEC SIS (CMIS / CSIS) — КРУ підстанцій із твердою ізоляцією 15–40,5 кВ
SIS — КРУ ENTEC із твердою ізоляцією HCEP і вакуумними вимикачами для підстанцій та електростанцій 15, 27 і 38 кВ, до 40,5 кВ. Випускається з однією (CMIS) або двома (CSIS) системами шин на струми до 2500 А і займає на 70 % менше місця за металоплаковане КРУ.
- Номінальна напруга
- 15, 27 (27S[D]), 38 (38S), 40,5 кВ
- Номінальний струм
- 630/1250/2000 А; 2500 А
- Короткочасна стійкість
- 25 і 40 кА 1 с (27 кВ); 31,5 кА 3 с
- Ізоляція
- 50[70]/125[150] кВ (27 кВ); 95/200 кВ (38–40,5 кВ)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

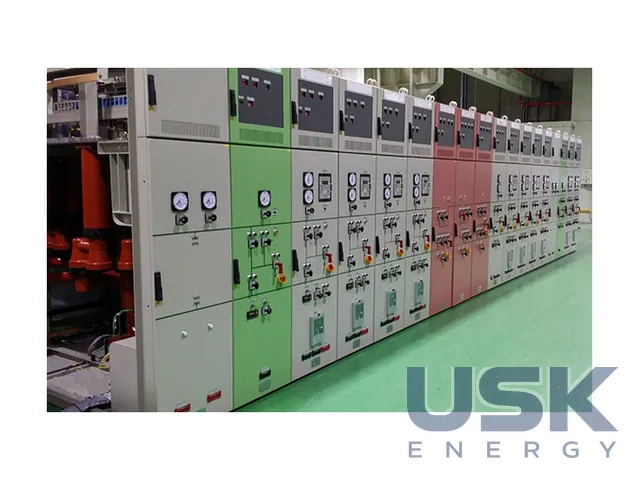

ENTEC SIS (Solid Insulated Switchgear) встановлюють на підстанціях і електростанціях класів 15, 27 і 38 кВ, верхня межа сягає 40,5 кВ. Є виконання з однією системою шин CMIS (панелі роз’єднувача MH, обліку MOF, головного фідера CH, фідерів FH і резервного фідера AH) і з двома системами шин CSIS (ввідна IH, ТН, фідерна BH, шиноз’єднувальна TIE і секційна SEC). 25,8-кВ SIS пройшло типові випробування в KERI 2008 року, а 2009 року його вже поставили на тягові підстанції Seoul Metro. Виконання 40,5 кВ випробували у 2012–2013 роках.
Привод вимикача побудовано на постійному магнітному актуаторі, дугу гасять вакуумні камери, залиті в епоксидні вводи, оливи й газу немає. Головне коло і збірні шини залито гідрофобною циклоаліфатичною епоксидною смолою HCEP, пофазна заливка виключає міжфазні КЗ. Між вимикачем, роз’єднувачем і заземлювачем стоять механічні блокування, під час обслуговування діє подвійний захист. АВР перемикає навантаження за 1 період, контролюються зникнення та відновлення напруги. Займана площа на 70 % менша, ніж у металоплакованого КРУ, ряд панелей легко розширювати.
Виконання 27S [D] за таблицею виробника має 27,5 кВ і 630/1250/2000 А [600/2000 А]. Ізоляція витримує 50 [70] кВ промислової частоти і 125 [150] кВ імпульсу, через роз’єднувач 50 [77] і 140 [165] кВ. Струм стійкості 25 кА 1 с (пік 65 кА) або 40 кА (пік 104 кА), захист IP31 [IP41], класи E1 [E2] і M2. Виконання 38S розраховане на 2500 А, 95/200 кВ (через роз’єднувач 118/220 кВ), 31,5 кА 3 с (пік 82 кА), IP3X. Виконання 40,5 кВ має 2500 А, 31,5 кА, клас E2, працює при −25…+40 °C і відповідає IEC 62505-1, 2 для залізничних застосувань.
Оперативна напруга 220 В AC або 110 [220] В DC, робоча температура −10…+40 °C, для окремих виконань від −5 і −25 °C. Керує КРУ мікропроцесорний контролер ETR500 з вимірюванням, моніторингом, реєстрацією та зв’язком, підходять і реле інших виробників. Типові випробування KERI провів за IEC 62271-100, 101, 102, 200, 201. SIS працює на розподільних підстанціях 22,9 кВ, електростанціях, тягових підстанціях залізниць і метро.
Технічні характеристики
| Номінальна напруга | 15, 27 (27S[D]), 38 (38S), 40,5 кВ |
|---|---|
| Номінальний струм | 630/1250/2000 А; 2500 А |
| Короткочасна стійкість | 25 і 40 кА 1 с (27 кВ); 31,5 кА 3 с |
| Ізоляція | 50[70]/125[150] кВ (27 кВ); 95/200 кВ (38–40,5 кВ) |
| Класи | E1/E2, M2 |
| Схеми | одна система шин (CMIS: MH, MOF, CH, FH, AH), дві системи шин (CSIS: IH, PT, BH, TIE, SEC) |
| Привод | магнітний актуатор, вакуумні камери |
| Габарити | −70 % площі проти металоплакованого КРУ |
| Стандарти | IEC 62271-1, -100, -102, -200; IEC 62505-1/-2 (залізниця) |
Запит ціни та строку поставки
ENTEC SIS (CMIS / CSIS) — КРУ підстанцій із твердою ізоляцією 15–40,5 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які струми стійкості має SIS?
Виконання 27S [D] витримує 25 кА або 40 кА протягом 1 с, виконання 38S 31,5 кА протягом 3 с. Піковий струм 65, 104 і 82 кА відповідно.
Чи підходить SIS для залізниць і метро?
Так, виконання 40,5 кВ відповідає IEC 62505-1, 2 для залізничних застосувань. 2009 року SIS 25,8 кВ поставили на тягові підстанції Seoul Metro.
Які схеми шин доступні в SIS?
CMIS має одну систему шин і панелі MH, MOF, CH, FH, AH. CSIS має дві системи шин із панелями IH, PT, BH, TIE і SEC, номінальний струм до 2500 А.
