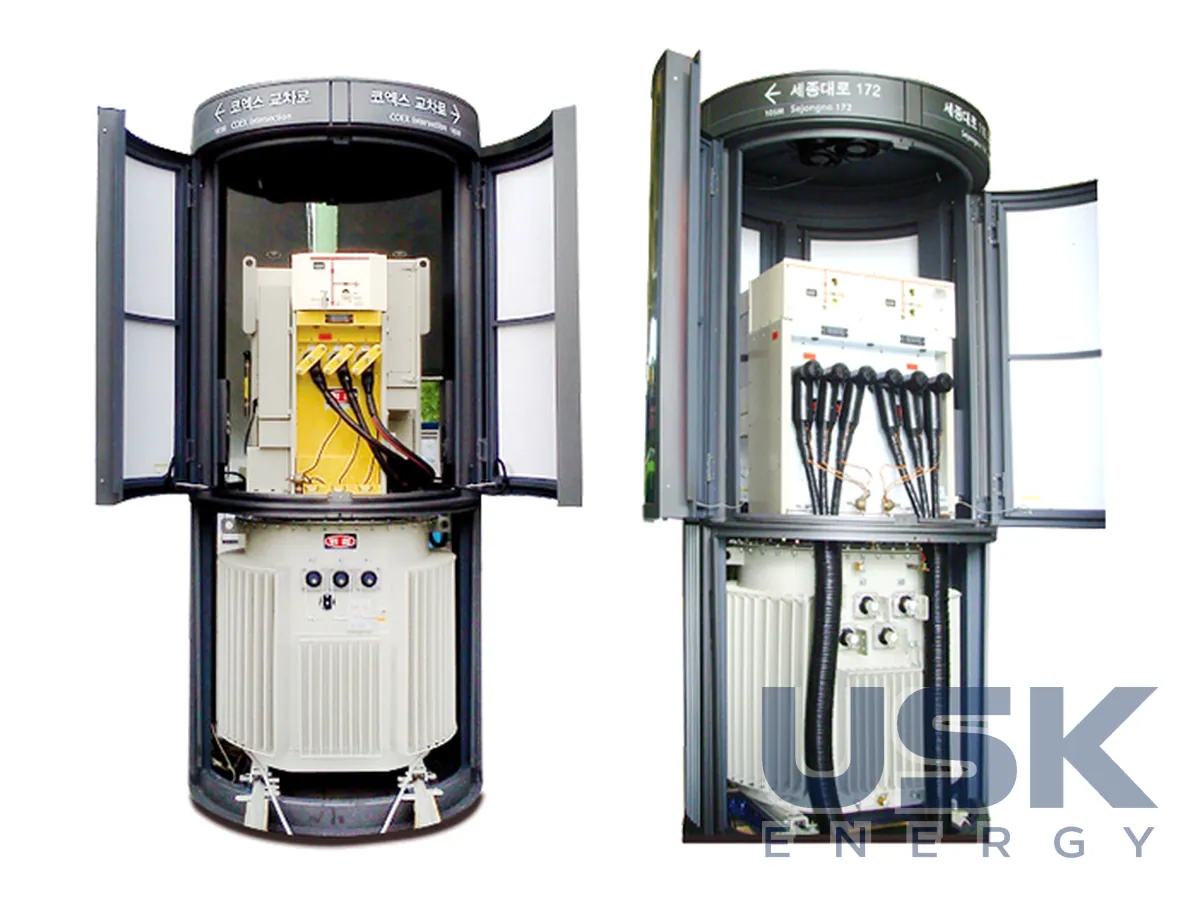

ENTEC CSS — компактна підстанція 25,8 кВ з твердою ізоляцією та трансформатором 500 кВА
ENTEC CSS — компактна вторинна підстанція класу 25,8 кВ з твердою ізоляцією для кабельних мереж. В одній оболонці зібрано вакуумний вимикач 200 А, вимикачі навантаження і трансформатор 500 кВА. Олива та газ у комутаційній частині не застосовуються.
- Клас напруги
- 25,8 кВ
- Склад
- вакуумний вимикач, вимикачі навантаження, знижувальний трансформатор
- Потужність трансформатора
- 500 кВА
- Струм вимикача
- 200 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ENTEC CSS (Compact Secondary Substation) поєднує в одній оболонці вакуумний вимикач, вимикачі навантаження та знижувальний трансформатор. Підстанцію виконано для підземних кабельних ліній класу 25,8 кВ, у базовому виконанні з трансформатором 500 кВА. Діаметр оболонки залежить від потужності трансформатора. Типове застосування: живлення споживачів кабельних мереж 22,9 кВ у щільній міській забудові, де потрібні малі габарити і комутація та трансформація в одному виробі. Для мережевої компанії це одна поставка замість окремого КРУ, трансформатора і будівлі ТП.
Комутаційна частина не містить оливи чи газу. Дугу гасять вакуумні камери, залиті в епоксидні вводи, а головні кола ізольовано гідрофобною циклоаліфатичною епоксидною смолою HCEP. Матеріал стійкий до поверхневого трекінгу, ультрафіолету та вандалізму і зберігає ізоляційні властивості в забруднених і прибережних районах та в складному кліматі. Тверда ізоляція знімає потребу обслуговувати головне коло. Вакуумна камера гасить дугу в закритому обʼємі, тож у корпусі немає середовища, яке треба доливати, сушити або перевіряти на витоки.
Вимикач приводиться постійним магнітним актуатором PMA, вимикачі навантаження мають пружинний тумблерний механізм. Простий механізм з мінімумом рухомих деталей працює без регулярного обслуговування, тому нижчі витрати на встановлення та експлуатацію. За таблицею виробника номінальний струм вимикача 200 А, вимикачів навантаження 630 А. Струм короткочасної стійкості 10 кА для вимикача і 12,5 кА для вимикачів навантаження, струм відключення КЗ вимикача 12,5 кА. Випробувальна напруга промислової частоти 60 кВ, грозовий імпульс 125 кВ для головного кола і 150 кВ для кола заземлення. Робоча температура від −30 до +70 °C.
CSS комплектують мікропроцесорним контролером ETMFC303, який виконує вимірювання, моніторинг, реєстрацію подій і звʼязок з диспетчерським рівнем. Типові випробування підстанції проведено в KERI за IEC 255-5, IEEE C62.41, IEEE C37.90 та IEC 60255-21-2. Вони охоплюють електромагнітну сумісність і вібростійкість системи керування. Вимірювальні та комунікаційні функції контролера дають змогу включити підстанцію в систему автоматизації розподілу кабельної мережі.
Технічні характеристики
| Клас напруги | 25,8 кВ |
|---|---|
| Склад | вакуумний вимикач, вимикачі навантаження, знижувальний трансформатор |
| Потужність трансформатора | 500 кВА |
| Струм вимикача | 200 А |
| Короткочасна стійкість | 10 / 12,5 кА |
| Привод | PMA (вимикач), тумблерний (LBS) |
| Контролер | ETMFC303 |
| Температура | −30…+70 °C |
| Випробування | KERI: IEC 255-5, IEEE C62.41, IEEE C37.90, IEC 60255-21-2 |
Запит ціни та строку поставки
ENTEC CSS — компактна підстанція 25,8 кВ з твердою ізоляцією та трансформатором 500 кВА, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність трансформатора має CSS?
Базове виконання розраховане на трансформатор 500 кВА. Діаметр оболонки змінюється залежно від потужності трансформатора.
Яке ізоляційне середовище використано в CSS?
Головні кола ізольовано епоксидною смолою HCEP, дугу гасять вакуумні камери в епоксидних вводах. Олива й елегаз у комутаційній частині відсутні.
У яких умовах може працювати підстанція?
Робочий діапазон температур від −30 до +70 °C. Ізоляція стійка до трекінгу та ультрафіолету, тому CSS ставлять і в забруднених та прибережних районах.
