ENTEC ARGOS і ETRTU 3000 — SCADA-система автоматизації розподілу та телемеханіка
SCADA-система ENTEC ARGOS і пристрій телемеханіки ETRTU 3000 утворюють верхній рівень автоматизації розподільних мереж. RTU обробляє до 7000 точок DI/DO/AI і працює за DNP 3.0, IEC 60870, IEC 61850 та MODBUS. Комплекс застосовують на підстанціях, у метро і на залізницях.
- ARGOS
- SCADA / DAS: моніторинг, керування, обробка аварій, реєстрація, звіти
- ETRTU 3000
- RTU для підстанцій, метро, залізниць; до 7000 точок DI/DO/AI; резервування
- Протоколи
- DNP 3.0, IEC 60870, IEC 61850, MODBUS
- Канали
- модем, оптоволокно, Ethernet, RS422/485
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ENTEC доповнює свою комутаційну апаратуру системами верхнього рівня, SCADA-системою ARGOS і пристроєм телемеханіки ETRTU 3000. ARGOS розроблено в ENTEC як систему автоматизації розподілу з функціями моніторингу, керування, обробки аварійних сигналів, реєстрації та формування звітів. Як інтегрована система моніторингу й керування вона виконує дистанційне керування і захист у межах SCADA і підходить для різних енергообʼєктів.
Підтримано протоколи DNP 3.0, IEC 60870, IEC 61850 і MODBUS, поширені в електроенергетиці, а звʼязок іде через модем, оптоволокно, Ethernet або RS 422/485. Налаштування змінюють просто, інформацію редагують без зупинки системи, польові пристрої перевіряють у реальному часі на кількох моніторах. Протоколи можна змінювати, обмежень щодо версії Windows немає, середовище оператора налаштовується. У 2014–2015 роках ARGOS розробили і впровадили в системі Seoul Metro. ENTEC виконувала також проєкти систем автоматизації розподілу (DAS) вартістю 6 млн доларів.

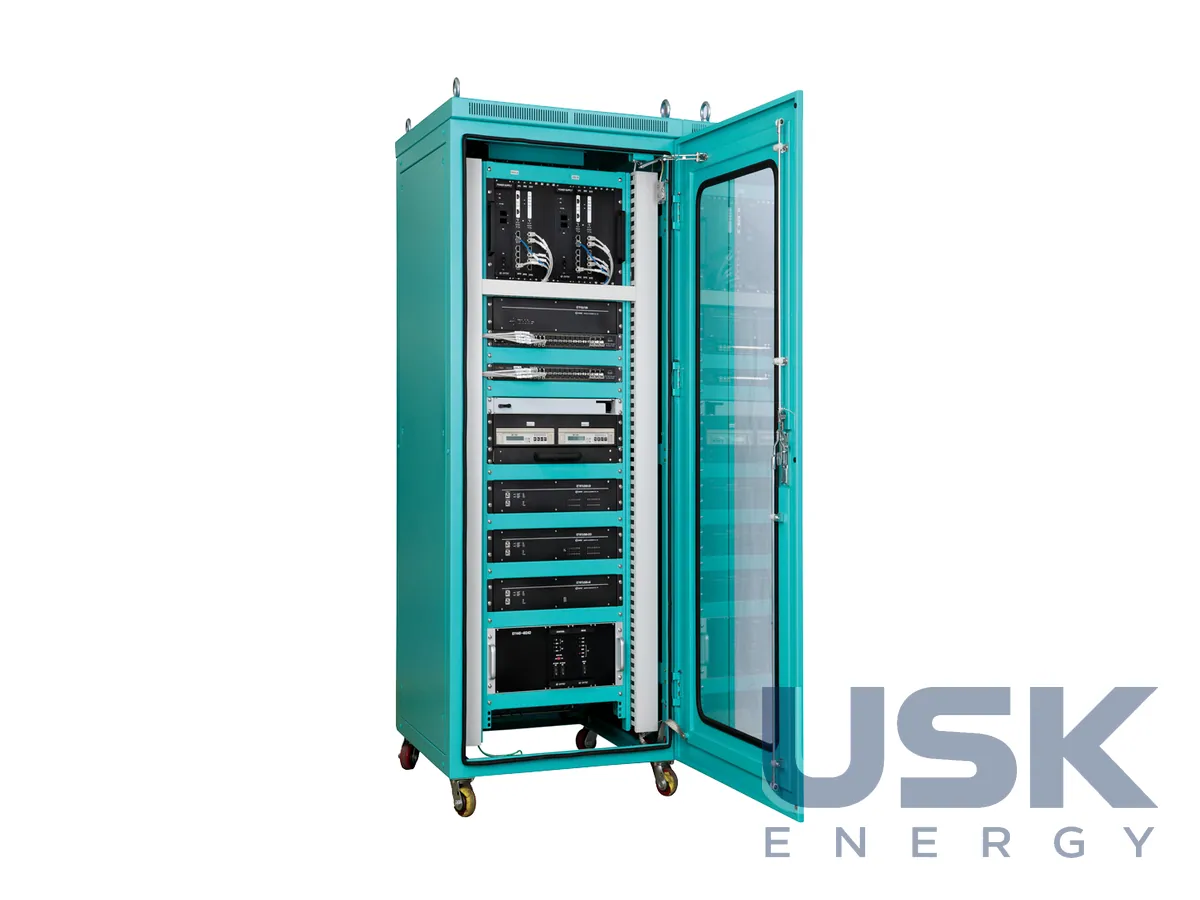

ETRTU 3000 — пристрій телемеханіки (RTU) для підстанцій, метрополітенів, залізниць та інших обʼєктів. Він передає до SCADA вимірювання, стани і команди через ті самі протоколи DNP 3.0, IEC 60870, IEC 61850, MODBUS і канали модем, оптоволокно, Ethernet, RS422/485. Резервована конфігурація зменшує ризик втрати звʼязку, ємність до 7000 точок DI/DO/AI. RTU дистанційно вмикає і вимикає вимикачі, зокрема виробництва LS, передає стан спрацювання реле, реєструє послідовність подій (SOE) і виконує команди «увімкнути/вимкнути». Він вимірює напругу, струм, активну і реактивну потужність, частоту та коефіцієнт потужності. Сигнали від реклоузерів, LBS і RMU ENTEC доходять до диспетчера через той самий RTU, без окремих шлюзів.

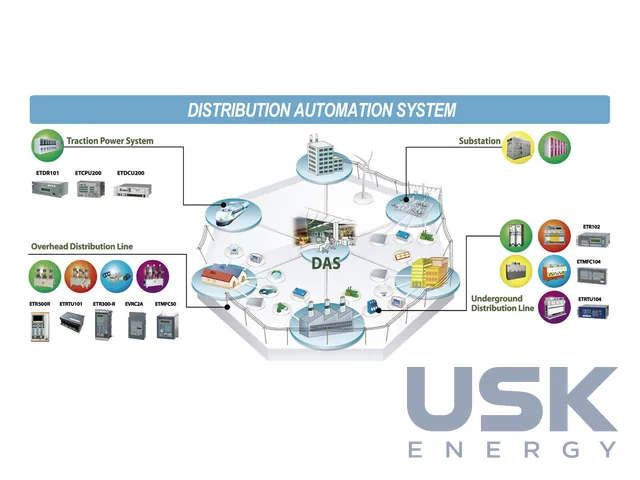

Вбудований симулятор контролює системні ресурси і тестує функції. У ньому створюють, змінюють, архівують і зберігають бази даних, керують конфігурацією системи та історією пристроїв, тож налагодження можна вести до підключення польового обладнання. Типові обʼєкти для ARGOS і ETRTU 3000: диспетчерські центри розподільних мереж, тягові підстанції метро і залізниць, промислові енергосистеми та мережі з реклоузерами, LBS і RMU ENTEC.
Технічні характеристики
| ARGOS | SCADA / DAS: моніторинг, керування, обробка аварій, реєстрація, звіти |
|---|---|
| ETRTU 3000 | RTU для підстанцій, метро, залізниць; до 7000 точок DI/DO/AI; резервування |
| Протоколи | DNP 3.0, IEC 60870, IEC 61850, MODBUS |
| Канали | модем, оптоволокно, Ethernet, RS422/485 |
| Функції RTU | керування вимикачами (зокрема LS), стан реле, SOE, вимірювання U, I, P, Q, f, cos φ |
| Впровадження | Seoul Metro (2014–2015) |
Запит ціни та строку поставки
ENTEC ARGOS і ETRTU 3000 — SCADA-система автоматизації розподілу та телемеханіка, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки сигналів обробляє ETRTU 3000?
До 7000 точок DI/DO/AI, можлива резервована конфігурація.
Які протоколи підтримує ARGOS?
DNP 3.0, IEC 60870, IEC 61850 і MODBUS через модем, оптоволокно, Ethernet або RS 422/485.
Де вже впроваджено ARGOS?
У 2014–2015 роках систему розробили і впровадили в Seoul Metro. ENTEC виконувала й проєкти DAS вартістю 6 млн доларів.
