ENTEC EGS / EES / EMTS — КРУЕ 72,5–170 кВ (зокрема на екологічному газі та гібридне MTS)
ENTEC EGS, EES і EMTS — КРУЕ високої напруги класів 72,5, 145 і 170 кВ з елегазовою або екологічною газовою ізоляцією. Номінальний струм до 4000 А, стійкість до 50 кА. Обладнання ставлять на підстанціях, електростанціях і в тяговому живленні залізниць змінного струму.
- EGS-0722
- 72,5 кВ, 2-фазне, 1250/2000 А, 20 кА 1 с, 140/325 кВ, SF6 0,50/0,35 МПа
- EMTS-145-40
- 145 кВ, 3150 А, 40 кА 3 с, 275/650 кВ, 0,6 МПа
- EGS-1752/1754
- 170 кВ, 1250–4000 А, 50 кА 1 с, 325/750 кВ, 0,65/0,5 МПа
- EES-1752/1754
- 170 кВ, екологічний газ GWP ≤ 500, 0,85/0,70 МПа
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

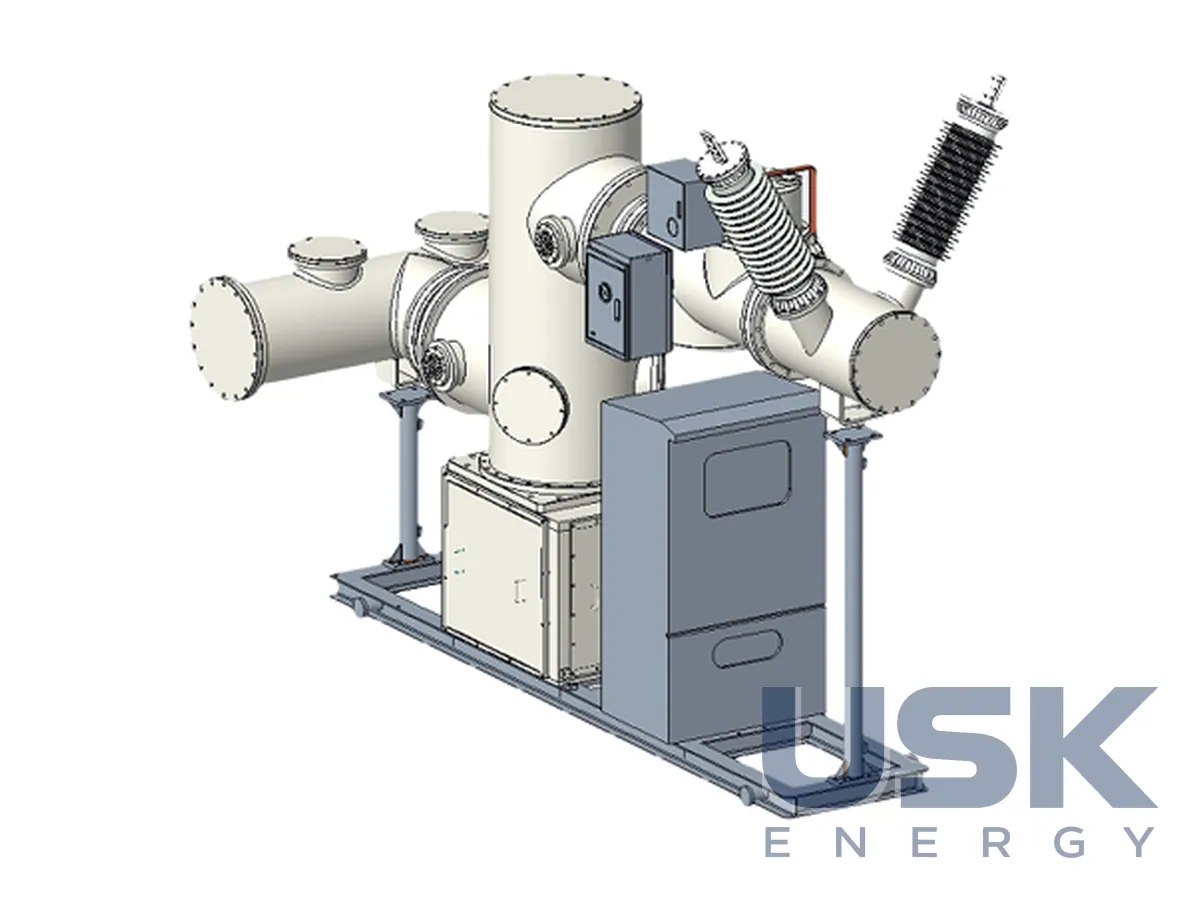

Газоізольовані розподільні пристрої високої напруги ENTEC працюють на електростанціях, підстанціях і пунктах живлення залізниць, за даними корейського сайту компанії. КРУЕ комутує струми навантаження в нормальному режимі та безпечно відключає струми КЗ під час аварій. Типові обʼєкти: підстанції 66–154 кВ, розподільні пристрої електростанцій, тягове електропостачання залізниць змінного струму.

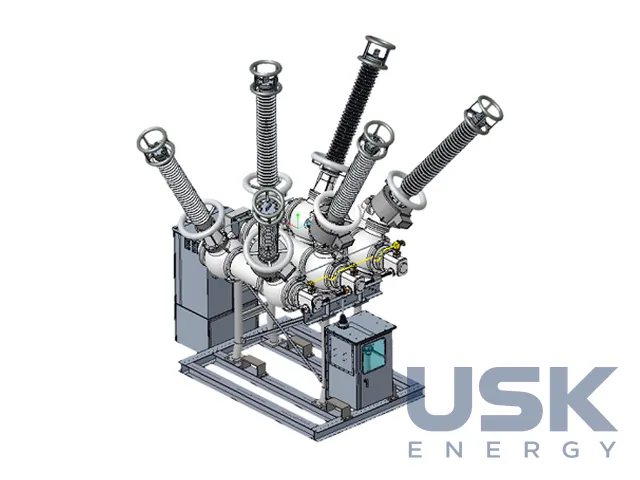

EGS-0722 — двофазне КРУЕ 72,5 кВ для тягових підстанцій, постів секціонування та допоміжних постів. Номінальний струм 1250 або 2000 А, струм відключення та стійкості 20 кА протягом 1 с, випробувальна напруга 140 кВ промислової частоти і 325 кВ грозового імпульсу. Тиск газу 0,50 МПа у відсіку вимикача і 0,35 МПа в інших відсіках. EMTS-145-40 виконано за змішаною технологією MTS для гібридних підстанцій 145 кВ. Вимикач, розʼєднувач і заземлювач зібрано в одному інтегрованому корпусі на 3150 А і 40 кА (3 с), ізоляція 275/650 кВ, тиск 0,6 МПа. На апарат не впливають засолення, пил, висока температура й опади.

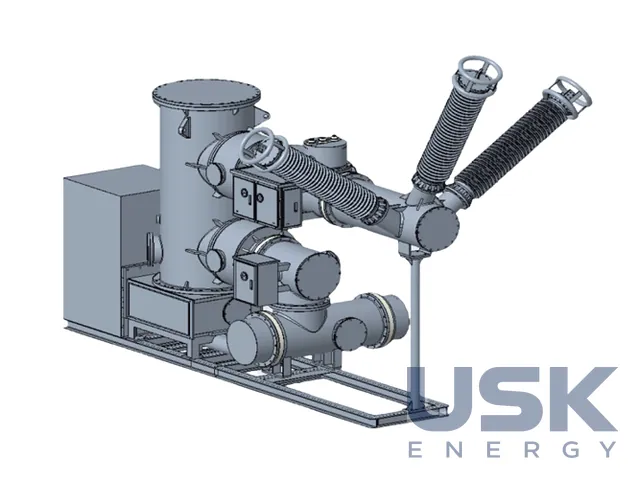

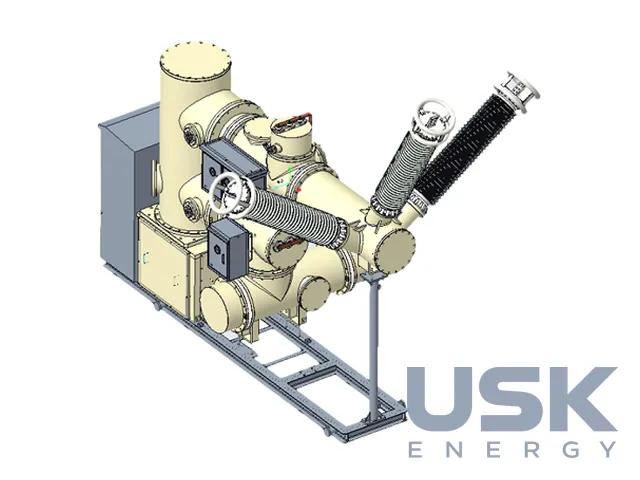

EGS-1752/1754 розраховано на 170 кВ, номінальні струми 1250, 2000, 3150 та 4000 А, стійкість 50 кА протягом 1 с, ізоляцію 325/750 кВ і тиск 0,65/0,5 МПа (вимикач / інші відсіки), частота за корейським каталогом 60 Гц. У вимикачі застосовано комбіноване (гібридне) дугогасіння. EES-1752/1754 має ті самі номінальні дані, але його заповнюють екологічним ізолювальним газом з потенціалом глобального потепління не більше 500 під тиском 0,85/0,70 МПа. Розʼєднувачами та заземлювачами EES оперують електрично або вручну.
Вузли уніфіковано й зібрано з модулів, тому деталей менше і нижча ймовірність відмов. Основні елементи містяться в заземленій оболонці з газом, ізоляція не деградує від зовнішніх впливів за тривалої роботи, а дотик до оболонки безпечний. Важелі приводу не виступають назовні. Розʼєднувачі та заземлювачі трипозиційні, привод з мальтійським (женевським) механізмом точно фіксує положення. Вимикач має малошумний безоливний моторно-пружинний привод. Компактність спрощує монтаж, здешевлює будівництво і дає змогу розміщувати підстанції в місті, а ще зменшено обʼєм SF6 і статичні та динамічні навантаження на фундамент.
Технічні характеристики
| EGS-0722 | 72,5 кВ, 2-фазне, 1250/2000 А, 20 кА 1 с, 140/325 кВ, SF6 0,50/0,35 МПа |
|---|---|
| EMTS-145-40 | 145 кВ, 3150 А, 40 кА 3 с, 275/650 кВ, 0,6 МПа |
| EGS-1752/1754 | 170 кВ, 1250–4000 А, 50 кА 1 с, 325/750 кВ, 0,65/0,5 МПа |
| EES-1752/1754 | 170 кВ, екологічний газ GWP ≤ 500, 0,85/0,70 МПа |
| Розʼєднувачі/заземлювачі | трипозиційні, привод з мальтійським механізмом |
| Привод вимикача | моторно-пружинний, безоливний |
Запит ціни та строку поставки
ENTEC EGS / EES / EMTS — КРУЕ 72,5–170 кВ (зокрема на екологічному газі та гібридне MTS), ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке КРУЕ ENTEC підходить для тягової підстанції змінного струму?
Для тягових підстанцій і постів секціонування призначене двофазне EGS-0722 на 72,5 кВ. Воно має номінальний струм 1250 або 2000 А і стійкість 20 кА протягом 1 с.
Чим EES відрізняється від EGS на 170 кВ?
Номінальні дані однакові, до 4000 А і 50 кА. EES заповнюють екологічним газом з GWP не більше 500 під тиском 0,85/0,70 МПа замість SF6.
Для яких підстанцій призначений EMTS-145-40?
Для гібридних підстанцій 145 кВ. Вимикач, розʼєднувач і заземлювач в одному корпусі розраховані на 3150 А і 40 кА протягом 3 с.
