ENTEC C-GIS (S-GIS / D-GIS) — шафові КРУЕ середньої напруги з елегазовою ізоляцією

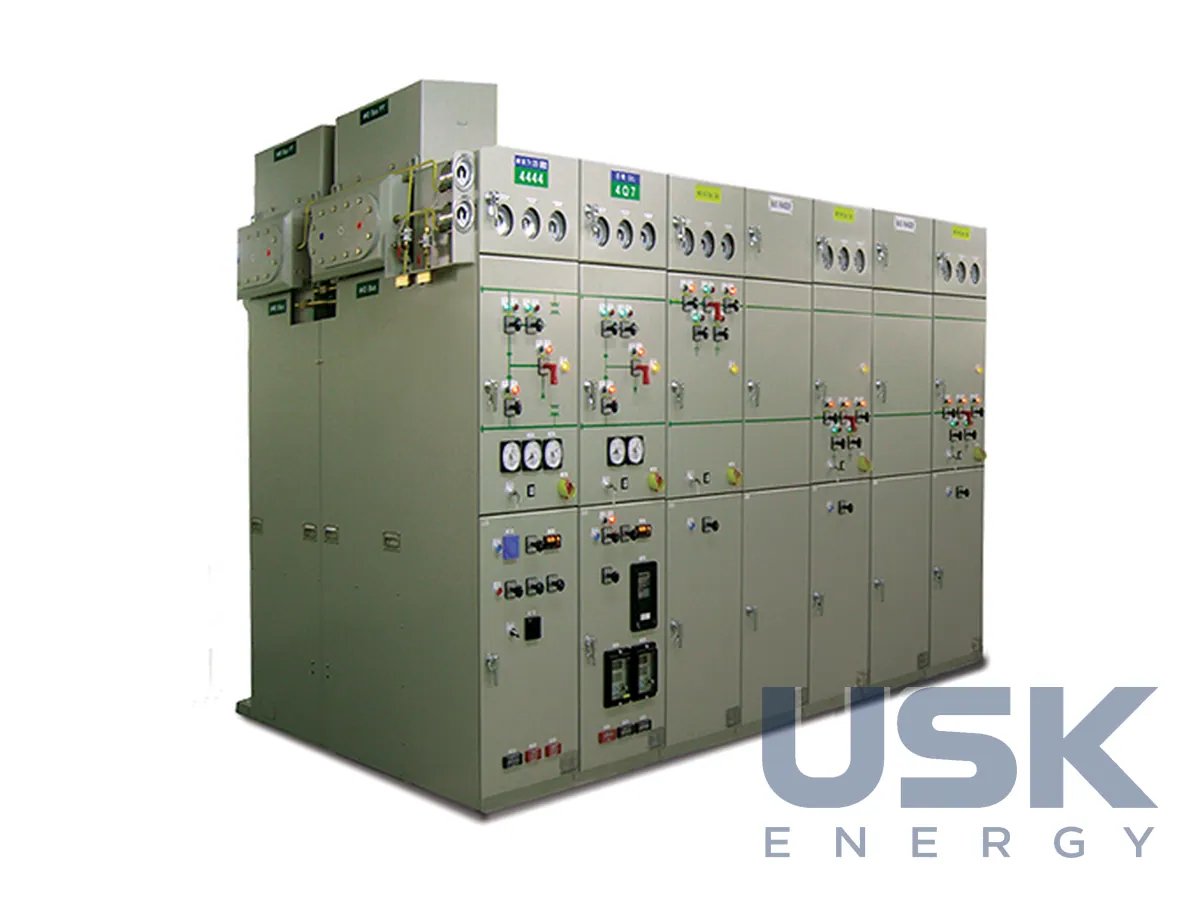

ENTEC C-GIS — шафове КРУЕ середньої напруги класу 25,8 кВ з елегазовою ізоляцією, з однією (S-GIS) або двома (D-GIS) системами шин. Струм головних шин до 2000 А, стійкість до 25 кА протягом 1 с. Призначене для розподільних підстанцій і ГРП електростанцій, де мало місця і потрібне швидке АВР.
- Номінальний струм
- головні шини та ввід 2000 А; відгалужувальні 600 А
- Короткочасна стійкість
- 25 кА (D-GIS) / 16 кА (S-GIS), 1 с
- Вмикальна здатність
- 65 / 41,6 кА
- Ізоляція
- 70 кВ (77 кВ через розʼєднувач); імпульс 165 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Шафове КРУЕ C-GIS (Cubicle Type SF6 Gas Insulated Switchgear) корейська ENTEC випускає у двох схемах. D-GIS з двома системами шин комплектують головною панеллю, панеллю трансформатора власних потреб, фідерними, шинозʼєднувальною та секційною панелями. S-GIS з однією системою шин збирають з панелі автоматичного перемикання навантаження ALTS, головної панелі, панелі обліку MOF, панелі ТН і фідерних панелей. Типове місце встановлення: розподільні підстанції 22,9 кВ, ГРП електростанцій, відповідальні споживачі з АВР і обʼєкти з обмеженою площею.
Конструкція повністю екранована металом. Усі струмовідні частини зібрано в баку шафи, заповненому елегазом під надлишковим тиском 0,03 МПа при 20 °C. Рівень газу контролюється, на випадок аварійного зростання тиску є пристрій скидання. Вимикач має привод на постійному магнітному актуаторі, що працює без обслуговування. Розʼєднувач і заземлювач оснащені пружинним тумблерним механізмом, між трьома апаратами передбачено механічні блокування та подвійний захист персоналу під час обслуговування. Заявлений ресурс 10 000 операцій. Герметичний бак ізолює струмовідні частини від пилу й вологи приміщення, тому стан ізоляції від них не залежить.
Функція ALTS переводить навантаження на резервне джерело за 1 період після зникнення напруги на основному вводі, тож перерва живлення мінімальна. Контролюються і зникнення, і відновлення напруги. Номінальний струм головних шин і вводів 2000 А, відгалужень 600 А, частота 50/60 Гц. Однохвилинна випробувальна напруга 70 кВ, через розімкнений розʼєднувач 77 кВ, грозовий імпульс 165 кВ. Струм короткочасної стійкості 25 кА для D-GIS і 16 кА для S-GIS протягом 1 с, вмикальна здатність 65 і 41,6 кА відповідно.
Керування ручне й автоматичне, оперативне живлення 220 В AC або 125 чи 24 В DC. Робочі температури від −30 до +40 °C. Штатно КРУЕ комплектують мікропроцесорним контролером ETR500 з вимірюванням, моніторингом, реєстрацією подій і звʼязком, на вимогу замовника ставлять реле захисту інших виробників. Клас напруги 25,8 кВ наведено в корейському каталозі виробника. Типові випробування проведено в акредитованій лабораторії KERI за IEC 62271-101, 102, 200 і 201.
Технічні характеристики
| Номінальний струм | головні шини та ввід 2000 А; відгалужувальні 600 А |
|---|---|
| Короткочасна стійкість | 25 кА (D-GIS) / 16 кА (S-GIS), 1 с |
| Вмикальна здатність | 65 / 41,6 кА |
| Ізоляція | 70 кВ (77 кВ через розʼєднувач); імпульс 165 кВ |
| Тиск SF6 | 0,03 МПа надл. при 20 °C |
| Ресурс | 10 000 операцій |
| ALTS | перемикання за 1 період |
| Температура | −30…+40 °C |
| Стандарти | IEC 62271-101, -102, -200, -201 |
Запит ціни та строку поставки
ENTEC C-GIS (S-GIS / D-GIS) — шафові КРУЕ середньої напруги з елегазовою ізоляцією, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим S-GIS відрізняється від D-GIS?
D-GIS має дві системи шин, стійкість 25 кА протягом 1 с і вмикальну здатність 65 кА. S-GIS з однією системою шин розраховане на 16 і 41,6 кА та має панель ALTS для перемикання на резервне джерело.
На який клас напруги розраховане КРУЕ C-GIS?
Клас напруги 25,8 кВ, типове застосування в мережах 22,9 кВ. Випробувальна напруга промислової частоти 70 кВ, імпульсна до 165 кВ.
За якими стандартами випробувано C-GIS?
Типові випробування виконано в лабораторії KERI за IEC 62271-101, 102, 200 і 201. Ресурс апаратів 10 000 операцій.
