ENTEC EDB-09 / EDB-18 (HSCB) — швидкодійні вимикачі постійного струму 750/1500 В для тяги
ENTEC EDB-09 і EDB-18 — швидкодійні вимикачі постійного струму 750 і 1500 В для тягових підстанцій. Номінальний струм до 6000 А, ресурс не менше 40 000 операцій. Захищають фідери контактної мережі метро, трамваїв і залізниць постійного струму.
- Номінальна напруга
- 750 В DC (EDB-09, макс. 900 В); 1500 В DC (EDB-18, макс. 1800 В)
- Номінальний струм
- 3000 / 4000 / 6000 А
- Струм відключення
- 76,8 / 178 кА (за таблицею)
- Ізоляція
- 11 кВ AC фаза–фаза, 9,2 кВ на землю; кола керування 2 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

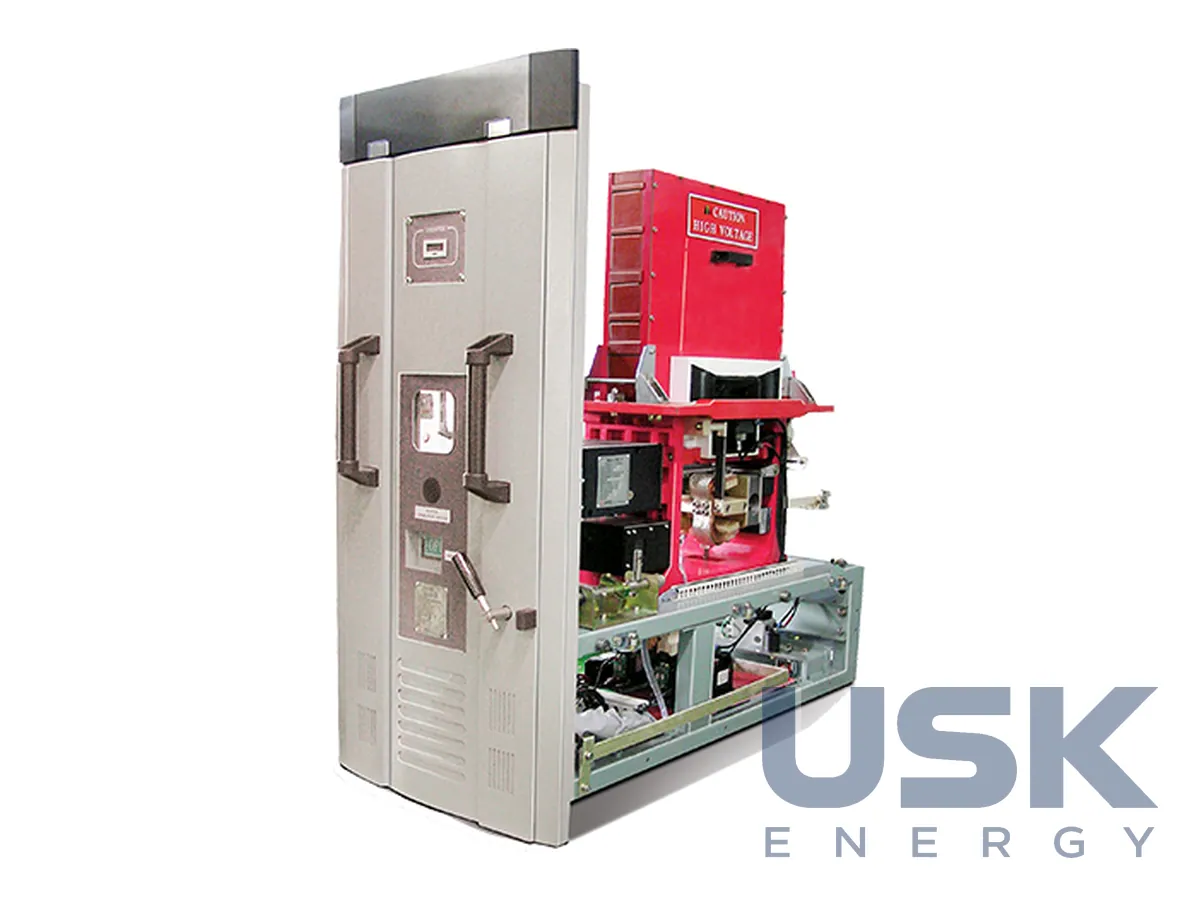

Швидкодійні вимикачі постійного струму ENTEC HSCB (High-Speed Circuit Breaker) серій EDB-09 і EDB-18 керують фідерами тягового електропостачання та відключають струми пошкодження. EDB-09 на номінальну напругу 750 В DC (максимальна 900 В) застосовують на легкому рейковому транспорті, EDB-18 на 1500 В DC (максимальна 1800 В) у метро та на магістральних залізницях. ENTEC називає себе першим виробником HSCB за стандартом IEC, 2001 року вимикач отримав корейську премію за технологію.
Відключення електричне, утримання електричне або постійним магнітним актуатором PMA. Така схема помітно спрощує конструкцію, зменшує кількість відмов і полегшує обслуговування навіть при частих комутаціях і важкому навантаженні. Струмоведучі частини виконано з матеріалів високої провідності, тому опір і нагрів у нормальному режимі невеликі, температура не перевищує 85 °C. Контакти зі спеціального сплаву не оплавляються і не зварюються під час відключення КЗ. Висока ізоляційна здатність захищає персонал.
Номінальні струми 3000, 4000 і 6000 А. Комутаційна здатність при КЗ за таблицею виробника 76,8 і 178 кА. Випробувальна напруга ізоляції 11 кВ AC між фазами і 9,2 кВ відносно землі, кола керування 2 кВ. Номінальна перенапруга відключення від 1,5 до 2,5 Ue. Робочий цикл O-15 с-CO-15 с-CO-60 с-CO перевірено для максимального струму, максимальної енергії та віддаленого КЗ. Уставку максимального розчіплювача обирають у діапазоні 2–8 або 6–12 кА, оперативне живлення 110 / 220 В DC. З механізмом PMA ресурс становить не менше 40 000 операцій.
Вимикач працює в парі з реле захисту ETCPU200, яке ENTEC створила саме під цей апарат. Разом вони відключають струми від нуля до номінального струму відключення. Типові випробування проведено в акредитованих лабораторіях KERI та IPH (CESI) за IEC 61992. HSCB встановлюють на фідерах контактної мережі та вводах випрямних агрегатів тягових підстанцій метрополітенів, трамваїв, легкого метро і залізниць постійного струму. Він також основний комутаційний апарат КРУ постійного струму ENTEC ETGR21/22, де стоїть на викотному візку.
Технічні характеристики
| Номінальна напруга | 750 В DC (EDB-09, макс. 900 В); 1500 В DC (EDB-18, макс. 1800 В) |
|---|---|
| Номінальний струм | 3000 / 4000 / 6000 А |
| Струм відключення | 76,8 / 178 кА (за таблицею) |
| Ізоляція | 11 кВ AC фаза–фаза, 9,2 кВ на землю; кола керування 2 кВ |
| Цикл | O-15 с-CO-15 с-CO-60 с-CO |
| Уставка МСЗ | 2–8 / 6–12 кА |
| Ресурс | 40 000 операцій (PMA) |
| Стандарт | IEC 61992 |
Запит ціни та строку поставки
ENTEC EDB-09 / EDB-18 (HSCB) — швидкодійні вимикачі постійного струму 750/1500 В для тяги, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку модель обрати для трамвая, а яку для метро?
Для легкого рейкового транспорту з напругою 750 В DC призначений EDB-09. Для метро і залізниць 1500 В DC застосовують EDB-18 з максимальною напругою 1800 В.
Які номінальні струми доступні?
Вимикачі випускають на 3000, 4000 і 6000 А. Уставка максимального розчіплювача 2–8 або 6–12 кА.
За яким стандартом випробувано HSCB?
Типові випробування проведено в лабораторіях KERI та IPH за IEC 61992. Ресурс з механізмом PMA не менше 40 000 операцій.
