ENTEC EFI — епоксидний вимикач пошкоджень (one-shot вимикач) для ПЛ 25,8 кВ
EFI — вимикач пошкоджень ENTEC одноразової дії з твердою епоксидною ізоляцією й вакуумними камерами для повітряних ліній 25,8 кВ. Він відключає струм пошкодження до 12,5 кА на відпайці та відокремлює пошкоджену ділянку без багаторазового АПВ.
- Номінальна напруга
- 25,8 кВ
- Номінальний струм
- 400 А
- Струм відключення
- до 12,5 кА
- Короткочасна стійкість
- 12,5 кА, 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

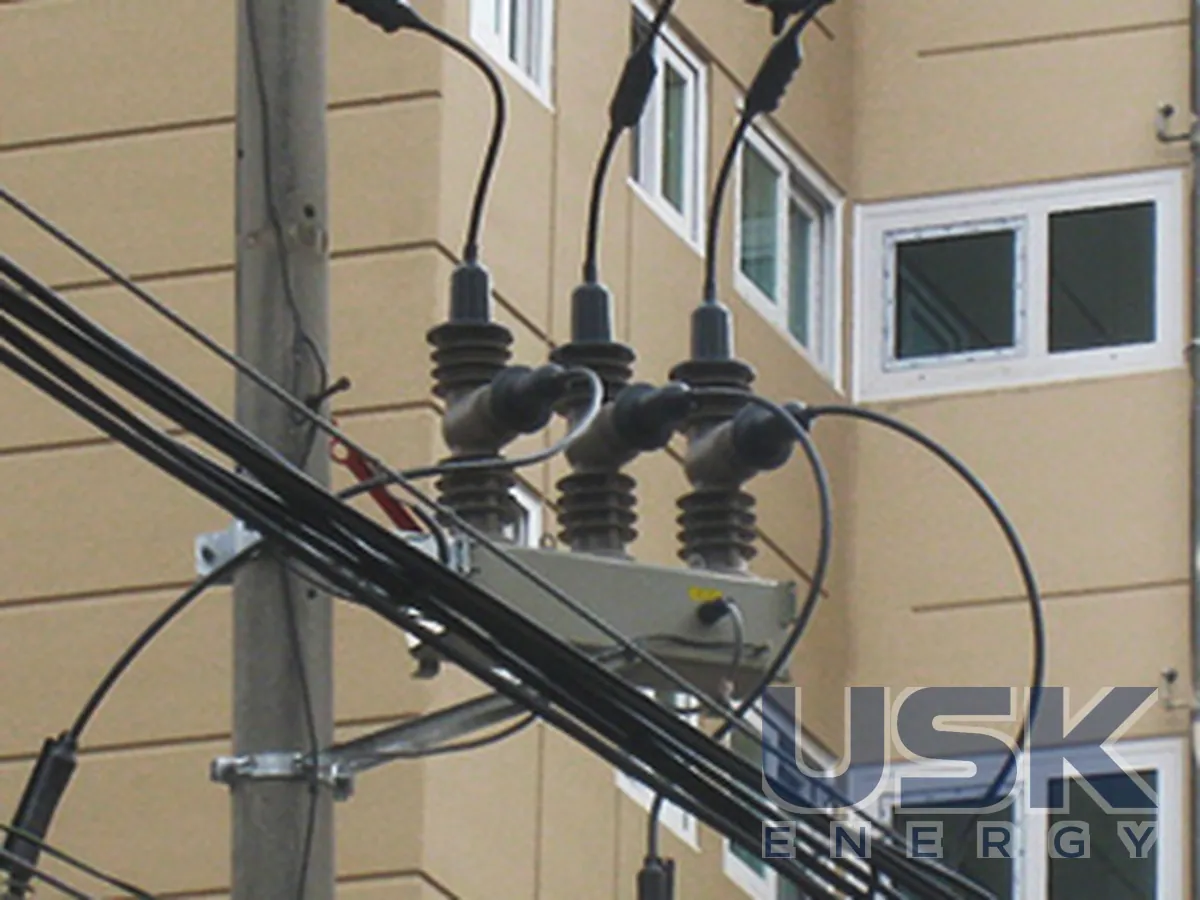

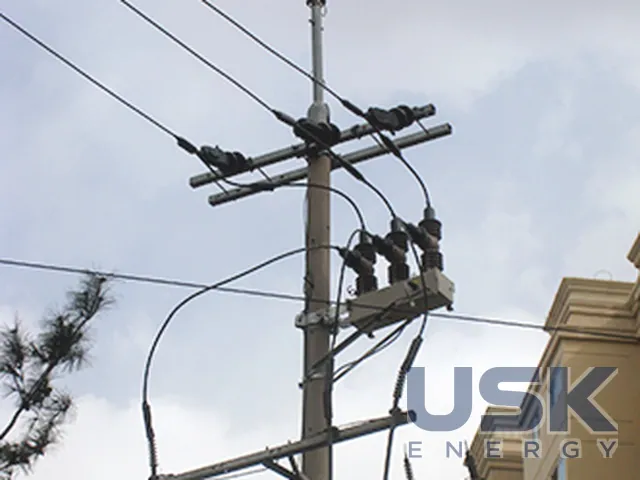

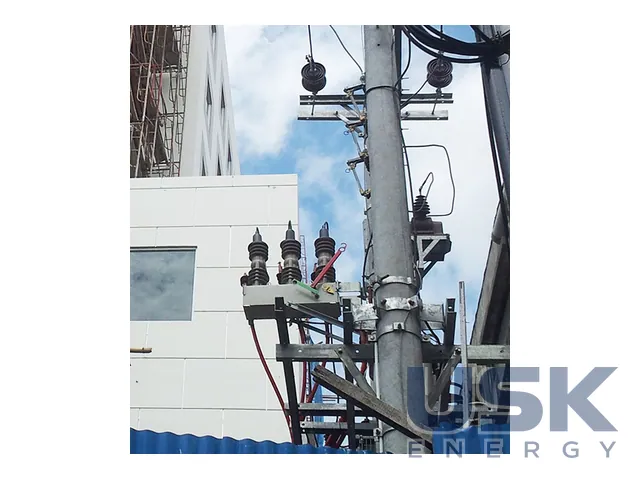

ENTEC EFI (Epoxy Fault Interrupter) працює як одноразовий (one-shot) автоматичний вимикач на повітряних лініях 25,8 кВ. Його ставлять на відпайках і окремих ділянках лінії. Струм пошкодження до 12,5 кА EFI відключає один раз, захищаючи мережу вище за рівнем. Багаторазового АПВ, як у реклоузера, тут немає, тому для відгалужень апарат виходить дешевшим. Модель зробили 2010 року, типові випробування провів KERI.

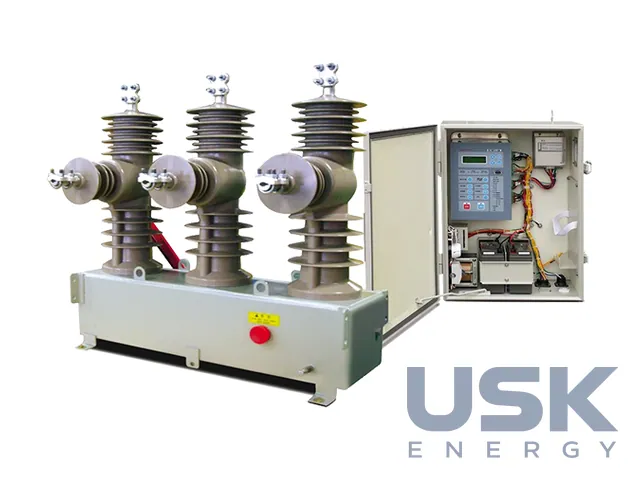

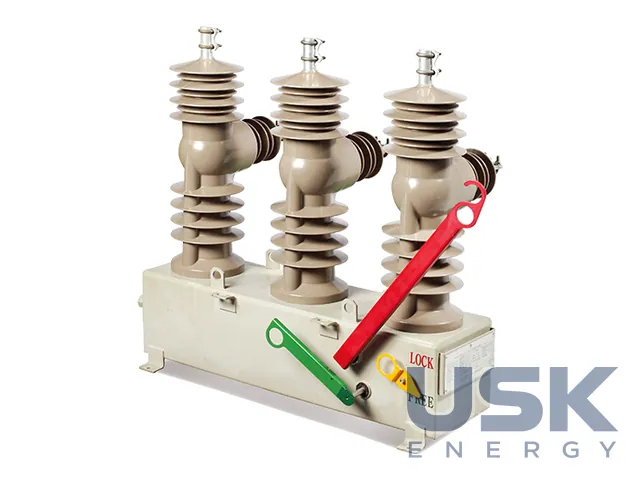

Привод пружинний. Дугу гасять вакуумні камери, залиті в епоксидні вводи з гідрофобної циклоаліфатичної смоли HCEP. Вводи тримають ізоляцію в забруднених районах, не бояться трекінгу, ультрафіолету та вандалізму, шлях витоку відповідає вимогам ANSI. Бак і шафа керування з нержавкої сталі. Оливи та SF6 в апараті немає. Механічний ресурс 10 000 операцій без обслуговування.
Номінальна напруга 25,8 кВ, номінальний струм 400 А, частота 50/60 Гц. Струм короткочасної стійкості 12,5 кА протягом 1 с, вмикальна здатність 32,5 кА (пік). Кола керування розраховані на 110–220 В AC або 24 В DC, випробувальна напруга 2 кВ, імпульс 6 кВ. Діапазон температур −25…+70 °C. Від повністю зарядженого акумулятора апарат виконує 50 операцій або працює 24 години без зовнішнього живлення, глибокому розряду батареї запобігає окремий захист.
Оперування ручне та автоматичне з цифровим керуванням. Максимальний струмовий захист 50P, 50G, 51P, 51G має криві IEC, ANSI/IEEE і 37 нестандартних характеристик, передбачено блокування від кидка струму ввімкнення, індикацію струму лінії та наявності напруги. Контролер ETMFC610 з вбудованим або окремим RTU додає функції секціонування та зв’язку. Простіший варіант дає цифрове реле ETMFC50 з функціями 51, 50, секціоналізатором, блокуванням за перевантаженням, контролем зносу контактів і програмованими портами SCADA. Для EFI є й багатофункціональний контролер ETMFC101-N2.
KERI випробував апарат за специфікацією KEPCO на полімерні вимикачі пошкоджень 25,8 кВ, він відповідає IEC 62271-111 та ANSI C37.60. EFI захищає відгалуження й споживчі відпайки ПЛ і працює в системах автоматизації розподільних мереж.
Технічні характеристики
| Номінальна напруга | 25,8 кВ |
|---|---|
| Номінальний струм | 400 А |
| Струм відключення | до 12,5 кА |
| Короткочасна стійкість | 12,5 кА, 1 с |
| Вмикальна здатність | 32,5 кА (пік) |
| Привод | пружинний |
| Ресурс | 10 000 механічних операцій без обслуговування |
| Резервне живлення | 50 операцій або 24 год від акумулятора |
| Контролер | ETMFC610 / ETMFC50 |
| Температура | −25…+70 °C |
| Стандарти | специфікація KEPCO, IEC 62271-111, ANSI C37.60 |
Запит ціни та строку поставки
ENTEC EFI — епоксидний вимикач пошкоджень (one-shot вимикач) для ПЛ 25,8 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим EFI відрізняється від реклоузера?
EFI відключає струм пошкодження до 12,5 кА один раз і не виконує багаторазового АПВ. Тому його ставлять на відгалуженнях і відпайках ПЛ 25,8 кВ.
Скільки апарат працює без зовнішнього живлення?
Повністю заряджений акумулятор розрахований на 50 операцій або 24 години роботи. Батарея має захист від глибокого розряду.
Які функції захисту має EFI?
Максимальний струмовий захист 50P, 50G, 51P, 51G з кривими IEC, ANSI/IEEE і 37 нестандартними характеристиками. Є блокування від кидка струму ввімкнення.
