ENTEC Pad-Mount — підземні КРУ 15 і 27 кВ із твердою та елегазовою ізоляцією, занурюваний LBS 25,8 кВ
Pad-Mount КРУ ENTEC для кабельних мереж 15 і 27 кВ поєднують вакуумні вимикачі та вимикачі навантаження в оболонці на фундаменті, з твердою епоксидною або елегазовою ізоляцією. До серії входить занурюваний LBS 25,8 кВ ступеня IPX8 на 600 А, який працює під землею.
- Номінальна напруга
- 15 і 27 кВ (25,8 кВ)
- Склад
- вакуумні вимикачі (CB) + вимикачі навантаження (SW)
- Короткочасна стійкість
- 12,5 кА, 1 с
- Вмикальна здатність
- 32,5 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

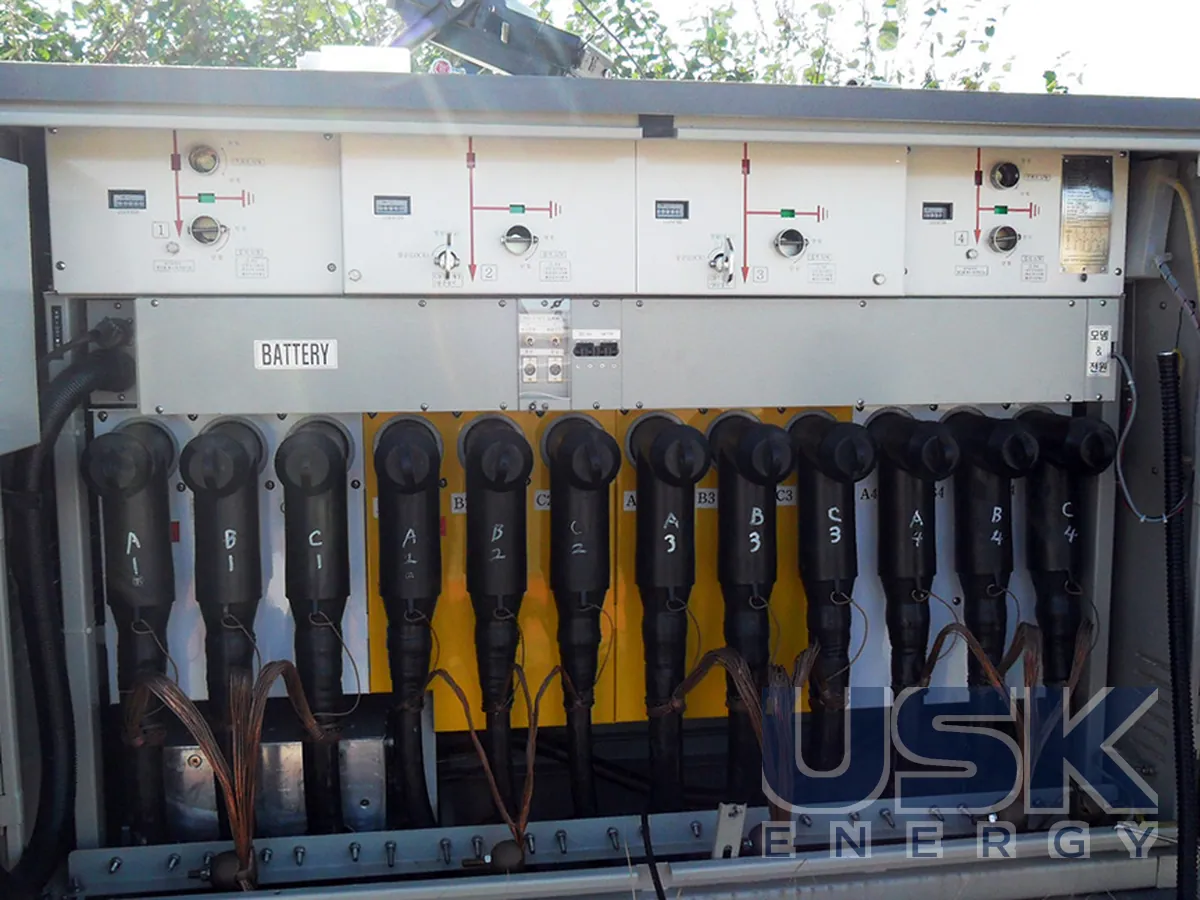

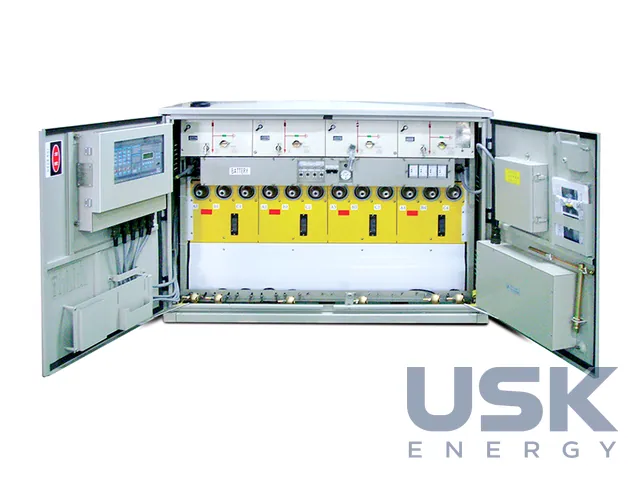

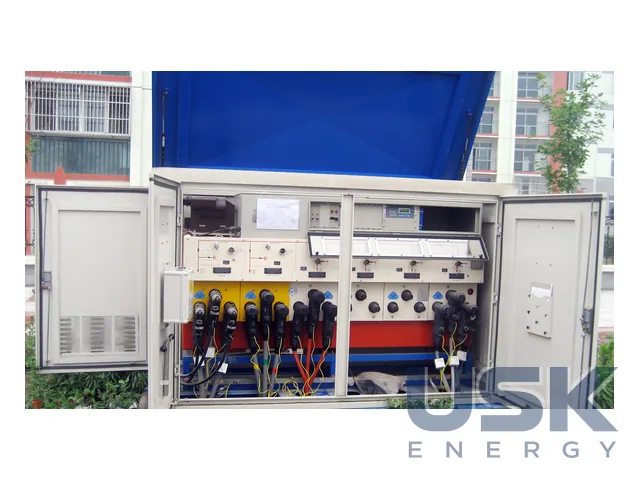

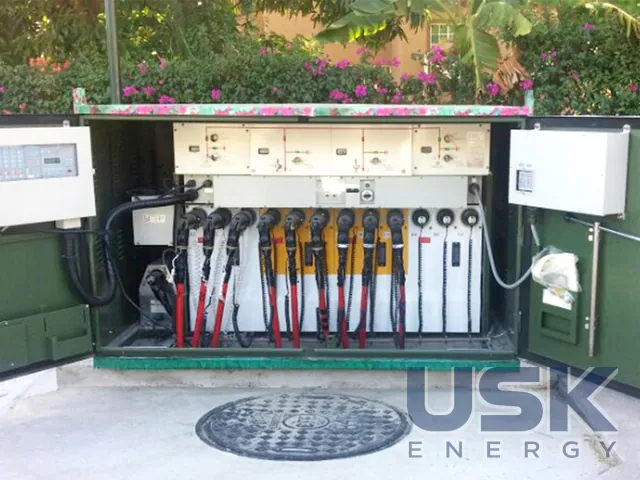

ENTEC випускає Pad-Mount КРУ для підземних кабельних розподільних мереж класів 15 і 27 кВ із твердою епоксидною або елегазовою ізоляцією, а також занурюваний вимикач навантаження 25,8 кВ. У кожному пристрої вакуумні вимикачі (CB) і вимикачі навантаження (SW) зібрано в зовнішній оболонці на фундаменті (pad-mounted).

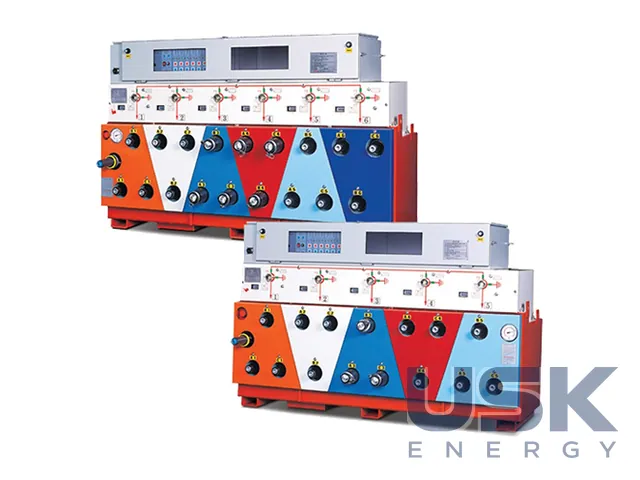

У Solid Pad Mount вимикачі мають постійний магнітний актуатор і вакуумні камери, вимикачі навантаження тумблерний пружинний механізм з незалежним швидким увімкненням і вимкненням. Вводи виготовлено з гідрофобної епоксидної смоли HCEP, лита епоксидна конструкція спрощує обслуговування. Газу немає, тож немає й небезпеки вибуху. У SF6 Gas Pad Mount кожен вимикач і вимикач навантаження оперується вручну, є трипозиційні апарати (увімк./вимк./заземлено), мнемосхема та покажчики положення. Габарити значно менші, ніж у КРУ з повітряною ізоляцією, передбачено розривну мембрану, манометр і клапан дозаправлення газу. Обидва варіанти мають вбудований місцевий і дистанційний моніторинг ЧР.
Пристрої відключають струм замкненого контуру та навантаження на рівні номіналу, зарядний струм кабелів 25 А, струм намагнічування трансформатора 21/15 А. Струм короткочасної стійкості 12,5 кА протягом 1 с, вмикальна здатність 32,5 кА, імпульс 85/110 кВ. Постійною напругою 53 і 78 кВ ізоляцію випробовують протягом 15 хвилин, напруга згасання корони 11 і 19 кВ. Ресурс вимикача навантаження 5000 операцій, вимикача 10 000. Вимірювання ведуть через ТС 1000:1 і ємнісні (2,5–3 %) або резистивні (1 %) подільники напруги. Акумулятор тримає роботу 48 годин без живлення AC, є ручний розчіплювач.
Керування виконує подвійне реле ETR102/104 або ETCCU104 з вбудованим RTU, яке реалізує захист 51P, 51G, 51Q, 50P1–50Q2, CLPU, покажчик пошкодження та секціонування. Типові випробування KEMA, CESI або KERI провели за ANSI C37.60 і специфікацією KEPCO.

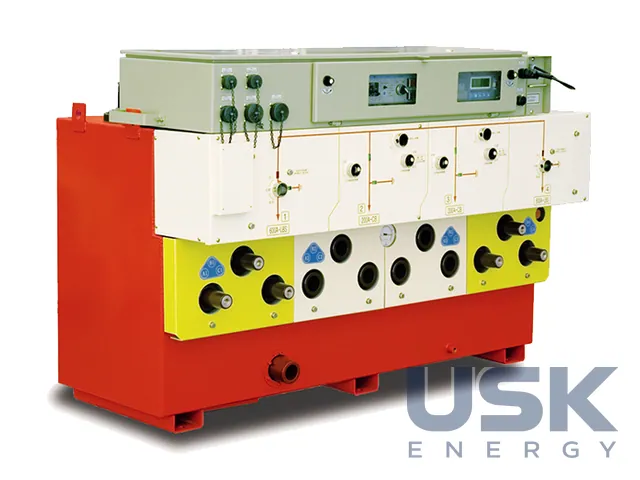

Занурюваний LBS 25,8 кВ (지중매입형) з епоксидною ізоляцією та вакуумним відключенням встановлюють під землею. Перевірено тривалу роботу апарата в повністю затопленому стані, ступінь IPX8 мають і вимикач, і блок керування, а наїзд транспорту виключено. Контакти заземлювальної частини працюють у рослинній оливі. Номінальний струм 600 А, стійкість 12,5 кА / 1 с, ресурс 5000 операцій вимикача і 1000 заземлювача, ЧР не більше 20 пКл, розміри 1720×1230×1440 мм.
Технічні характеристики
| Номінальна напруга | 15 і 27 кВ (25,8 кВ) |
|---|---|
| Склад | вакуумні вимикачі (CB) + вимикачі навантаження (SW) |
| Короткочасна стійкість | 12,5 кА, 1 с |
| Вмикальна здатність | 32,5 кА |
| Відключення | кабелі 25 А; намагнічування 21/15 А |
| Ізоляція | BIL 85/110 кВ; DC 53/78 кВ 15 хв; корона 11/19 кВ |
| Ресурс | 5000 / 10 000 операцій |
| Занурюваний LBS | 25,8 кВ, 600 А, 12,5 кА 1 с, IPX8, 1720×1230×1440 мм |
| Стандарти | ANSI C37.60, специфікація KEPCO |
Запит ціни та строку поставки
ENTEC Pad-Mount — підземні КРУ 15 і 27 кВ із твердою та елегазовою ізоляцією, занурюваний LBS 25,8 кВ, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які варіанти ізоляції мають Pad-Mount КРУ ENTEC?
Solid Pad Mount має тверду епоксидну ізоляцію HCEP без газу, SF6 Gas Pad Mount елегазову з манометром і розривною мембраною. Обидва варіанти випускають на 15 і 27 кВ.
Чи може занурюваний LBS працювати під водою?
Так, перевірено тривалу роботу в повністю затопленому стані, апарат і блок керування мають IPX8. Номінальні дані 25,8 кВ, 600 А, 12,5 кА протягом 1 с.
Скільки часу КРУ працює без живлення AC?
Акумулятор тримає роботу 48 годин без живлення AC. Керування виконує реле ETR102/104 або ETCCU104 з вбудованим RTU.
