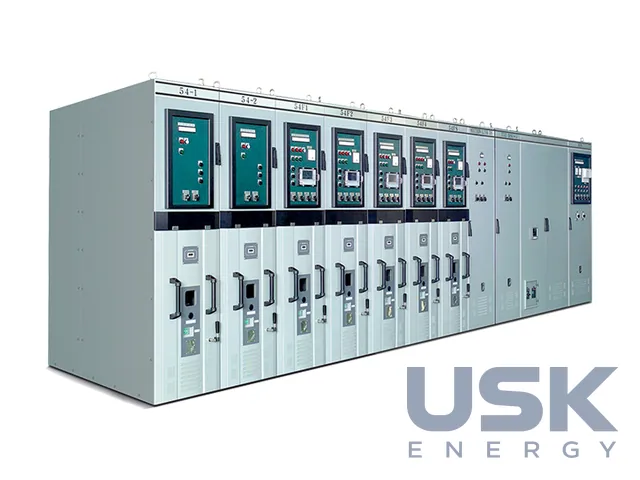

ENTEC ETGR21 / ETGR22 — комплектні розподільні пристрої постійного струму 750/1500 В для тягових підстанцій
ENTEC ETGR21 і ETGR22 — металоплаковані КРУ постійного струму 750 і 1500 В для тягових підстанцій з номінальним струмом до 6000 А. Вимикачі HSCB, реле ETCPU200 і розʼєднувачі виготовляє сама ENTEC. Комплекти працюють у метро, трамвайних мережах і на залізницях постійного струму.
- Номінальна напруга
- 750 В DC (макс. 900 В) / 1500 В DC (макс. 1800 В)
- Номінальний струм
- 3000 / 4000 / 6000 А
- Ізоляція
- 1800 / 3000 В DC; 8,3/6,9 і 11/9,2 кВ AC
- di/dt
- 30,7·10⁶ / 24,2·10⁶ А/с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

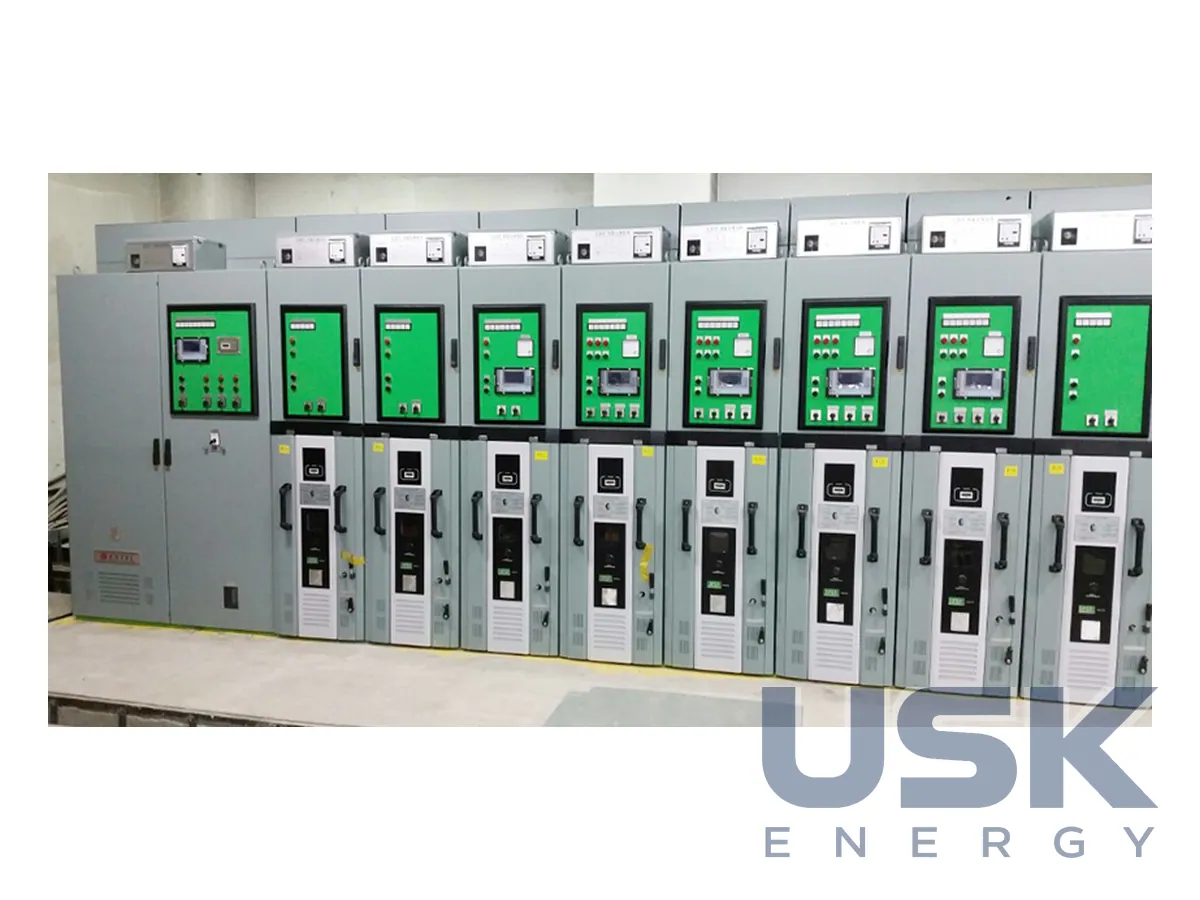

ETGR21 і ETGR22 виконано металоплакованими і розраховано на системи тягового електропостачання 900 В DC і 1800 В DC, тобто номінальних 750 і 1500 В. Залежно від рівня напруги їх виготовляють на 4000 і 6000 А, у таблиці виробника наведено ряд 3000/4000/6000 А. Пристрої придатні й для потужних промислових мереж постійного струму. 2010 року КРУ постійного струму ENTEC отримали корейську нагороду World-Class Product, їх постачали для метро Кореї та за кордон.
Основні апарати КРУ, тобто швидкодійний вимикач HSCB, реле захисту і розʼєднувач, ENTEC виготовляє сама, тому вузли узгоджені між собою. Окремо стоячі комірки зварної конструкції розраховані на десятиліття роботи. Ізолятори витримують потрібні ізоляційні відстані, неметалеві перегородки захищають металеві частини від викиду дуги. HSCB стоїть на викотному візку, дугогасіння посилено магнітним дуттям (blow coil). Стан апаратів показують покажчики «увімкнено/вимкнено», лампи та мнемосхема. В аварійній ситуації HSCB можна ввімкнути вручну, але лише під час вкочування чи викочування, а розʼєднувачем оперують вручну без живлення.
Номінальна напруга ETGR21 і ETGR22 становить 750 і 1500 В DC, максимальна 900 і 1800 В, напруга ізоляції 1800 і 3000 В DC. Випробувальна напруга промислової частоти 8,3/6,9 кВ і 11/9,2 кВ відповідно. Номінальна перенапруга відключення в 1,5–2 рази вища за номінальну напругу. Робочий цикл O-15 с-CO-15 с-CO-60 с-CO, швидкість наростання струму di/dt 30,7·10⁶ і 24,2·10⁶ А/с. Ресурс не менше 40 000 операцій, оперативна напруга 110 В DC / 220 В AC, уставка розчіплювача 2–8 / 6–12 кА, ступінь захисту вище IP31.
Стандартний інтерфейс КРУ становить реле захисту ETCPU200 з HMI, виконане за стандартами IEC. Воно реалізує захисти di/dt, ΔI, 76D, 32, 80, 64D, 64P та інші функції для тягової мережі постійного струму. HMI швидко виводить напругу, струм і тепловий стан лінії, уставки змінюють з HMI або через ПЗ. Керування місцеве і дистанційне через SCADA. Типові випробування проведено в KERI та IPH за IEC 61992. Типові обʼєкти: тягові підстанції метрополітенів, трамваїв, легкого метро та залізниць постійного струму.
Технічні характеристики
| Номінальна напруга | 750 В DC (макс. 900 В) / 1500 В DC (макс. 1800 В) |
|---|---|
| Номінальний струм | 3000 / 4000 / 6000 А |
| Ізоляція | 1800 / 3000 В DC; 8,3/6,9 і 11/9,2 кВ AC |
| di/dt | 30,7·10⁶ / 24,2·10⁶ А/с |
| Цикл | O-15 с-CO-15 с-CO-60 с-CO |
| Ресурс | 40 000 операцій |
| Ступінь захисту | > IP31 |
| Склад | HSCB, реле ETCPU200 + HMI, розʼєднувачі виробництва ENTEC |
| Стандарт | IEC 61992 |
Запит ціни та строку поставки
ENTEC ETGR21 / ETGR22 — комплектні розподільні пристрої постійного струму 750/1500 В для тягових підстанцій, ENTEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка різниця між ETGR21 і ETGR22?
ETGR21 розраховане на 750 В DC з максимумом 900 В, ETGR22 на 1500 В DC з максимумом 1800 В. Напруга ізоляції 1800 і 3000 В DC відповідно.
Які функції захисту реалізує реле ETCPU200?
Реле виконує захисти di/dt, ΔI, 76D, 32, 80, 64D і 64P. Уставки змінюють через HMI або ПЗ.
Який ступінь захисту і ресурс мають КРУ ETGR?
Ступінь захисту вище IP31, ресурс не менше 40 000 операцій. Типові випробування проведено за IEC 61992.
