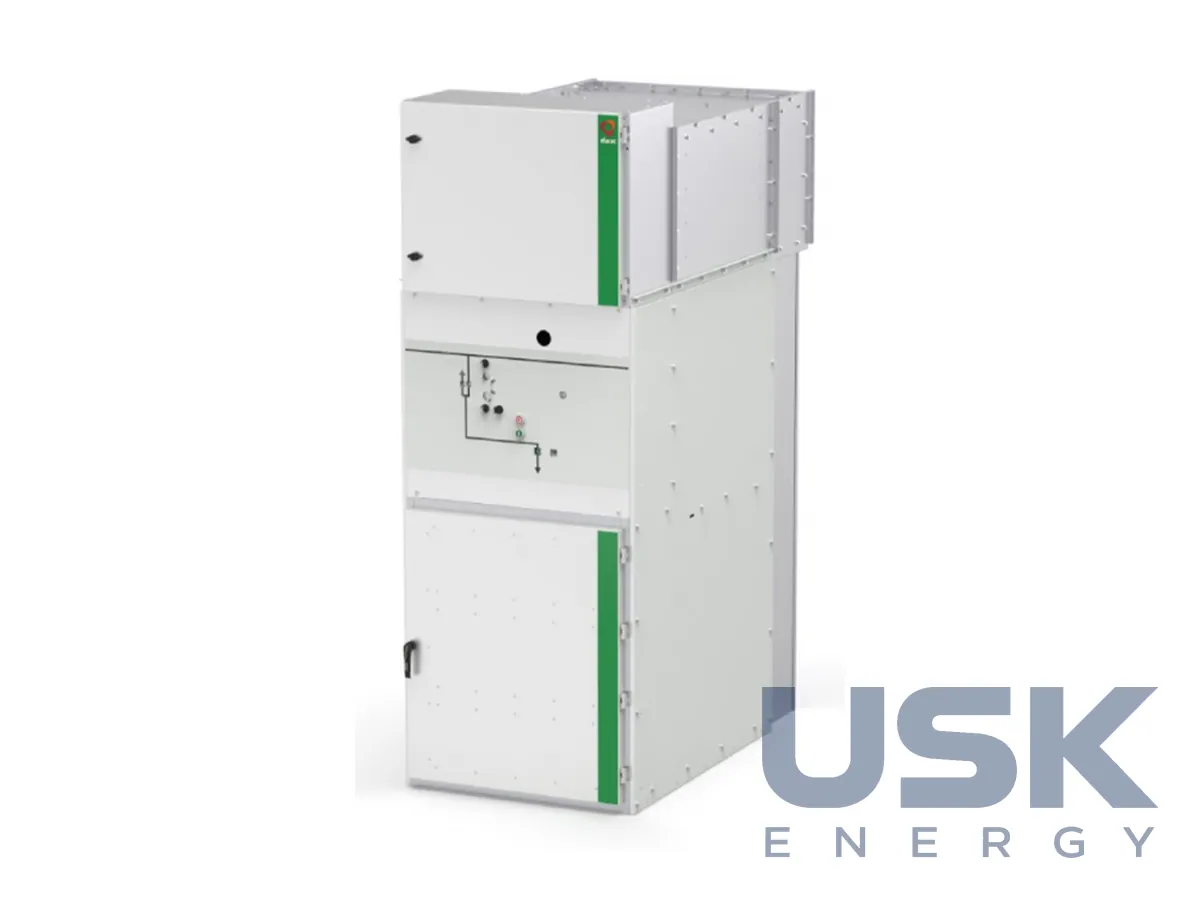

Efacec neoPRIME — КРУЕ середньої напруги без SF6 до 36 кВ

Опис

Efacec neoPRIME належить до нового покоління КРУЕ для мереж первинного розподілу. Його ставлять там, де від шин центру живлення розходяться лінії середньої напруги на розподільні пункти та великих споживачів. У міських центрах живлення й на промислових ГПП під розподільний пристрій часто лишається тісне приміщення, і газова ізоляція тут виграє в повітряної, бо комірки виходять вужчими й нижчими, а ряд комірок займає менше площі. Виробник робить наголос на компактному, легкому й щільному компонуванні та на модульній схемі, за якої РП можна згодом наростити новими комірками. Для енергокомпанії це зручно, бо підстанцію будують під поточне навантаження, а місце й шини під наступні приєднання закладають заздалегідь. Невелика маса комірок спрощує доставку та встановлення в наявні будівлі під час реконструкції старих РП.

Головна відмінність від звичних КРУЕ полягає в ізоляційному середовищі. Замість елегазу SF6 герметичний бак заповнено сухим повітрям. За даними Efacec, після такої заміни зберігаються потрібні діелектричні, теплові та комутаційні характеристики. Для експлуатації це означає, що під час монтажу, обслуговування й виведення з експлуатації не треба вести облік елегазу, відкачувати його та здавати на утилізацію, а персонал не працює з газом, на який поширюються жорсткі екологічні обмеження. Ізоляція газова, тож зберігається головна перевага КРУЕ, адже струмовідні частини закриті від пилу, вологи й забруднень приміщення.

Комутацію виконують вакуумні камери. Дуга гасне у вакуумі, тому сухе повітря в баку працює тільки як ізоляція і не бере участі у вимиканні струмів. Основні комутаційні апарати розміщено в герметичному баку з сухим повітрям. Конструктивно комірка поділена на три відсіки (низьковольтний відсік релейної апаратури, відсік збірних шин і відсік комутаційного апарата). Такий поділ спрощує підключення вторинних кіл і роботи на збірних шинах без розкриття відсіку вимикача.

neoPRIME розрахований на інтелектуальні мережі. У комірки вбудовують функції захисту, керування та контролю стану обладнання, а на замовлення ставлять вбудовані датчики струму й напруги. Датчики заміняють громіздкі вимірювальні трансформатори в комірці та передають сигнали в термінали захисту й у систему телемеханіки, що спрощує підключення підстанції до SCADA і збір даних про навантаження. Контроль стану дає змогу планувати огляди за фактичними даними, а не за самим календарем, і раніше помічати перегрів чи інші відхилення.

Під час вибору комплектації перевіряють номінальний струм збірних шин і приєднань, струм термічної стійкості, випробувальну напругу промислової частоти 50/60 Гц протягом 1 хв і склад вторинних пристроїв. Конкретні значення для проєкту уточнюють у виробника, а дані буклета Efacec застерігає як такі, що не мають договірної сили й можуть змінюватися. Монтаж зводиться до встановлення комірок на основу, зʼєднання шин і підключення кабелів, бо газових робіт на обʼєкті не потрібно.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
