TBEA — перетворювальні вентилі передач VSC-HVDC (IGBT 4,5 кВ / 5 кА, IGCT 6,5 кВ), вентилі передач зниженої частоти та перетворювачі MDC
TBEA розробляє й випускає перетворювальні вентилі для передач постійного струму на перетворювачах напруги (VSC-HVDC) класу до ±800 кВ і 8 ГВт. До ряду входять вентилі на IGBT та IGCT, вентилі модульних матричних перетворювачів для передач зниженої частоти й перетворювачі MDC. Обладнання ставлять на магістральних передачах, видачі потужності морських ВЕС і міжсистемних зв'язках.
- ±800 кВ / 5000 МВт
- перший у галузі вентиль VSC ±800 кВ для ПЛ, проєкт Куньлюлун (2020)
- ±800 кВ / 8 ГВт
- IGBT 4500 В / 5000 А, 400 кВ і 2000 МВт на вентиль, струм плеча 3800 А, підмодуль 2000 В, 24 мФ
- IGBT 4,5 кВ / 2 кА
- підмодуль 2100 В, 1237 А, вимкнення 3050 В / 4000 А
- IGCT 6,5 кВ
- підмодуль 3000 В (на 30 % вище, ніж IGBT), струм >1422 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TBEA створила перший у галузі вентиль VSC на ±800 кВ / 5000 МВт для повітряних ліній. Він самостійно ліквідує пошкодження з боку постійного струму з повторним пуском, працює за зниженої напруги й перемикає вентильні групи без зупинки передачі. З цим вентилем клас напруги передач VSC зріс з ±500 до ±800 кВ, а потужність з 1 до 5 ГВт. Його ввели в роботу 27 грудня 2020 року на передачі Куньлюлун мережі China Southern Power Grid.
Високоенергетичний вентиль на IGBT 4,5 кВ / 5 кА в притискному корпусі вперше використав такі прилади і розрахований на передачу ±800 кВ / 8 ГВт з послідовно з'єднаними високо- та низьковольтними групами. Кожен вентиль працює на 400 кВ і 2000 МВт, діючий струм плеча 3800 А. Номінальна напруга підмодуля 2000 В, ємність 24 мФ набрано з 3 паралельних конденсаторів по 8 мФ. Плече містить 210 модулів, з них 10 резервних. Розробка пройшла атестацію Китайської федерації машинобудування 2024 року. Вентиль нового покоління на IGBT 4,5 кВ / 2 кА власної розробки має підмодуль 2100 В, струм 1237 А, вимикає 3050 В / 4000 А і за характеристиками зіставний з імпортними.
Вентиль на IGCT 6,5 кВ з роздільним керуванням розроблено разом із партнерами. Напруга підмодуля 3000 В, на 30 % вища, ніж у IGBT, тож за великих потужностей вентиль легший і дешевший, а залежність від імпортних IGBT менша. Разом з Електроенергетичним інститутом China Southern Power Grid створено перший енергосамобалансувальний вентиль, що розсіює надлишкову енергію після пошкоджень. Його підмодуль має 2203 В і 1345 А, вимикає 3200 В / 4000 А.

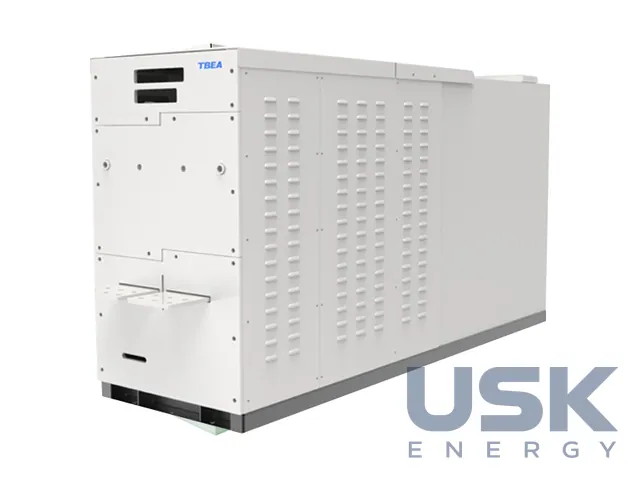

Для передач змінного струму зниженої частоти випускають вентиль модульного матричного перетворювача M3C потужністю 304 МВА на 20 Гц, з 64 підмодулями в плечі, 2,1 кВ і 14 мФ. Він працює на морській ВЕС Юйхуань-2. Така передача обходиться без морських перетворювальних станцій і зменшує зарядну потужність кабелів. Для випробувальної бази в Чжанбеї TBEA поставила контейнерний низькочастотний вентиль на 3 МВА. Модульний перетворювач MDC на IGCT (50 МВт, ±15 кВ, 1667 А) містить на 25 % менше напівпровідників і на 75–80 % менше конденсаторів, ніж MMC, а втрати й вартість знижено понад 30 %.
Технічні характеристики
| ±800 кВ / 5000 МВт | перший у галузі вентиль VSC ±800 кВ для ПЛ, проєкт Куньлюлун (2020) |
|---|---|
| ±800 кВ / 8 ГВт | IGBT 4500 В / 5000 А, 400 кВ і 2000 МВт на вентиль, струм плеча 3800 А, підмодуль 2000 В, 24 мФ |
| IGBT 4,5 кВ / 2 кА | підмодуль 2100 В, 1237 А, вимкнення 3050 В / 4000 А |
| IGCT 6,5 кВ | підмодуль 3000 В (на 30 % вище, ніж IGBT), струм >1422 А |
| Самобалансувальний вентиль | підмодуль 2203 В, 1345 А, вимкнення 3200 В / 4000 А |
| Низькочастотний M3C | 304 МВА, 20 Гц, 64 підмодулі в плечі, 2,1 кВ, 14 мФ (Юйхуань-2) |
| MDC | 50 МВт, ±15 кВ DC, 1667 А; −25 % напівпровідників, −80 % конденсаторів |
| Атестація | Китайська федерація машинобудування (2024) |
Запит ціни та строку поставки
TBEA — перетворювальні вентилі передач VSC-HVDC (IGBT 4,5 кВ / 5 кА, IGCT 6,5 кВ), вентилі передач зниженої частоти та перетворювачі MDC, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 90 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 90 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність має вентиль на IGBT 4,5 кВ / 5 кА?
Вентиль розраховано на передачу ±800 кВ і 8 ГВт, кожен вентиль працює на 400 кВ і 2000 МВт. Діючий струм плеча 3800 А.
Де застосовано вентиль M3C зниженої частоти?
Вентиль M3C на 304 МВА і 20 Гц працює на морській ВЕС Юйхуань-2. Така передача обходиться без морських перетворювальних станцій.
Чим перетворювач MDC відрізняється від MMC?
MDC на IGCT містить на 25 % менше напівпровідників і на 75–80 % менше конденсаторів. Втрати й вартість знижено понад 30 %.
