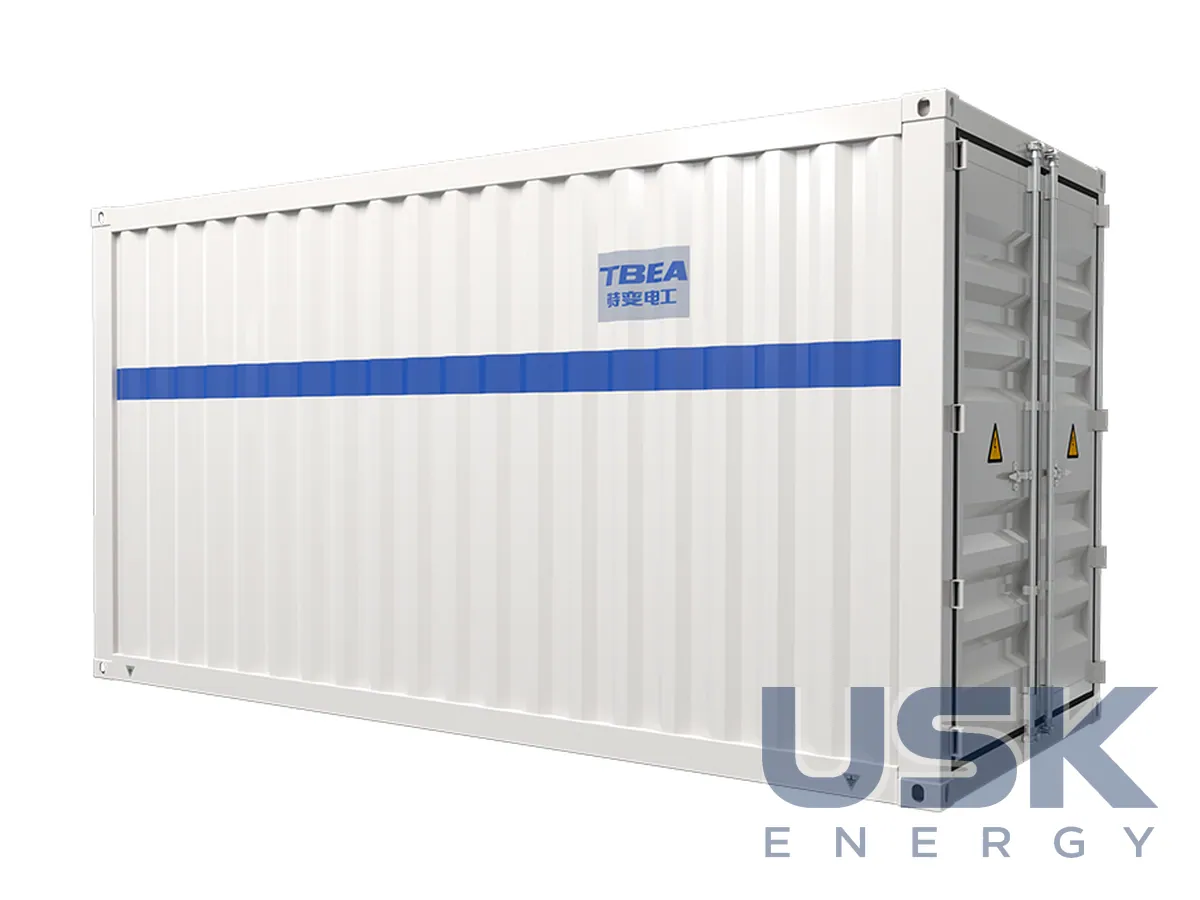

TBEA TSVG — статичні генератори реактивної потужності (SVG/STATCOM) 10–35 кВ, 1–120 Мвар, зокрема grid-forming
TSVG від TBEA належить до високовольтних статичних генераторів реактивної потужності (SVG, або STATCOM) ряду 6–35 кВ потужністю 1–120 Мвар. Їх ставлять для підтримання якості електроенергії в мережах, на ВЕС і СЕС, металургійних і гірничодобувних підприємствах. За даними компанії, сумарні поставки TSVG у світі перевищують 22 Гвар.
- Напруга
- 10, 33, 35 кВ (ряд 6–35 кВ)
- Потужність
- 10 кВ: 1–15 Мвар; 33/35 кВ: 8–120 Мвар
- Діапазон вхідної напруги
- 0,2–1,3 в. о.
- Частота
- 50/60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Основу SVG становить перетворювач напруги на силових напівпровідникових ключах, під'єднаний до мережі через реактор або трансформатор. Регулюючи амплітуду й фазу вихідної напруги, перетворювач видає або споживає реактивний струм і плавно змінює реактивну потужність від номінальної індуктивної до номінальної ємнісної. Порівняно з компенсаторами на конденсаторах і реакторах відгук швидкий, а потужність слабко залежить від напруги мережі. Установка лишається в роботі в діапазоні вхідної напруги 0,2–1,3 в. о. і підтримує мережу під час провалів і перенапруг.
Серійні виконання розраховано на 10 кВ і 1–15 Мвар та на 33 і 35 кВ і 8–120 Мвар, частота мережі 50 або 60 Гц. Середні втрати 0,8 %. Установка тривало працює з перевантаженням 1,1 і витримує 1,2 номінального протягом 1 хв. Режими керування охоплюють сталу реактивну потужність, сталу напругу, сталий коефіцієнт потужності, компенсацію навантаження та комплексне керування реактивною потужністю мережі. Живлення кіл керування 380/400/415 В змінного або 220 В постійного струму. Захисти діють від надструму й перенапруги, втрати фази, несправності драйверів, пошкодження силових елементів, втрати імпульсів, хибного спрацювання, перегріву вентильної камери та збоїв живлення. Ступінь захисту IP55 або IP65 на замовлення, відносна вологість до 95 % без конденсації.
TSVG добре пристосовуються до умов довкілля й параметрів мережі, зокрема до слабких мереж із великою часткою ВДЕ. Коефіцієнт готовності в експлуатації перевищує 99 %. Звичайний SVG не дає інерційного відгуку, тому TBEA пропонує мережотвірні (grid-forming) SVG/STATCOM, які підвищують стійкість мереж із високою часткою інверторної генерації. Лінійку TSVG нещодавно оновлено.
На ВЕС і СЕС установки підтримують напругу й коефіцієнт потужності відповідно до вимог мережевих кодексів. На металургійних і гірничодобувних підприємствах вони компенсують реактивну потужність, придушують коливання напруги та флікер. Інші місця встановлення включають тягові підстанції й розподільні мережі. У ланці постійного струму стоять власні плівкові конденсатори TBEA серії DKMJ.
Технічні характеристики
| Напруга | 10, 33, 35 кВ (ряд 6–35 кВ) |
|---|---|
| Потужність | 10 кВ: 1–15 Мвар; 33/35 кВ: 8–120 Мвар |
| Діапазон вхідної напруги | 0,2–1,3 в. о. |
| Частота | 50/60 Гц |
| Регулювання | плавне від номінальної індуктивної до номінальної ємнісної потужності |
| Середні втрати | 0,8 % |
| Готовність | >99 % в експлуатації |
| Поставки | понад 22 Гвар у світі |
| Режим | мережотвірний SVG/STATCOM з інерційним відгуком |
Запит ціни та строку поставки
TBEA TSVG — статичні генератори реактивної потужності (SVG/STATCOM) 10–35 кВ, 1–120 Мвар, зокрема grid-forming, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу й потужність випускають TSVG?
Виконання на 10 кВ мають 1–15 Мвар, на 33 і 35 кВ 8–120 Мвар. Частота мережі 50 або 60 Гц.
Чи працює SVG під час провалів напруги?
Так, установка лишається в роботі в діапазоні вхідної напруги 0,2–1,3 в. о. і підтримує мережу під час провалів і перенапруг.
Що дає мережотвірне виконання SVG?
Мережотвірний SVG/STATCOM дає інерційний відгук, якого бракує звичайним SVG. Це підвищує стійкість мереж із високою часткою інверторної генерації.
