Reinhausen GRIDCON STATCOM — статичний компенсатор реактивної потужності СН

Опис

GRIDCON STATCOM від Maschinenfabrik Reinhausen працює в розподільних мережах там, де звичайні конденсаторні ступені не встигають за навантаженням. Це зварювальні лінії, преси, електродугові процеси, станції ВДЕ та довгі кабельні з'єднання, де ємність кабелю зсуває напругу. Компенсатор видає динамічну реактивну потужність основної частоти, як ємнісну, так і індуктивну, стабілізує напругу, коригує cos φ та знижує флікер. Він підходить для промислових мереж, станцій ВДЕ та підстанцій мережевих компаній.

В основі лежить перетворювач джерела напруги (VSC), підключений до мережі через індуктивність і трансформатор. Силова частина зібрана за 3-рівневою топологією на IGBT. Така схема має 12 IGBT замість 6 у класичній дворівневій, напруга на кожному напівпровідникові вдвічі менша, втрати нижчі, а пульсації вихідного струму помітно менші. Звідси компактніші мережевий та EMC-фільтри за тієї ж частоти комутації і вища швидкість регулювання. Опційна функція ACF фільтрує гармоніки з 2-ї по 51-шу для мереж 50 Гц або з 2-ї по 41-шу для 60 Гц.

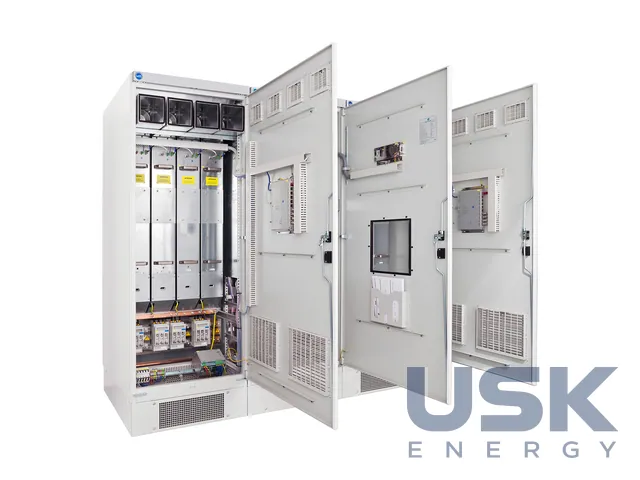

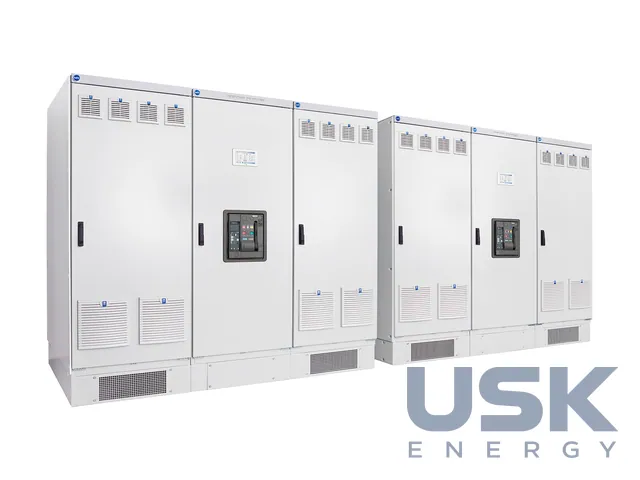

Потужність набирають модулями. Базова ланка IPU має номінальний струм 125 А і номінальну напругу 690 В, чотири такі блоки утворюють силовий модуль на ±600 квар, а до шести модулів складають систему на ±3600 квар. Через спільний триобмотковий трансформатор можна підключити дві такі системи й отримати будь-яку потужність до ±7200 квар з кроком 600 квар. За паспортними даними, верхня межа установки становить 50 Мвар. Компенсатор працює на будь-якому рівні СН, узгоджувальний дво- або триобмотковий трансформатор підганяє напругу під мережу, а напряму до мережі його підключають за напруги до 36 кВ. Систему доповнює шафа керування з вимикачем. За паспортом напруга шини тривало тримається на 1,10 pu і до 1,15 pu протягом 30 с, а при мережевих аваріях STATCOM лишається підключеним.

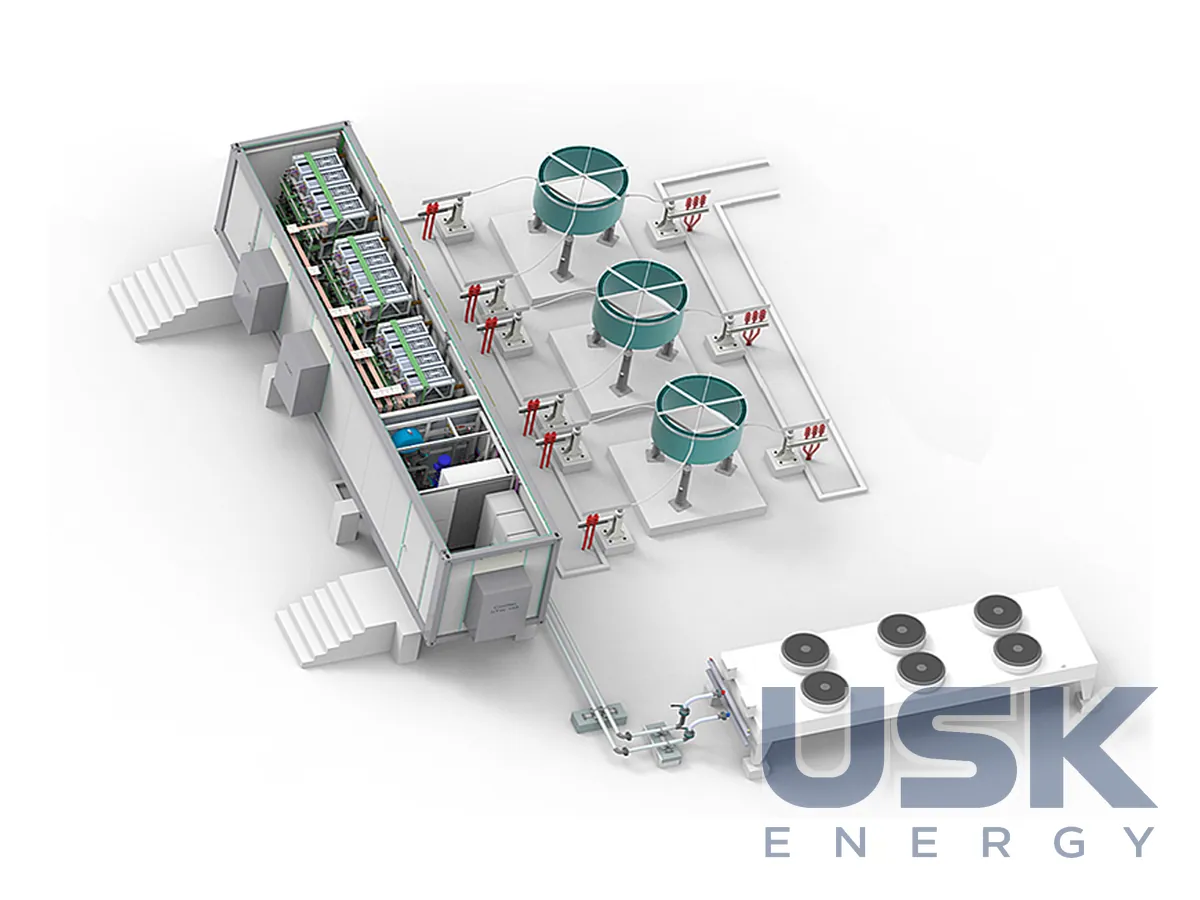

Кожне застосування потребує окремого аналізу та мережевого моделювання динаміки регулювання. Для перевірки MR збудувала лабораторну мережу 13,8 кВ з генерацією і змінним навантаженням, а режими заздалегідь проганяють на симуляторі RTDS. Приклад з практики, завод радіаторів у Дінгельштедті з п'ятьма лініями зварювання та пресів, де стрибки навантаження в межах мілісекунд розгойдували напругу в мережі 20 кВ. Після вимірювань і розрахунків у PowerFactory та PLECS поставили центральну установку на 3 Мвар у бетонній станції, флікер у мережі 20 кВ суттєво знизився за даними вимірювань з кроком 10 мс. Розподільний пристрій 20 кВ можна розширити до двох додаткових панелей.

Модульна побудова спрощує резервування й обслуговування, а стандартні IGBT-блоки в типових панелях скорочують проєктування до заводських приймальних випробувань. Оператор працює із сенсорною панеллю, де видно події та повідомлення про помилки, або з вебінтерфейсом. Журнали записуються на SD-карту, а для інтеграції в систему верхнього рівня (SCADA) передбачено окремий інтерфейс.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
