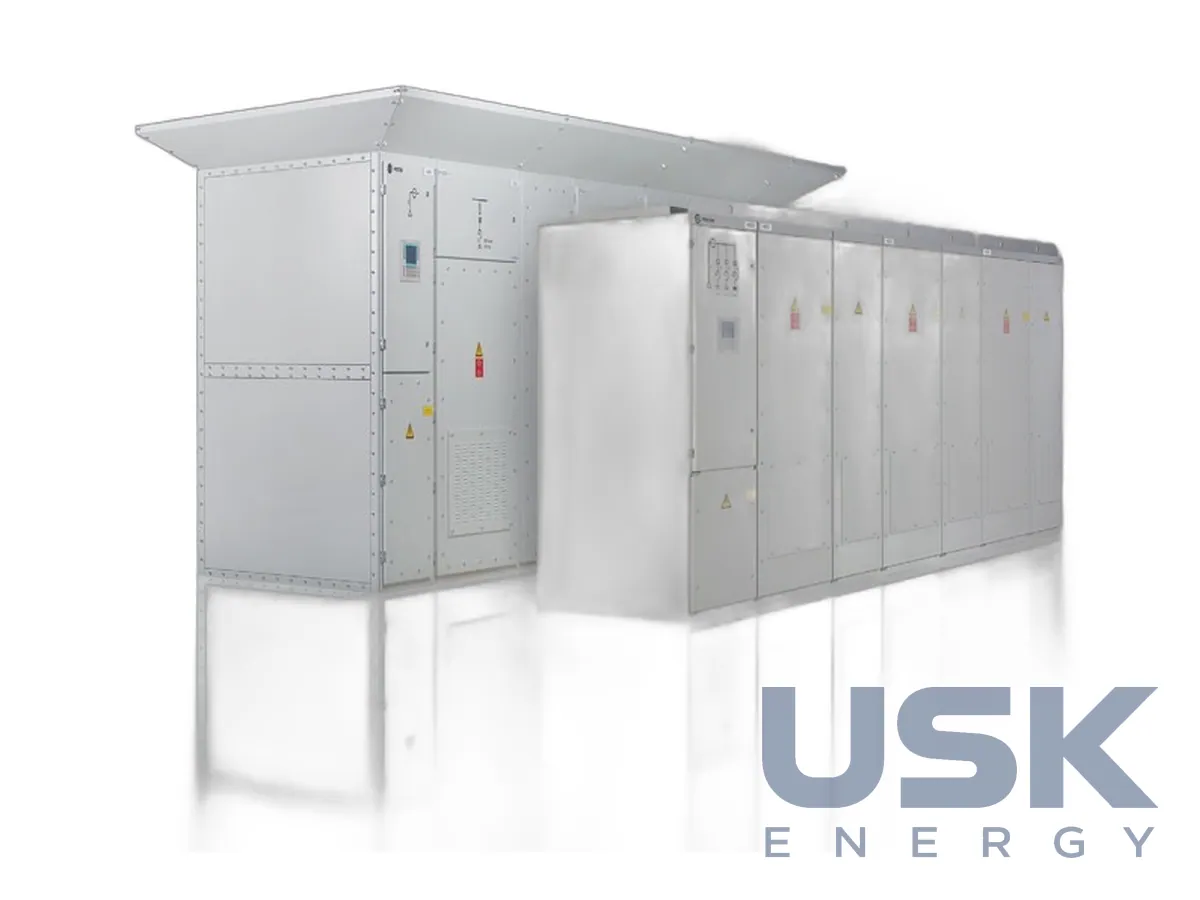

Reinhausen GRIDCON POCOS / POCOM / POCOL — шафові установки компенсації СН

Опис

Серії GRIDCON POCOM, POCOS і POCOL від Maschinenfabrik Reinhausen об'єднують конденсаторні установки компенсації реактивної потужності та фільтрові кола середньої напруги, зібрані в модульні шафи для закритих приміщень. Шафове виконання розраховане на РП і підстанції, де установку ставлять у ряд з іншим обладнанням СН. Окрім компенсації реактивної потужності, установки знижують рівень гармонік у мережі, а модулі мають підключення до системи верхнього рівня, тож стан ступенів і режим регулювання видно з диспетчерського пункту.

Серії відрізняються призначенням. POCOM розрахована на компенсацію окремих двигунів, і в каталозі наведено приклад установки на 6 кВ із ступенем, налаштованим на 189 Гц. Потужність POCOM M сягає 1,5 Мвар, POCOM S до 1,0 Мвар. POCOS працює переважно як автоматична установка групової компенсації до 8 ступенів, приклади в документації охоплюють виконання на 10 кВ з одним ступенем і на 6 кВ з двома ступенями, обидва з дроселями на 189 Гц. За російськомовним каталогом POCOS M, S, F, C випускають на 4,16 кВ, 6 кВ, 10 кВ, 13,8 кВ та 17,5 кВ. POCOL призначена для фільтрації, приклад POCOL C на 6 кВ має 3 фільтрові кола з високочастотними резисторами для 5-ї, 7-ї та 11-ї гармонік і працює як автоматична установка до 4 ступенів. Для POCOM в автоматичному режимі вказано до 3 ступенів.

За компонуванням виробник розрізняє чотири типи. У типі M є один ступінь компенсації, усі основні компоненти вбудовано в шафові модулі. Тип S має кілька ступенів однакової або різної потужності, теж повністю в шафах, як POCOS S для автоматичної компенсації реактивної потужності. У типі F шафи містять комутаційну апаратуру, вимірювання, захист і регулювання, а конденсаторні батареї та реактори стоять поза ними, наприклад багатоступенева установка з дроселями до 20 кВ. Тип C виконують під конкретного замовника з додатковими функціями, як-от одноступеневу POCOS C з приєднанням до трансформатора.

Окрема увага приділена дуговій безпеці. Шафи POCOS кваліфіковані на внутрішню дугу за класифікацією IAC згідно з IEC 62271-200 при струмах короткого замикання до 50 кА. Одне з виконань має канал скидання тиску, що відводить продукти дуги з шафи. Така стійкість важлива, якщо установка стоїть у тому ж приміщенні, де працює персонал.

Перед відвантаженням кожну установку випробовують, а на об'єкт її привозять готовою до підключення. У складанні використовують вузли відомих виробників, монтаж виконують фахівці MR. Разом з установкою постачають опис виробу, за яким пусконалагодження проходить без складнощів і з мінімальною ймовірністю помилок оператора. Розрахунок параметрів, виготовлення, постачання, монтаж і введення в експлуатацію MR виконує сама, поєднуючи стандартні модулі з налаштуванням під вимоги проєкту.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
