Reinhausen GRIDCON MSCDN — конденсаторні батареї з демпфувальним контуром ВН/СН

Опис

MSCDN розшифровується як Mechanically Switched Capacitor with Damping Network, тобто механічно комутована конденсаторна батарея з демпфувальним колом. Reinhausen постачає такі установки під маркою GRIDCON як індивідуально спроєктовані системи для мереж високої та середньої напруги. Їхнє завдання полягає в тому, щоб видавати в мережу реактивну потужність і водночас не створювати небезпечних резонансів. Виробник пов'язує потребу в таких установках з інтеграцією розподіленої відновлюваної генерації, коли традиційні електростанції, які раніше підтримували напругу, працюють менше, а мережа потребує інших джерел реактивної потужності.

Звичайна конденсаторна батарея разом з індуктивністю мережі утворює коливальний контур. Якщо його власна частота збігається з однією з гармонік, що вже є в мережі через перетворювачі, інвертори чи промислові навантаження, гармоніка підсилюється, напруга спотворюється, а обладнання перегрівається. Демпфувальний контур MSCDN, складений з реакторів і резисторів разом з конденсаторами, налаштовують так, щоб такі резонанси гасилися. Тому установка поєднує кілька функцій. Вона компенсує реактивну потужність і коригує коефіцієнт потужності, фільтрує гармоніки, демпфує резонанси і стабілізує напругу.

Слово mechanically у назві означає, що ступені батареї вмикають і вимикають комутаційними апаратами, а не силовою електронікою. Реактивну потужність видають ступенями, і так само ступенями регулюють напругу. Це статичне джерело реактивної потужності, яке не реагує миттєво, як STATCOM, зате має малі втрати, економічне в експлуатації і має високу готовність. Для задач, де потрібна швидка динаміка, Reinhausen пропонує в тій самій лінійці GRIDCON STATCOM, активні фільтри, портфель фільтрів гармонік і модульні станції, і на практиці ці рішення часто поєднують. Наприклад, MSCDN бере на себе базову, повільно змінну частину реактивної потужності, а швидкий компенсатор закриває короткі коливання.

Кожну установку проєктують під конкретний вузол мережі. Перед проєктуванням фахівці GRIDCON виконують вимірювання та дослідження якості електроенергії, визначають наявні гармоніки, потужність короткого замикання та потребу в реактивній потужності. За цими даними обирають кількість ступенів, потужність батарей і налаштування демпфувального контуру. Розрахунок перевіряють і на майбутні режими мережі, бо після приєднання нових генераторів чи споживачів спектр гармонік і резонансні частоти змінюються. Після монтажу виробник проводить введення в роботу та технічний сервіс, а підтримка доступна цілодобово.

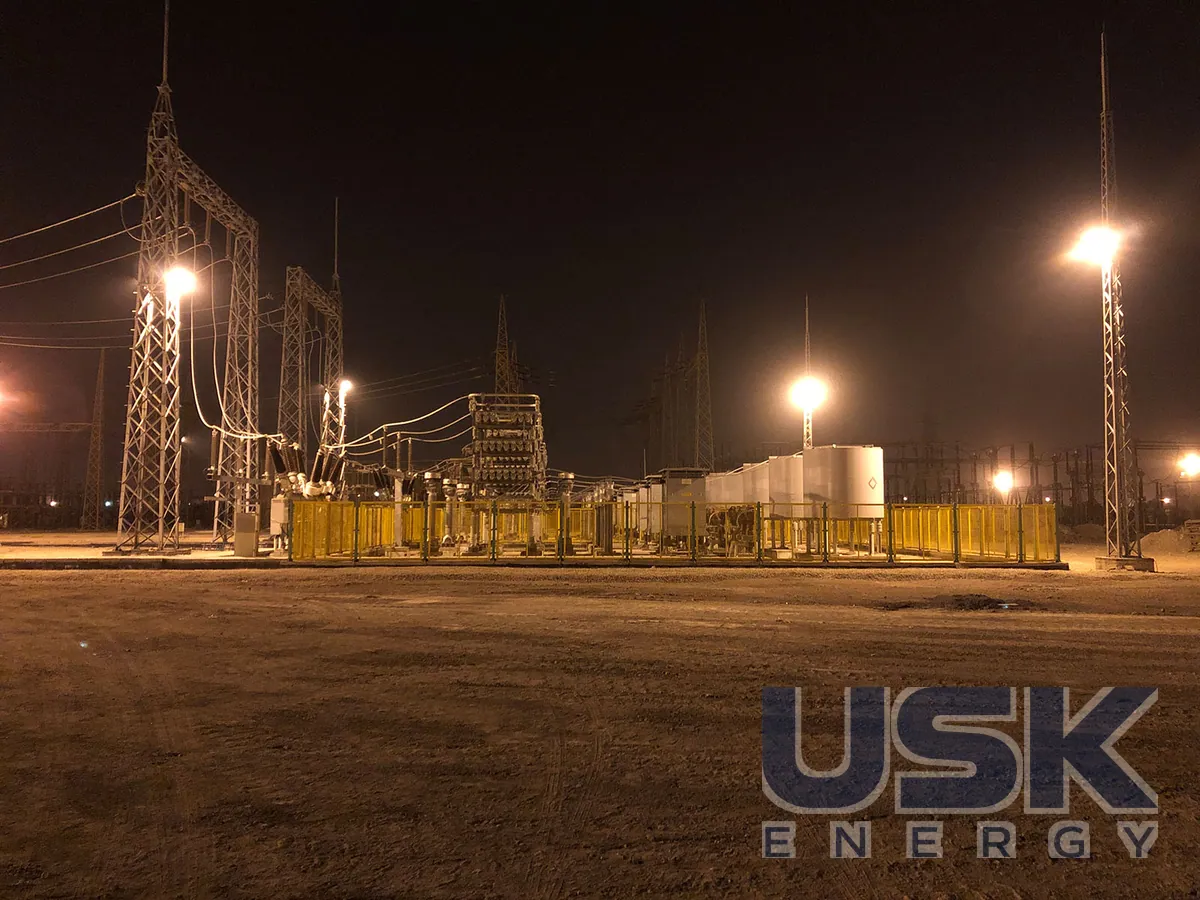

На підстанції MSCDN складається з конденсаторних батарей, реакторів, резисторів демпфувального кола, комутаційних апаратів і системи керування та захисту. Установки працюють у мережах середньої та високої напруги, на підстанціях, де приєднано вітрові та сонячні парки, а також у вузлах з великими промисловими споживачами. Виробник називає таку установку генератором реактивної потужності для стабільних мереж, бо вона частково бере на себе роль, яку раніше виконували синхронні генератори.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
