PPC — опорні стрижневі порцелянові ізолятори для підстанцій IEC/ANSI, BIL 60–2550 кВ

Опис

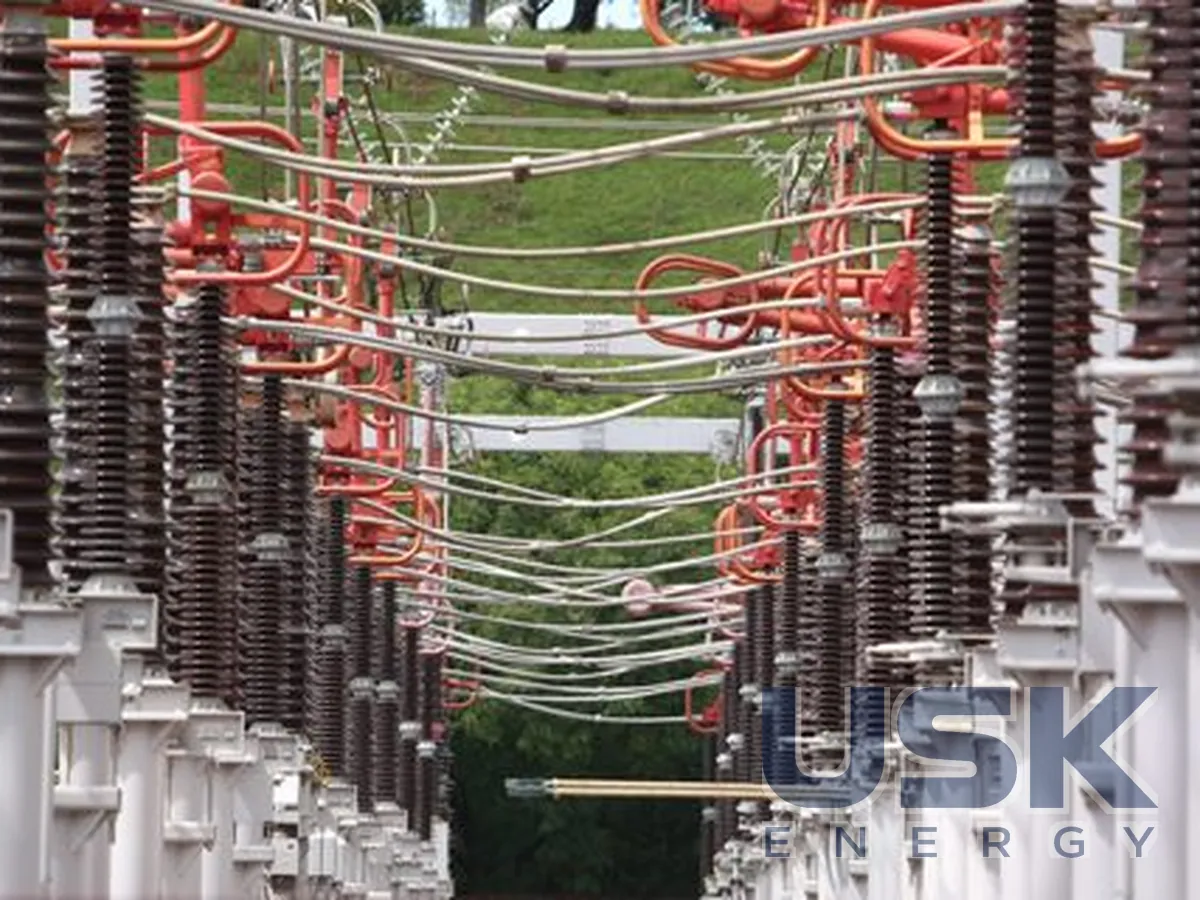

Опорні стрижневі ізолятори PPC несуть ошиновку, роз'єднувачі та інші апарати відкритих розподільчих пристроїв. Це суцільні порцелянові колони без внутрішніх порожнин, розраховані на всі класи напруги до 1200 кВ AC і 800 кВ DC. За IEC рівень ізоляції BIL лежить у діапазоні 60–2550 кВ, за ANSI 95–2050 кВ, тому одна програма закриває і європейські, і американські специфікації. З цих же ізоляторів роблять ізоляційні тяги приводів роз'єднувачів. Ізолятори працюють у передавальних, підстанційних і розподільних установках як опорна та конструкційна ізоляція струмовідних частин.

Тіло ізолятора виготовляють з високоміцної глиноземистої порцеляни C-130 за IEC 60672. Виробник окремо контролює вміст кварцового залишку, у порцеляні PPC його менше 1 %. Саме кварцовий залишок вважається однією з головних причин руйнування структури і швидкого старіння, тому його мінімальна частка дає жорстку структуру без внутрішніх напружень і з мінімальною пористістю. Від рецептури маси до випалу кожен етап виробництва відстежується, а міцність окремих партій тримається з малим розкидом. Міцність порцеляни визначається насамперед вмістом глинозему, а глазур додатково її підвищує, бо закриває нерівності поверхні, з яких могла б початися тріщина.

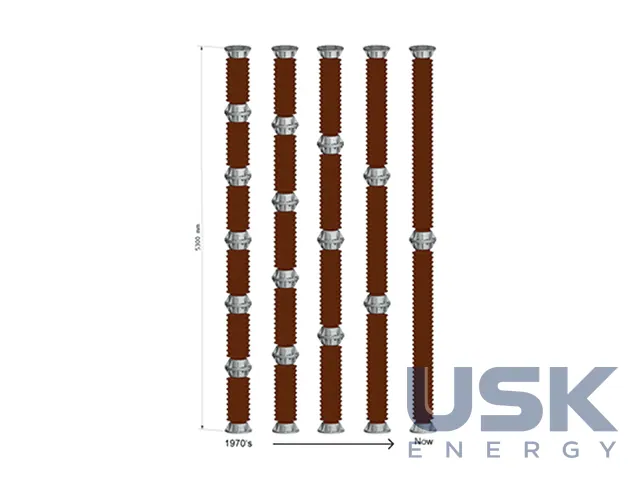

Головна технологічна особливість серії полягає в ізостатичному пресуванні. Гумову форму заповнюють сухим порошком і стискають під тиском до 200 бар, після чого заготовку одразу обточують. Порівняно з пластичним процесом зникають тривалі цикли гомогенізації та сушіння, а контроль маси і геометрії стає точнішим. На практиці це дає колону з меншої кількості елементів, нижчу за висотою і легшу за масою. Окремий елемент може мати довжину до 2900 мм, діаметр тіла 60–300 мм, діаметр ребра до 520 мм. PPC також випускає конічні ізолятори для зниження маси і використовує традиційний мокрий процес там, де цього вимагає конкретний виріб.

Профілі ребер підбирають за IEC 60815, у тому числі спеціальні профілі для 800 кВ DC. Довжина шляху витоку сягає 55 мм/кВ, а ізостатична технологія дає змогу робити профілі та шляхи витоку з запасом понад мінімальні вимоги IEC. Для профілю діють обмеження з каталогу, наприклад мінімальна відстань між ребрами не менше 30 мм і відношення кроку до вильоту ребра не менше 0,65. Фланці та арматуру виготовляють із чавуну або литого алюмінію.

Ізолятори виготовляються та випробовуються за IEC 60273, IEC 60815 і ANSI C29.9. Механічні випробування за ANSI C29.9 та IEC 60168 мають чітко задану швидкість навантаження, перші 75 % номіналу прикладають швидко, решту 25 % протягом 60–90 с. Навантаження до 50 % номіналу належать до робочих і не викликають деградації порцеляни. Під час вибору ізолятора проєктувальник має враховувати як статичне, так і циклічне навантаження в експлуатації та підбирати арматуру з запасом за міцністю відносно порцеляни.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
