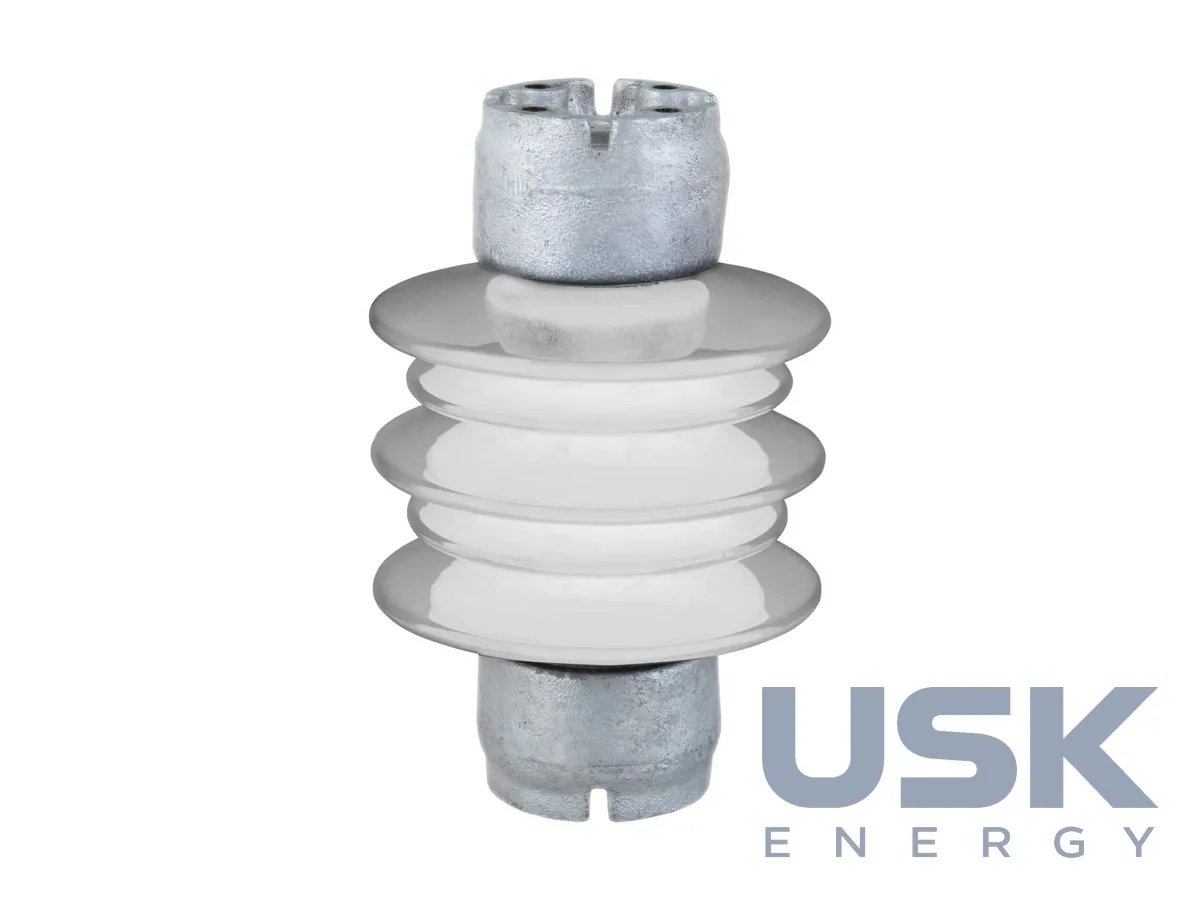

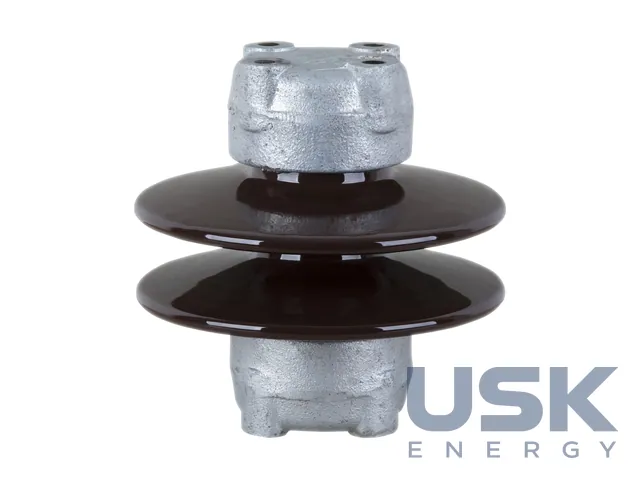

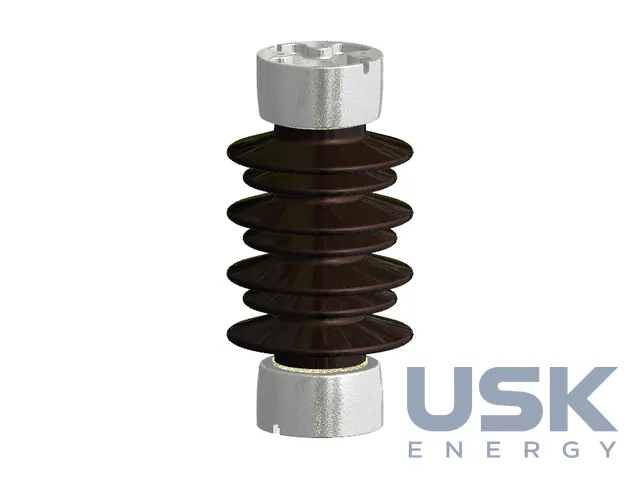

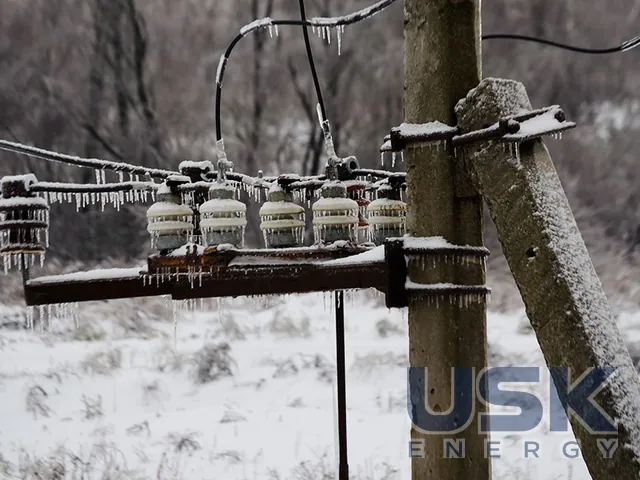

PPC C4…C12,5 — порцелянові опорні ізолятори середньої напруги (H/J-типи), BIL 60–550 кВ
PPC C4…C12,5 є стандартною програмою опорних ізоляторів IEC для КРУЗ, роз'єднувачів і ошиновки розподільних підстанцій 6–35 кВ і вище. Рівень ізоляції BIL 60–325 кВ для СН і до 550 кВ у моделі C4-550. Постачання йде через онлайн-каталог MV e-shop.
- Рівень ізоляції BIL
- 60–325 кВ (СН), до 550 кВ (C4-550)
- Навантаження на вигин
- 4–12,5 кН (класи C4, C6, C8, C10, C12,5)
- Приклад C10-150
- BIL 150 кВ, довжина шляху витоку 660 мм, висота 355 мм, кріплення 76 мм / 4×M12
- Приклад C4-550
- BIL 550 кВ, довжина шляху витоку 3075 мм, висота 1220 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Опорні порцелянові ізолятори PPC класів C4…C12,5 становлять стандартну програму виробника для розподільних підстанцій середньої напруги. Їх ставлять у КРУЗ, на роз'єднувачі та під ошиновку підстанцій 6–35 кВ і вище. Позначення типів H і J стосується варіантів виконання, а класи C4, C6, C8, C10 та C12,5 відповідають навантаженню на вигин від 4 до 12,5 кН. Стандартні типи PPC пропонує через онлайн-каталог MV e-shop, де зібрано найпоширеніші ізолятори середньої напруги, інші виконання доступні на запит.
Рівень ізоляції BIL у цій програмі становить 60–325 кВ для середньої напруги, а окремий тип C4-550 доходить до 550 кВ. Добрий орієнтир дає приклад C10-150. Він має BIL 150 кВ, довжину шляху витоку 660 мм, висоту 355 мм і кріплення 76 мм / 4×M12. Найвищий у ряду C4-550 при BIL 550 кВ має шлях витоку 3075 мм і висоту 1220 мм. Між цими точками лежить ряд типорозмірів, з яких підбирають ізолятор під клас напруги, механічне навантаження і доступну висоту в комірці. Висота ізолятора зростає разом з BIL і шляхом витоку, тому для комірок з обмеженою висотою клас ізоляції треба погодити заздалегідь.
Шлях витоку в каталозі прив'язаний до класів забруднення. Для ізоляторів середньої напруги наведено питомі значення 12,7 мм/кВ, 16 мм/кВ, 20 мм/кВ, 25 мм/кВ і 31 мм/кВ, позначені літерами від a до e. Такий підхід спрощує вибір. Спочатку визначають ступінь забруднення майданчика, потім за класом напруги отримують потрібну довжину шляху витоку і вже під неї беруть конкретний тип. Літерний клас зручно вказувати прямо в опитувальному листі разом з BIL і навантаженням на вигин.
Ізолятори виготовляються та випробовуються під суворим виробничим контролем у повній відповідності до IEC 60273, де задано розміри та характеристики опорних ізоляторів для зовнішньої установки. Тіло з глиноземистої порцеляни, виконання зовнішнє, зокрема є лінійні опорні моделі для ПЛ. Досвід PPC у суцільних опорних ізоляторах перевищує 130 років, і ті самі принципи контролю порцеляни, що й для ізоляторів найвищих класів напруги, застосовуються в програмі середньої напруги.
Для проєктувальника розподільної підстанції або виробника КРУЗ програма C4…C12,5 дає уніфікований набір опорних ізоляторів з відомими розмірами і кріпленням. Вибір ведуть за трьома параметрами, а саме рівнем ізоляції BIL, класом навантаження на вигин і довжиною шляху витоку. Для заміни ізоляторів на діючому обладнанні додатково звіряють висоту і схему кріплення, щоб новий ізолятор став на місце без доробки конструкції. Якщо стандартний тип не підходить за розмірами, PPC виготовляє нестандартне виконання за кресленням замовника.
Технічні характеристики
| Рівень ізоляції BIL | 60–325 кВ (СН), до 550 кВ (C4-550) |
|---|---|
| Навантаження на вигин | 4–12,5 кН (класи C4, C6, C8, C10, C12,5) |
| Приклад C10-150 | BIL 150 кВ, довжина шляху витоку 660 мм, висота 355 мм, кріплення 76 мм / 4×M12 |
| Приклад C4-550 | BIL 550 кВ, довжина шляху витоку 3075 мм, висота 1220 мм |
| Стандарт | IEC 60273 |
| Виконання | зовнішнє, зокрема лінійні опорні |
Запит ціни та строку поставки
PPC C4…C12,5 — порцелянові опорні ізолятори середньої напруги (H/J-типи), BIL 60–550 кВ, PPC Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 00 10 |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 00 |
| HTSUS (США) | 8546 20 00 60 |
| Митний тариф КНР | 8546 20 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які класи навантаження на вигин є в програмі?
Класи C4, C6, C8, C10 та C12,5, що відповідає 4–12,5 кН.
Які розміри має ізолятор C10-150?
Висота 355 мм, шлях витоку 660 мм, кріплення 76 мм / 4×M12 при BIL 150 кВ.
За яким стандартом виготовляються ізолятори?
Ізолятори відповідають IEC 60273, рівень ізоляції BIL 60–325 кВ для СН і до 550 кВ для C4-550.
