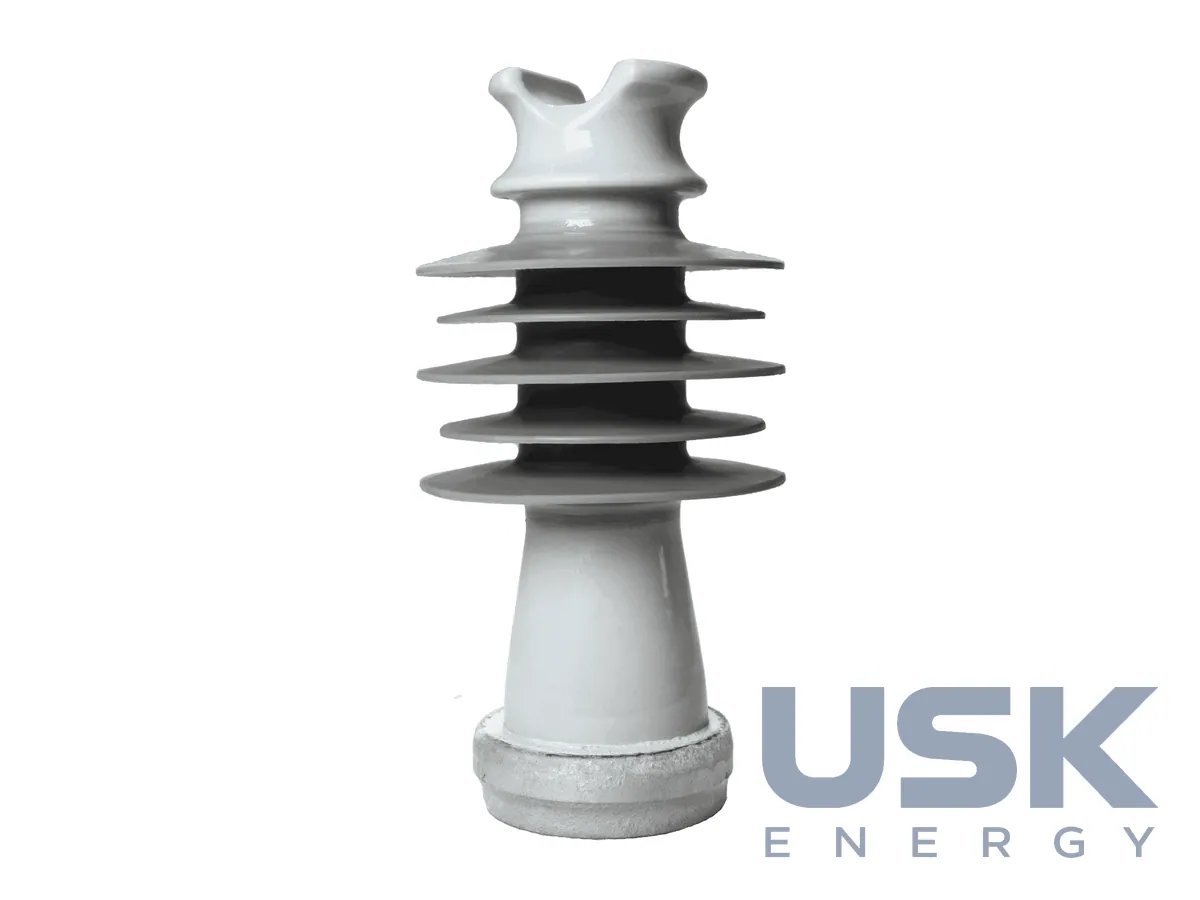

PPC Hybrid Line Post — гібридні лінійні опорні ізолятори 15–35 кВ

Опис

Гібридні лінійні опорні ізолятори PPC Hybrid Line Post призначені для розподільних повітряних ліній класу 15–35 кВ у районах із сильним забрудненням. Там звичайна порцеляна з часом обростає провідним шаром, з'являються струми витоку, а за ними перекриття та відключення лінії. Гібридна конструкція має запобігати такій електричній активності на поверхні ізолятора. Ідея та сама, що й у гібридних опорних ізоляторів PPC для підстанцій, лише виконання розраховане на лінійну арматуру і траверси. Ізолятор ставлять безпосередньо на траверсу, провід кріплять до його голови.

Основу складає порцеляновий стрижень, виготовлений ізостатичним пресуванням. Керамічний гранулят пресують під дуже високим тиском у циліндричні заготовки, після обточування, глазурування та випалу стрижень розрізають на потрібну висоту. Ізостатична технологія дає найжорсткіші допуски на розміри, а точні розміри стрижня спрощують подальше лиття силіконової оболонки. На кінці стрижня цементують оцинковану гарячим способом арматуру з чавуну з кулястим графітом. Порцеляна тут має високу механічну міцність і не старіє, стрижень непробивний.

Ребра і оболонку відливають з HTV-силікону під високим тиском при температурі понад 160°C. Такий режим потрібен через високу в'язкість силікону, зате оболонка щільно з'єднується зі стрижнем без штучного ущільнення. Силіконовий компаунд містить щонайменше 45 % ATH за масою. Цей наповнювач підвищує стійкість до трекінгу та ерозії, а сам силікон стійкий до УФ-випромінювання. Висока частка ATH потрібна тому, що силікон з малою кількістю наповнювача під дією розрядів ерозує значно швидше. Компаунди відбирають за тестом на трекінг-колесі, тестом на похилій площині, 1000 годинами в сольовому тумані та 5000 годинами багатофакторного старіння.

Важлива механічна перевага в прогині. Композитні ізолятори зі склопластиковим стрижнем під великим згинальним навантаженням помітно прогинаються, а в гібридного ізолятора прогин дуже обмежений, бо його визначає керамічний стрижень. Профіль ребер відкритий, ізолятор монтується горизонтально або вертикально, тож один тип можна ставити в різних вузлах лінії. Відкритий профіль поєднується з аеродинамічною формою ребер, яку застосовує PPC. Гібридні ізолятори PPC відповідають вимогам IEC 62217, IEC 60587, IEC 62231, IEC 60168 та IEC 60273, ребра мають аеродинамічний профіль за IEC 60815.

Для мережевої компанії такий ізолятор означає менше обслуговування, зокрема менше миття ізоляції, та менше відключень через перекриття на забруднених ділянках. Потреба в таких ізоляторах виникла через вимоги до мереж без відключень і без частих процедур на зразок миття ізоляції. Його ставлять на розподільні ПЛ біля промислових майданчиків, доріг, морського узбережжя та в пустельних районах. Розміри стрижня та шлях витоку підбирають під ступінь забруднення конкретної траси, а кріплення під тип траверси та провід. Якщо на лінії вже стоять порцелянові лінійні опорні ізолятори, гібридне виконання підбирають з тим самим класом напруги 15–35 кВ і відповідною механічною міцністю.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
