PPC Hollow — порожнисті порцелянові ізолятори (покришки) для апаратів до 550 кВ

Опис

Порожнисті порцелянові ізолятори PPC Hollow виконують роль зовнішньої ізоляційної покришки апарата. Усередині такої покришки розміщують активну частину вимикача, вимірювального трансформатора, вводу чи ОПН, а сама покришка тримає зовнішню ізоляцію і механічні навантаження. PPC розробляє покришки разом з виробниками обладнання (OEM), під конкретну конструкцію і кріплення апарата. Клас напруги сягає 550 кВ. Від якості порцеляни і точності розмірів покришки залежить і герметичність апарата, і його поведінка під механічним навантаженням.

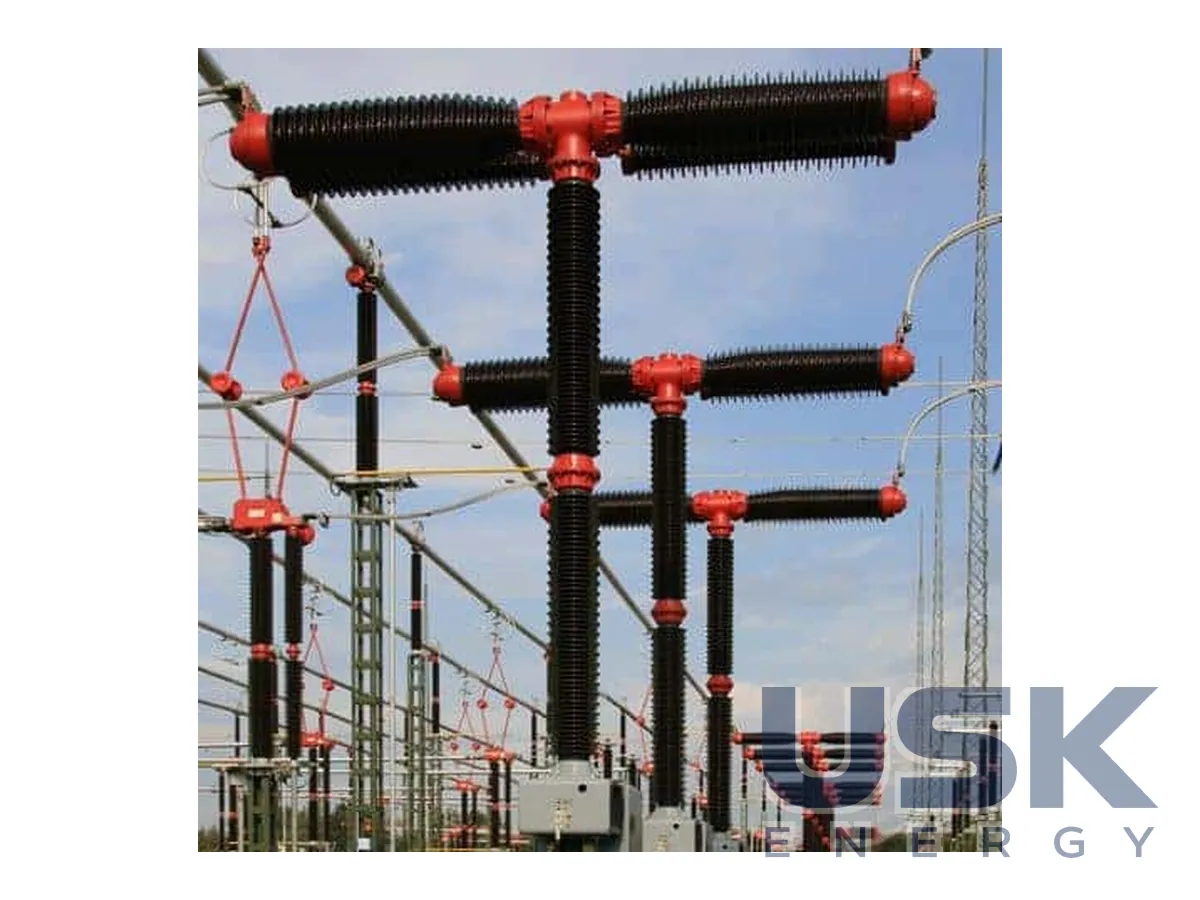

Покришки ставлять на колонкові вимикачі (LTB), бакові вимикачі (DTB) і КРУЕ, на трансформатори струму та ємнісні трансформатори напруги, силові трансформатори, ОПН, кабельні муфти та прохідні вводи. Цільний елемент має довжину до 1800 мм. Довші ізолятори збирають з кількох частин епоксидним склеюванням, і склеєна покришка досягає 4700 мм. Досвід PPC у цій технології склеювання перевищує 50 років. Склеєні покришки дають довгу ізоляційну колону для апаратів найвищих класів напруги. Діаметр ребра до 430 мм, внутрішній діаметр 80–280 мм.

Властивості матеріалу відповідають вимогам IEC 60672. Виробник виділяє для своїх покришок меншу масу і об'єм, підвищений поверхневий опір струмам витоку, що краще використовує довжину шляху витоку, а також кращу поведінку в експлуатації та при забрудненні. Для покришок, що працюють під внутрішнім тиском, у каталозі наведено розрахунок згинального моменту, еквівалентного розрахунковому тиску, а напруження від тиску в порцеляні має бути не більше 0,25 від напруження на вигин. Ізолятор має витримати тиск у 4,25 раза вищий за розрахунковий протягом 5 хвилин.

Профіль ребер проєктують за рекомендаціями IEC 60815, де наведено правила вибору шляху витоку залежно від умов навколишнього середовища. Каталог задає конкретні обмеження. Для малих ізоляторів висотою менше 550 мм або з вильотом ребра не більше 40 мм відстань між ребрами може бути від 20 мм. Відношення кроку до вильоту ребра не менше 0,65 для ребер без підребер і не менше 0,8 для ребер з підребрами, а відношення шляху витоку до розрядної відстані на будь-якій ділянці має бути менше 5. Допуск на діаметр становить ±(0,04 d + 1,5 мм) для d до 300 мм, кутове відхилення отворів верхнього і нижнього фланців стандартно 1°. Допуски на площинність і співвісність фланців залежать від висоти ізолятора і задані в каталозі формулами.

Для виробника апаратів це означає покришку, розраховану під його креслення, з контрольованими допусками на розміри, площинність і співвісність фланців. Для служби експлуатації PPC Hollow цікаві як заміна пошкоджених порцелянових покришок на вимикачах, ТС і вводах. У цьому разі вибір ведуть за кресленням апарата, класом напруги, внутрішнім діаметром і типом фланців, а за потреби і за розрахунковим внутрішнім тиском.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
