PPC Fiber Optic Hole — опорні ізолятори з каналом для оптоволокна до BIL 2550 кВ
PPC Fiber Optic Hole є опорними ізоляторами з наскрізним герметичним каналом для прокладання оптоволокна та датчиків, рівень ізоляції BIL до 2550 кВ. Їх застосовують на цифрових підстанціях і в системах онлайн-діагностики обладнання.
- Рівень ізоляції BIL
- до 2550 кВ
- Канал
- Ø15–20 мм по всій довжині, крізь верхній і нижній фланці, з гумовим ущільненням
- Виконання
- усі стандартні та нестандартні порцелянові й гібридні опорні ізолятори PPC
- Міцність
- канал не знижує міцність на вигин (підтверджено випробуваннями)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

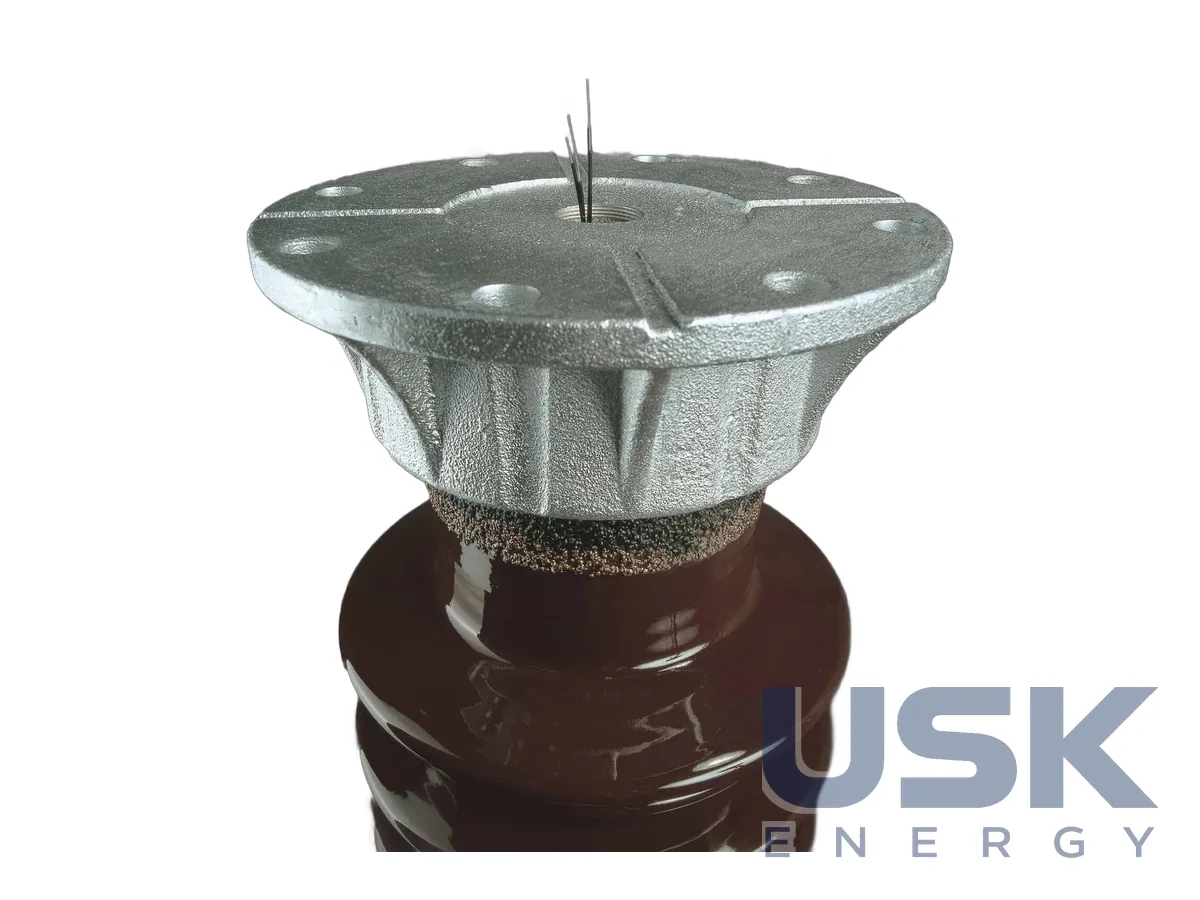

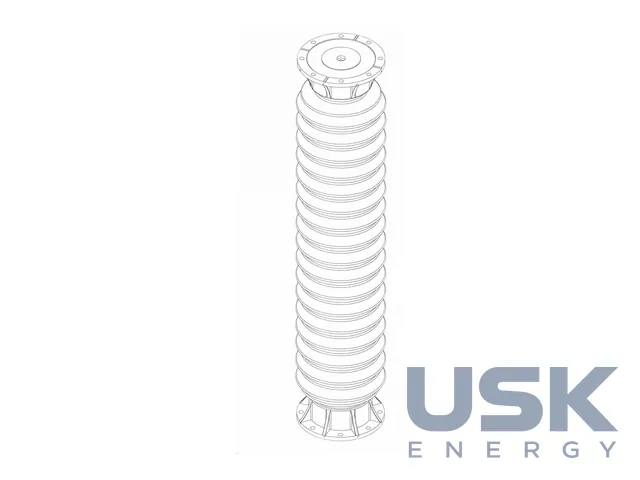

PPC Fiber Optic Hole виготовляється на базі звичайного опорного порцелянового або гібридного ізолятора, але має всередині наскрізний канал для оптичного волокна та кабелів датчиків. Рішення з'явилося у PPC ще в середині 90-х і відтоді працює на об'єктах замовників, де через ізолятор треба передати сигнал від датчика на потенціалі до системи збору даних на землі. Типові сфери застосування цифрові підстанції та системи онлайн-діагностики, які відстежують стан ізоляції та попереджають відмови в мережах змінного і постійного струму. Датчик або оптичний вимірювальний пристрій на високому потенціалі отримує захищений шлях для волокна прямо крізь тіло опорної колони, а не по її зовнішній поверхні.

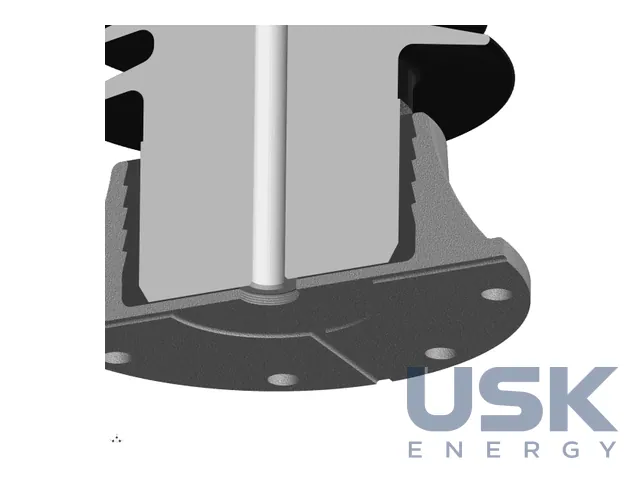

Канал діаметром Ø15–20 мм проходить прямо по всій довжині ізолятора, крізь верхній і нижній фланці. Гумова вставка герметизує його, тож волога і бруд усередину не потрапляють, а дані від датчика йдуть без перешкод. Найпоширеніший спосіб передачі в таких системах оптичний сигнал світловими імпульсами. Він нечутливий до радіочастотних перешкод, які на високовольтній підстанції неминучі. Для датчиків на високому потенціалі оптичний канал зручніший за мідний кабель, бо не створює гальванічного зв'язку з землею.
Канал розташований на нейтральній осі перерізу, де під час вигину немає поздовжніх напружень і деформацій. Тому механічна міцність ізолятора не змінюється. Це перевірили численними випробуваннями на вигин у лабораторії PPC і в зовнішніх лабораторіях. Середня міцність на вигин і стандартне відхилення залишилися в межах, характерних для стандартних опорних ізоляторів без каналу. Отже, при проєктуванні опорної конструкції можна використовувати ті самі механічні класи, що й для звичайних виробів. Додатковий канал не змушує переходити на більший типорозмір ізолятора або посилювати опорну конструкцію.
Виготовити таку конструкцію можна лише холодним ізостатичним пресуванням (CIP). Звичайна мокра екструзія не дає потрібної точності, щоб отримати канал з точно витриманими розмірами по всій висоті колони. Ізостатична заготовка формується з сухого порошку під високим тиском, тому геометрію каналу закладають ще на етапі пресування. Саме ця технологія дає PPC змогу випускати такі вироби серійно, а не як поодинокі зразки, і при цьому зберігати властивості ізостатичної порцеляни.
Виконання з каналом доступне для всіх стандартних і нестандартних порцелянових та гібридних опорних ізоляторів PPC. Рівень ізоляції сягає BIL 2550 кВ, тобто канал можна замовити і для ізоляторів найвищих класів напруги. Конкретну конструкцію часто доопрацьовують разом із замовником, під його датчики, вимоги до прокладання волокна і тип фланців. Для інженера це спосіб вбудувати моніторинг в опорну ізоляцію без окремих конструкцій і без втрати механічних характеристик колони. Такий ізолятор ставлять на місце звичайного, а волокно виводять крізь нижній фланець у шафу системи збору даних.
Технічні характеристики
| Рівень ізоляції BIL | до 2550 кВ |
|---|---|
| Канал | Ø15–20 мм по всій довжині, крізь верхній і нижній фланці, з гумовим ущільненням |
| Виконання | усі стандартні та нестандартні порцелянові й гібридні опорні ізолятори PPC |
| Міцність | канал не знижує міцність на вигин (підтверджено випробуваннями) |
| Технологія | холодне ізостатичне пресування (CIP) |
Запит ціни та строку поставки
PPC Fiber Optic Hole — опорні ізолятори з каналом для оптоволокна до BIL 2550 кВ, PPC Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 00 10 |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 00 |
| HTSUS (США) | 8546 20 00 60 |
| Митний тариф КНР | 8546 20 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діаметр каналу для оптоволокна?
Канал має діаметр Ø15–20 мм і проходить по всій довжині ізолятора крізь обидва фланці.
Чи впливає канал на механічну міцність?
Ні, випробування показали, що міцність на вигин не знижується.
Для яких ізоляторів доступне це виконання?
Канал роблять у всіх стандартних і нестандартних порцелянових та гібридних опорних ізоляторах PPC до BIL 2550 кВ.
