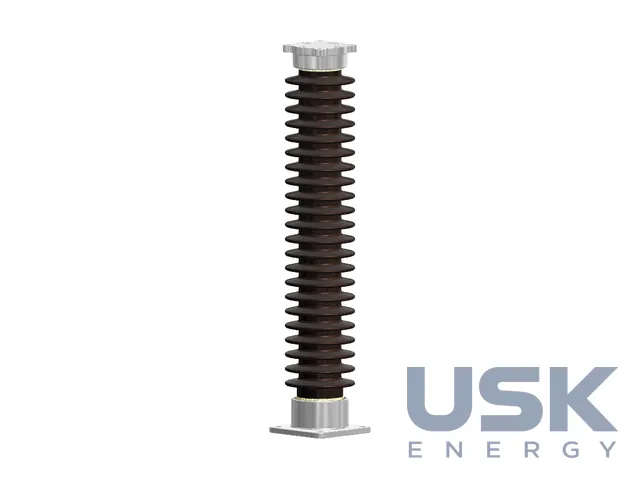

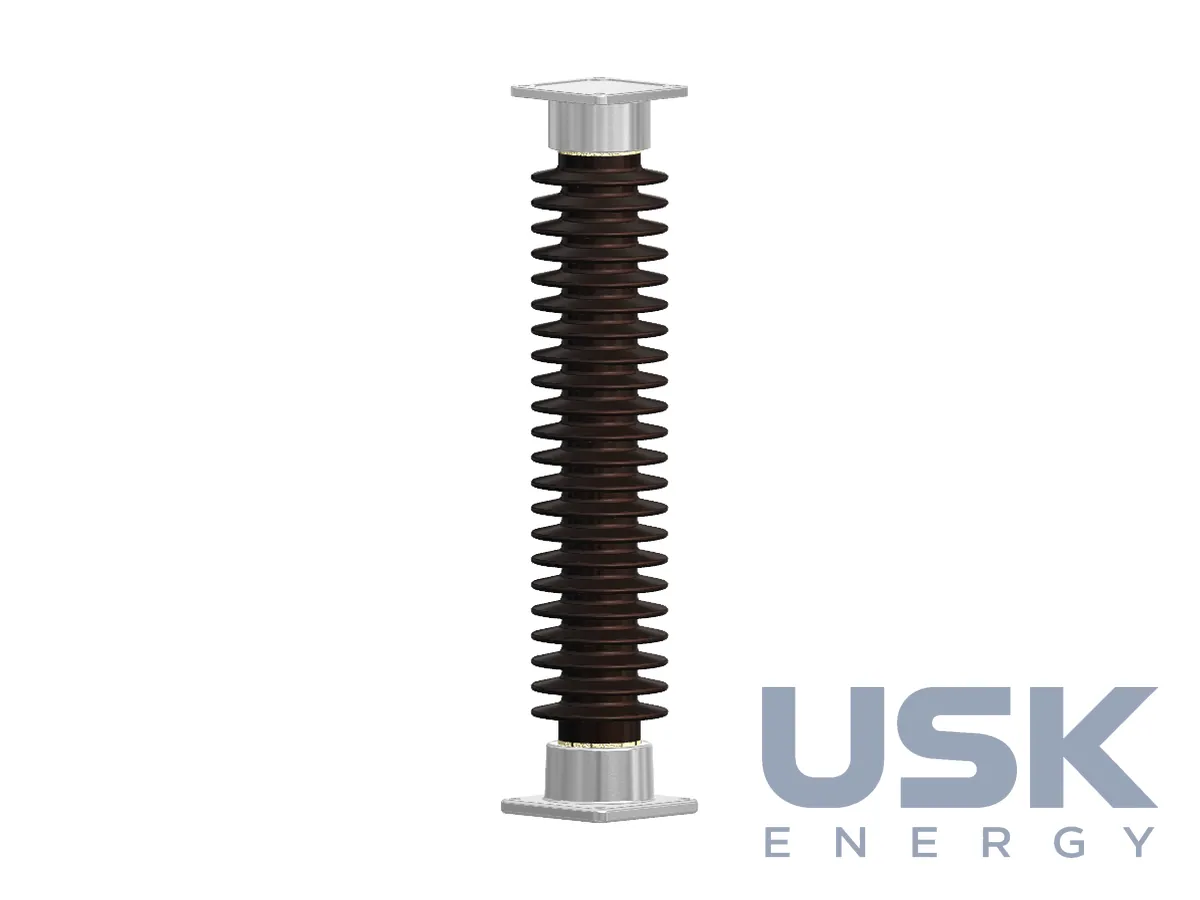

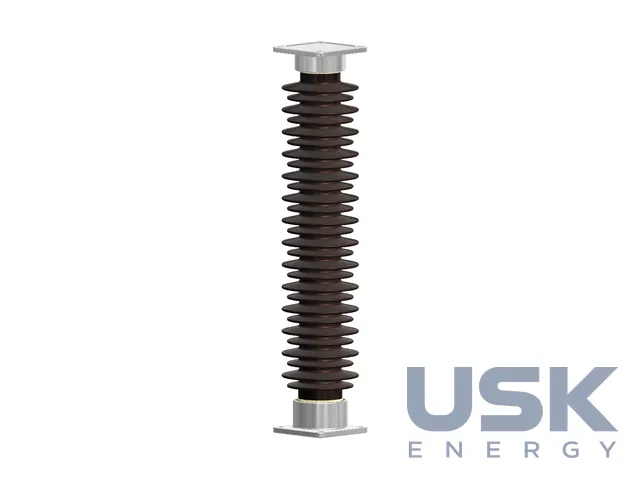

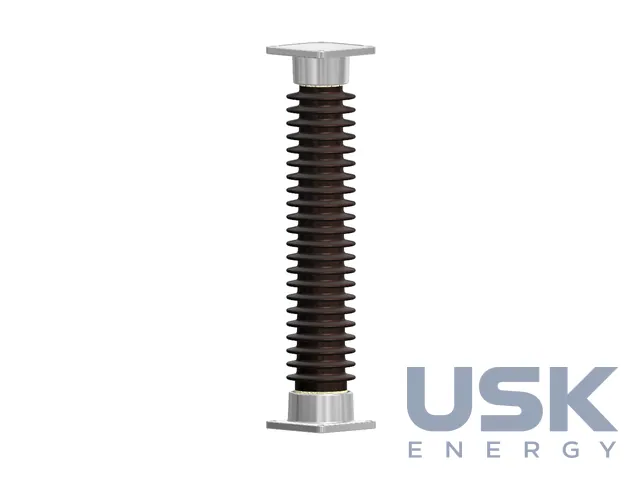

PPC IOS-35 / IOS-110 — порцелянові опорні ізолятори типорозмірів ІОС для 35 і 110 кВ

Опис

PPC IOS-35 та IOS-110 виготовляються для прямої заміни порцелянових опорних ізоляторів ІОС-35 і ІОС-110, які масово стоять на підстанціях і в роз'єднувачах мереж 35 і 110 кВ. Їх приєднувальні розміри відповідають типу ІОС, тому новий ізолятор стає на місце старого без переробки цоколів, рам роз'єднувачів чи ошиновки. Для замовника це спосіб оновити ізоляцію на діючому обладнанні, не змінюючи проєкт підстанції. Ізолятори зовнішнього виконання, глазур коричнева, що зберігає звичний вигляд обладнання на відкритих розподільчих пристроях.

IOS-35 має рівень ізоляції BIL 195 кВ, витримує навантаження на вигин 5–10 кН залежно від виконання. Довжина шляху витоку становить 1050 мм, висота ізолятора 440–500 мм. Таких параметрів достатньо для заміни на ділянках 35 кВ, де ізолятор несе шини, контакти роз'єднувача або іншу апаратуру. Вибір конкретного виконання ведуть за потрібною механічною міцністю та висотою, яку треба зберегти в існуючій конструкції.

IOS-110 розрахований на BIL 450 кВ. Навантаження на вигин становить 6–20 кН, шлях витоку 2000–2230 мм, висота 1100 мм. Висота однакова для виконань IOS-110, тож заміна не змінює відстаней у вузлі роз'єднувача. Ряд виконань IOS-110-300/-400/-600/-1250/-2000 випускається у варіантах -I, -II та -M, тож під конкретну схему можна підібрати потрібну комбінацію міцності та висоти. На ізоляторі наноситься маркування з позначенням «PPCI», роком випуску, номером виробу на кшталт IOS-110-2000-01-M і серійним номером.

Кріплення виконується 4 отв. Ø18 мм на квадраті 160/194 мм, як у ізоляторів, що замінюються. Арматуру виготовляють з високоміцного чавуну з гарячим цинкуванням, яке захищає фланці від корозії на відкритому повітрі. Порцеляна та технологія ті самі, що й у інших опорних ізоляторів PPC для підстанцій, різниця з іншими виробами серії лише в приєднувальних розмірах, узятих від ІОС.

Для служби експлуатації та проєктних організацій такі ізолятори закривають типову задачу. Старі ІОС-35 і ІОС-110 з тріщинами, сколами або зниженою міцністю треба замінити, а переробляти роз'єднувачі та конструкції немає ні часу, ні бюджету. Підбір ведуть за класом напруги, номером виконання, потрібним навантаженням на вигин і шляхом витоку з урахуванням забруднення майданчика. Стандартні типи ізоляторів середньої напруги PPC пропонує через онлайн-каталог MV e-shop, інші виконання доступні на запит. Перед заміною варто звірити висоту, діаметр кола кріплення та клас міцності за кресленням вузла. Маркування з роком випуску і серійним номером спрощує облік ізоляторів на підстанції та простежуваність партії. Якщо однотипних ізоляторів багато, перелік позицій з номерами виконань зручно скласти ще на етапі обстеження підстанції.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
