PPC Hybrid — гібридні опорні ізолятори (порцеляновий стрижень + силіконова оболонка)

Опис

Гібридні опорні ізолятори PPC Hybrid з'явилися як відповідь на дві проблеми. Звичайна порцеляна в сильно забруднених районах потребує частого миття і обслуговування. Композитні опорні ізолятори зі склопластиковим стрижнем погано тримають великі згинальні навантаження і сильно прогинаються, а полімерні опорні колони за даними виробника обмежені класами напруги близько 170 кВ. Гібридна конструкція бере від порцеляни механічну міцність і малий прогин, а від силікону гідрофобність і стійкість до забруднення.

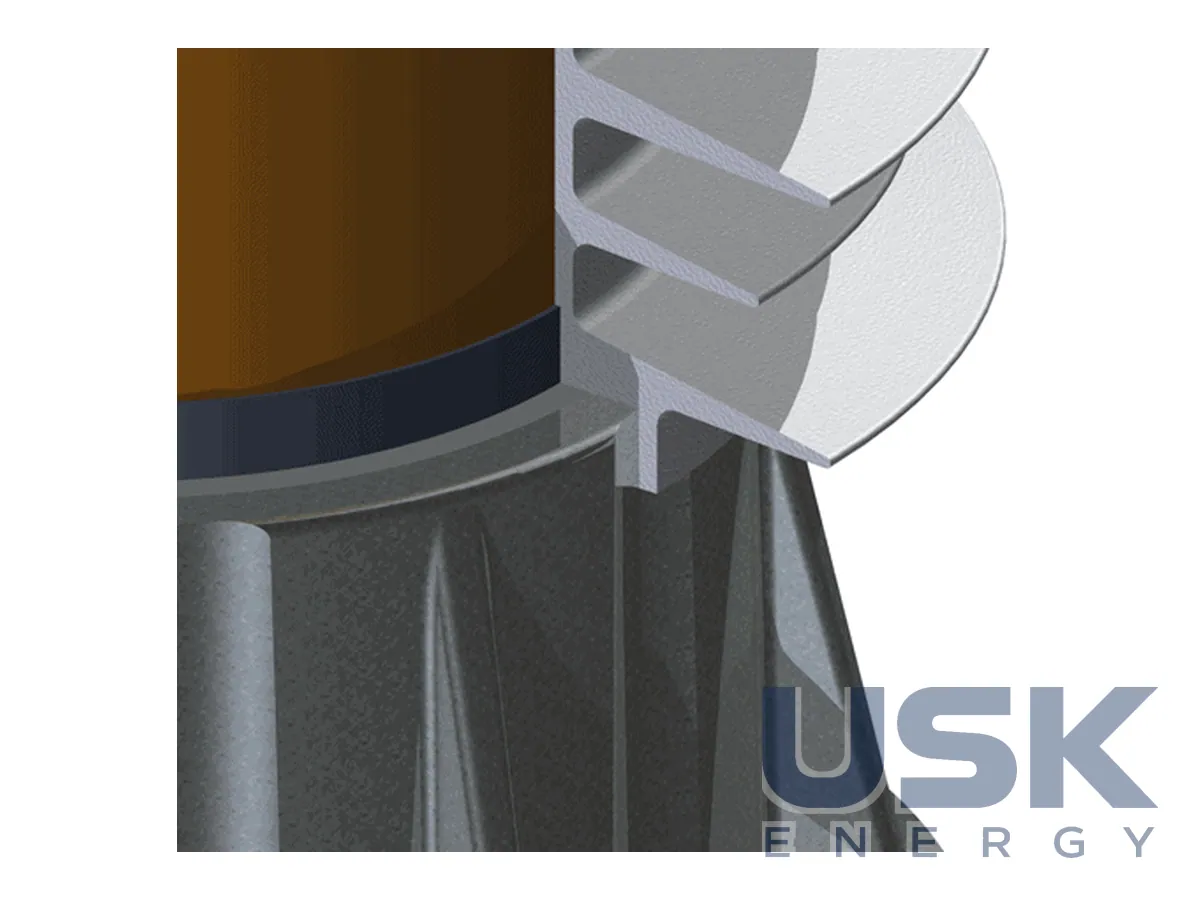

Стрижень суцільний, з високоміцної глиноземистої порцеляни C130 за IEC 60672. Матеріал не старіє і не має проблем з електрокорозією. Порцеляновий стрижень виготовляють ізостатичним пресуванням, після обточування, глазурування та випалу його розрізають на потрібну висоту. На кінці цементують оцинковану арматуру з чавуну з кулястим графітом. Оболонку з HTV-силікону формують литтям під тиском у кілька сотень бар при температурі понад 160°C. Висока в'язкість силікону вимагає саме такого режиму, зате зчеплення оболонки зі стрижнем виходить щільним без штучних ущільнень. Прогин під згинальним навантаженням у гібридного ізолятора дуже обмежений, бо його визначає жорсткий керамічний стрижень.

Силіконові компаунди PPC спираються на понад 30 років досвіду SEDIVER у композитах, розробку ведуть у лабораторії в Сен-Йоре у Франції. Вміст наповнювача ATH у силіконі становить щонайменше 45 % за масою, а такий матеріал за досвідом експлуатації краще опирається ерозії, ніж рідкий силікон LSR з малою часткою ATH. Відбір компаунду включає тест на трекінг-колесі, тест на похилій площині, 1000 годин у сольовому тумані і 5000 годин багатофакторного старіння. Такий набір випробувань відсіює матеріали, що швидко втрачають гідрофобність під дією часткових розрядів. Ребра мають аеродинамічний профіль за IEC 60815.

Довжина окремого елемента сягає 2900 мм, діаметр ребра до 520 мм. Консольна міцність гібридних ізоляторів починається від 6 кН і перевищує 40 кН, а залежно від висоти можна досягти 100 кН. Ізолятори відповідають вимогам IEC 62217, IEC 60587, IEC 62231, IEC 60168 та IEC 60273, для визначень і методів випробувань гібридних ізоляторів діє IEC TS 62896:2015. Виробник також працює за стандартами ANSI. Гнучкість у виборі розмірів стрижня і шляху витоку дає змогу підібрати ізолятор під конкретний ступінь забруднення майданчика.

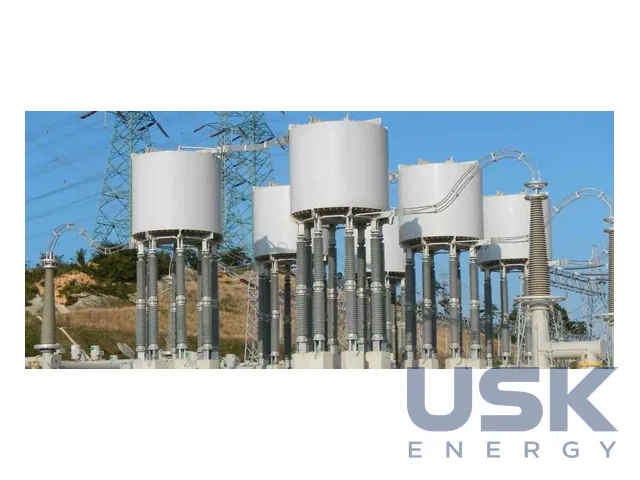

Основні сфери застосування HVDC і зони сильного забруднення, промислові, пустельні та прибережні, а також опори реакторів. Серійне виробництво триває з 2012 р., ізолятори пройшли польові випробування і поставлені на проєкти в різних країнах. Якщо з часом силіконова оболонка втратить частину гідрофобності, її теоретично можна відновити RTV-покриттям, залежно від ступеня втрати. Обсяг миття та обслуговування в порівнянні зі звичайною порцеляною помітно менший. Від умов експлуатації та географії майданчика залежить, як довго зберігається гідрофобність оболонки, тому ступінь забруднення варто закладати в специфікацію.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
