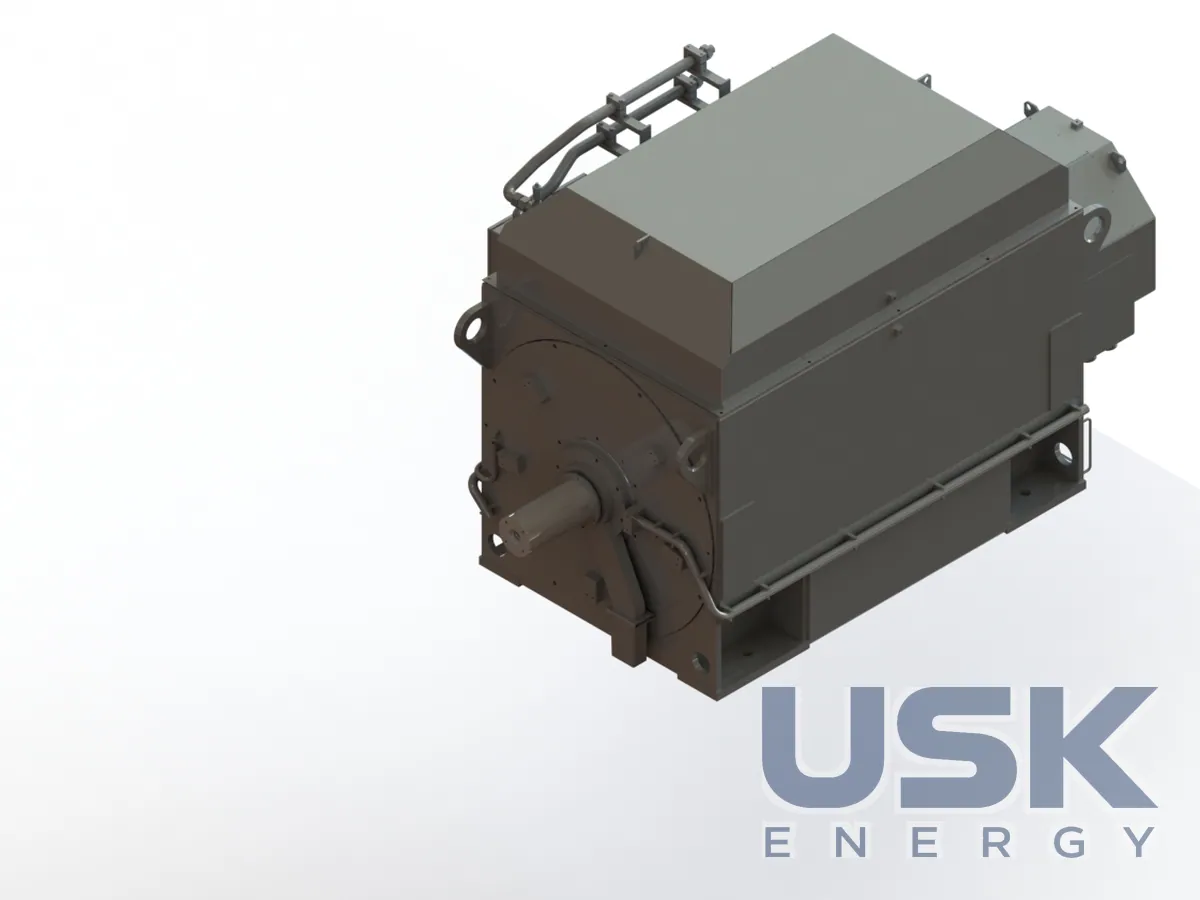

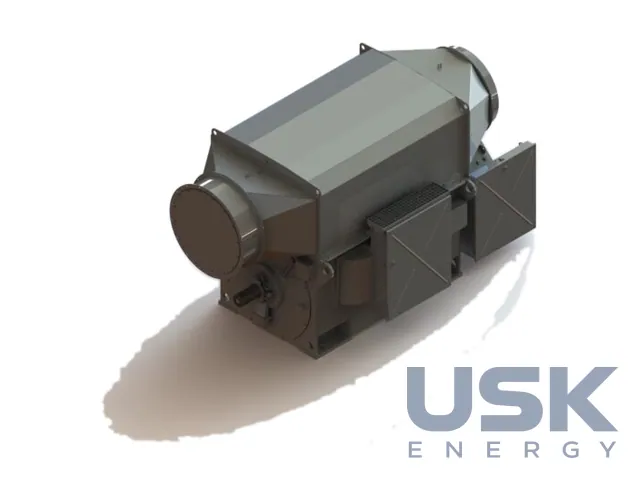

ELIN MRL / MRM — асинхронні генератори подвійного живлення (DFIG) для ВЕУ до 8 МВт
ELIN MRL та MRM — асинхронні генератори з фазним ротором потужністю до 8000 кВт для вітроенергетичних установок із редуктором. Вони працюють за схемою подвійного живлення (DFIG), де статор під’єднано до мережі напряму, а ротор через контактні кільця живиться від перетворювача частоти. Перетворювач розраховують лише на частину потужності генератора, і силова електроніка виходить дешевшою.
- Тип
- асинхронний з фазним ротором (DFIG)
- Потужність
- до 8000 кВт
- Напруга
- до 1 кВ
- Частота обертання
- 1000–1800 об/хв (ПЧ у колі ротора, 0–1800 об/хв)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Схема DFIG давно відпрацьована у вітроенергетиці. Генератор стабільно працює в режимах змінної швидкості, а процедури його обслуговування добре знайомі сервісним бригадам. Номінальна напруга MRL та MRM до 1 кВ, частота обертання 1000–1800 об/хв. Перетворювач у колі ротора розширює діапазон регулювання до 0–1800 об/хв. Через контактні кільця проходить лише потужність ковзання, тому шафа перетворювача помітно менша за ту, яку потребує машина з повним перетворювачем.
Дві серії відрізняються охолодженням. MRL має вбудований теплообмінник повітря–повітря, MRM охолоджується через вбудований теплообмінник повітря–вода. Габарити за IEC 500–710, монтажне виконання IM B3, тобто машина на лапах. Генератор разом із вузлом контактних кілець захищено до IP54, ізоляція класу F або H. Машини виготовляють за IEC 60034, а на запит також за CSA C22.2 та UL 1004. Поряд із наземним і морським виконанням є версії для спекотного та холодного клімату. У комплектацію входять поширені датчики температури й вібрації та енкодери.
Вітрогенератори ELIN будують за платформним принципом. У межах однієї родини потужностей, наприклад 3–5 МВт, підшипникові вузли, система охолодження та інтерфейси спільні, а потужність змінюють обмоткою. Для оператора вітропарку це менше позицій запасних частин і однакові процедури обслуговування, навіть якщо на майданчику стоять турбіни різної потужності. Ротори балансують за ISO 21940-11 класу G2.5, покриття проходять випробування сольовим туманом за ISO 9227. Розрахунковий строк служби до 30 років.
Власне ELIN Motoren випускає генератори для ВЕУ потужністю 2–8 МВт, по групі діапазон ширший, від 1,5 до 15 МВт. Складання вітрогенераторів ведуть також заводи в Боснії (2,0–6,8 МВт) та Індії (1,5–7 МВт). У світі працює понад 20 000 вітрогенераторів ELIN. Генератори ELIN стоять, зокрема, на вітропарках Dürnkrut, Sanganeri, Merdelou, Janneby та Jakoba Rippolder. Під час заміни генератора на діючій турбіні задають потужність, напругу, діапазон швидкостей, тип охолодження та посадкові розміри в гондолі, а також параметри наявного перетворювача ротора.
Технічні характеристики
| Тип | асинхронний з фазним ротором (DFIG) |
|---|---|
| Потужність | до 8000 кВт |
| Напруга | до 1 кВ |
| Частота обертання | 1000–1800 об/хв (ПЧ у колі ротора, 0–1800 об/хв) |
| Габарит IEC | 500–710 |
| Охолодження | MRL — вбудований теплообмінник повітря–повітря; MRM — повітря–вода |
| Ступінь захисту | до IP54 (генератор і система контактних кілець) |
| Ізоляція | F або H |
| Монтаж | IM B3 |
| Стандарти | IEC 60034; CSA C22.2 та UL 1004 на запит |
| Балансування | ISO 21940-11, G2.5 |
Запит ціни та строку поставки
ELIN MRL / MRM — асинхронні генератори подвійного живлення (DFIG) для ВЕУ до 8 МВт, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА–350 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають генератори ELIN MRL та MRM?
До 8000 кВт за напруги до 1 кВ. Робоча частота обертання 1000–1800 об/хв, з перетворювачем у колі ротора діапазон регулювання 0–1800 об/хв.
Чим MRL відрізняється від MRM?
Системою охолодження. MRL має вбудований теплообмінник повітря–повітря, MRM охолоджується теплообмінником повітря–вода.
За якими стандартами виготовляють і балансують генератори?
Генератори випускають за IEC 60034, на запит за CSA C22.2 та UL 1004. Ротори балансують за ISO 21940-11 класу G2.5, покриття випробовують сольовим туманом за ISO 9227.
