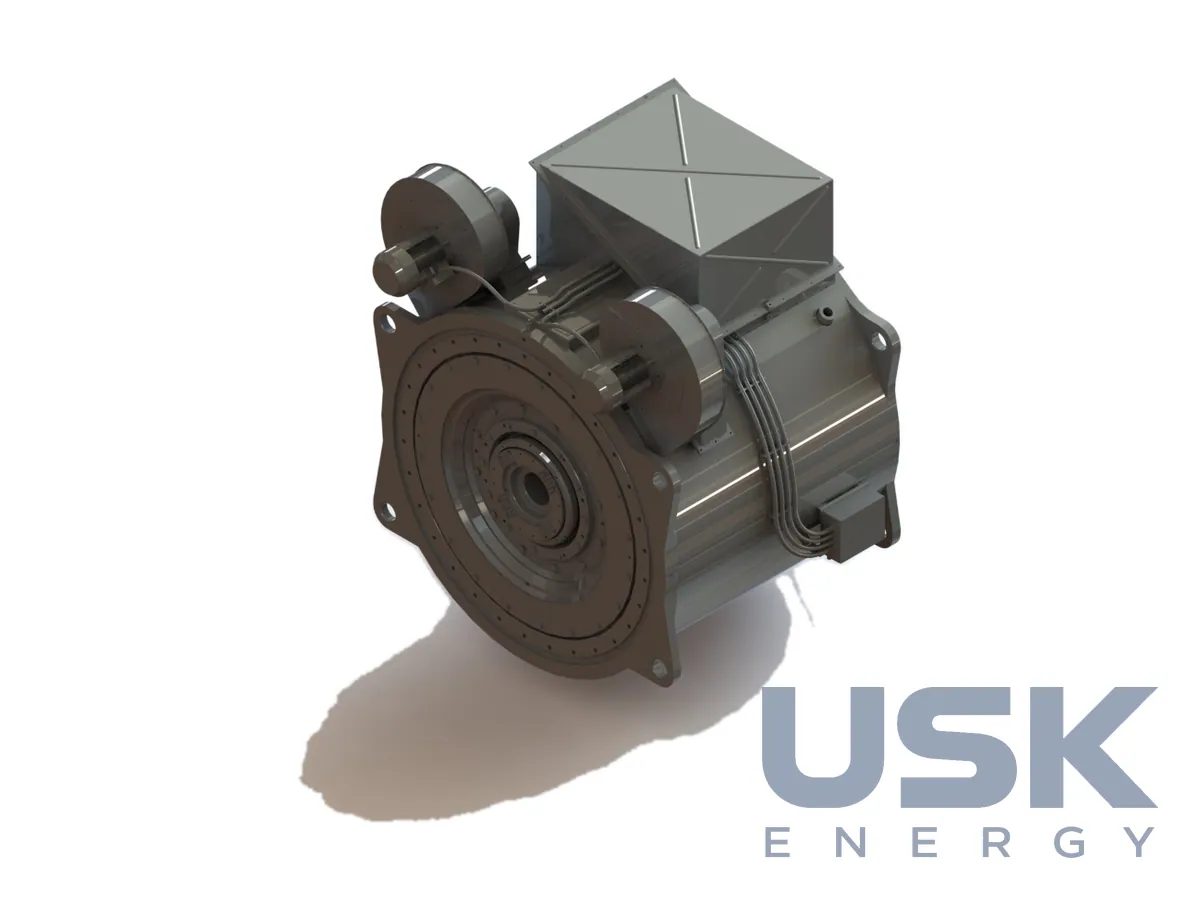

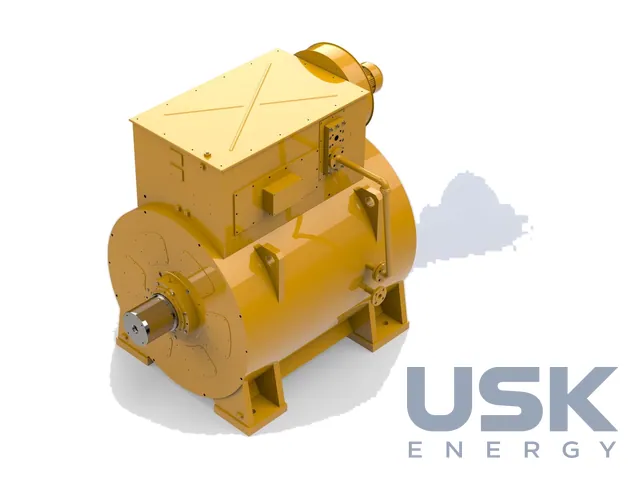

ELIN MPSF — синхронна машина з постійними магнітами до 15 МВт (генератор ВЕУ / привод), до 1 кВ
ELIN MPSF — низьковольтна синхронна машина з ротором на постійних магнітах потужністю до 15 000 кВт і напругою до 1 кВ. Її ставлять генератором у вітроенергетичні установки з повним перетворювачем частоти, з активним випрямлячем AFE або без нього. Друга сфера застосування машини стосується високомоментних приводів.
- Тип
- синхронна машина з постійними магнітами (PM)
- Потужність
- до 15 000 кВт
- Момент
- 20 000–400 000 Нм
- Напруга
- до 1 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У вітроенергетиці виробники турбін поступово переходять від генераторів подвійного живлення до машин на постійних магнітах, і MPSF належить саме до цього класу. Серед PM-генераторів ELIN окремо виділяє середньошвидкісні MS PMG, які працюють у парі із середньошвидкісним редуктором. Такі генератори компактніші, мають високий ККД і менше навантажують механіку трансмісії. Машини розраховано на ВЕУ потужністю до 15 МВт, у тому числі морські. Статори для офшорних генераторів до 14 МВт складає завод групи в Боснії.
Момент на валу становить 20 000–400 000 Нм. Від перетворювача машина працює в діапазоні 0–1800 об/хв, габарити за IEC охоплюють 500–1250. Обмотку статора виконують з ізоляцією класу F або H, ступінь захисту корпусу до IP54. Тепло знімає водяна сорочка або теплообмінник, повітря–вода чи повітря–повітря, залежно від того, що є на об’єкті. Стандартні монтажні виконання IM B3 (IM1001) та IM B14 (IM3601), інші погоджують на запит.
Ротор PM-машин ELIN буває двох типів. У першому магніти лежать на поверхні й утримуються бандажем. У другому їх вбудовано в пакет ротора, і така машина краще використовує зону послаблення поля. Обмотку статора роблять розподіленою двошаровою або зосередженою, друга має коротші лобові частини. Постійні магніти чутливі до перегріву, механічних ударів і некоректного живлення обмотки, тому захист від цих режимів закладають ще під час проєктування. Від цього залежать і температурні датчики в обмотці, і логіка захистів перетворювача.
Є наземні й морські виконання. Для приводних задач на запит постачають компактну версію у вигляді інтегрованого агрегату «генератор + привод». Машини виготовляють за IEC 60034, на запит також за CSA C22.2 та UL 1004. До комплекту входять датчики температури й вібрації, енкодери та радіальні ущільнення вала. Поза вітроенергетикою MPSF ставлять на екструдери та інші високомоментні механізми.
У запиті на підбір машини одразу задають потужність і момент, діапазон швидкостей, тип і параметри перетворювача, спосіб охолодження, монтажне виконання та стандарт приймання. Для ВЕУ додають умови встановлення (наземна чи морська турбіна) і розміри посадкового місця в гондолі.
Технічні характеристики
| Тип | синхронна машина з постійними магнітами (PM) |
|---|---|
| Потужність | до 15 000 кВт |
| Момент | 20 000–400 000 Нм |
| Напруга | до 1 кВ |
| Частота обертання | 0–1800 об/хв (з ПЧ) |
| Габарит IEC | 500–1250 |
| Охолодження | водяна сорочка, теплообмінник повітря–вода або повітря–повітря |
| Ступінь захисту | до IP54 |
| Ізоляція | F або H (обмотка статора) |
| Монтаж | IM B3 (IM1001), IM B14 (IM3601) |
| Стандарти | IEC 60034; CSA C22.2, UL 1004 на запит |
Запит ціни та строку поставки
ELIN MPSF — синхронна машина з постійними магнітами до 15 МВт (генератор ВЕУ / привод), до 1 кВ, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА–350 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність розрахована ELIN MPSF?
Машина низьковольтна, напругою до 1 кВ. Потужність сягає 15 000 кВт, момент 20 000–400 000 Нм.
Для яких ВЕУ підходять генератори MPSF?
Для вітроустановок потужністю до 15 МВт, у тому числі морських, з повним перетворювачем частоти. Статори для офшорних генераторів до 14 МВт складають на заводі групи в Боснії.
Яке охолодження та ступінь захисту має MPSF?
Охолодження водяною сорочкою або теплообмінником повітря–вода чи повітря–повітря. Ступінь захисту до IP54, ізоляція обмотки статора класу F або H.
