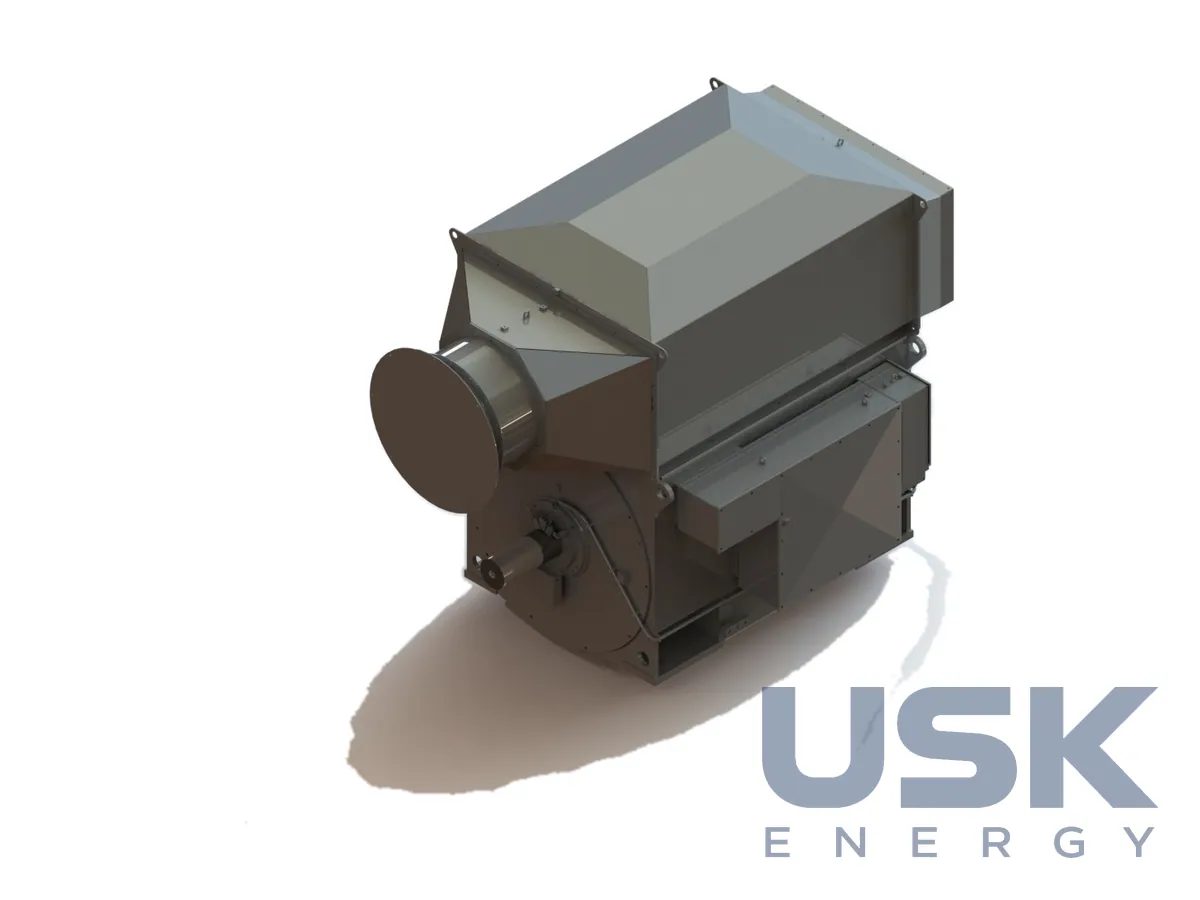

ELIN MKL / MKM — асинхронні генератори з короткозамкненим ротором (SCIG) для ВЕУ до 8 МВт
ELIN MKL та MKM — асинхронні генератори з короткозамкненим ротором (SCIG) потужністю до 8000 кВт для вітроенергетичних установок із редуктором. Їх під’єднують до мережі напряму або через повний перетворювач частоти, який керує швидкістю та реактивною потужністю. Генератори підходять для нових ВЕУ і для заміни машин під час реконструкції вітропарків.
- Тип
- асинхронний з короткозамкненим ротором
- Потужність
- до 8000 кВт
- Напруга
- до 1 кВ
- Частота обертання
- 0–1800 об/хв (ПЧ у колі статора)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ротор SCIG не має обмотки та контактних кілець. Вузлів, що зношуються, у такому генераторі мало, обслуговування обходиться дешево, а машина витримує важкі умови й роботу в широкому діапазоні швидкостей. Напруга генераторів до 1 кВ, частота обертання до 1800 об/хв. З перетворювачем у колі статора діапазон регулювання становить 0–1800 об/хв, і генератор віддає в мережу стабільну потужність за змінного вітру. Схема з прямим під’єднанням до мережі обходиться без силової електроніки. У схемі з повним перетворювачем через нього проходить уся потужність генератора, зате швидкість ротора турбіни не прив’язана до частоти мережі.
MKL охолоджується вбудованим теплообмінником повітря–повітря, MKM має теплообмінник повітря–вода. Вибір між ними залежить від того, як організоване охолодження гондоли і чи є в ній рідинний контур. В обох випадках внутрішній контур повітря замкнений, тож обмотки менше нагріваються, а ізоляція служить довше. Ступінь захисту генератора до IP54, ізоляція класу F або H. Габарити за IEC 500–710, монтажне виконання IM B3, інші на запит. Генератори випускають за IEC 60034, на запит за CSA C22.2 та UL 1004, у наземному й морському виконанні, для спекотного та холодного клімату. Їх комплектують датчиками температури й вібрації та енкодерами.
Вітрогенератор постійно сприймає змінні механічні навантаження від турбулентності та динаміки ротора турбіни. Тому ELIN ставить посилені підшипникові вузли й динамічно балансує ротори за ISO 21940-11, клас G2.5, з розрахунку на строк служби до 30 років. Багатошарові антикорозійні покриття проходять випробування сольовим туманом за ISO 9227. Кліматичний клас виконання H, електричні відсіки мають захист IP55–IP65.
Монтажні інтерфейси виконують за галузевими нормами, тому генератор вписується в гондоли турбін різних виробників. ELIN постачає машину цілком або окремо статор чи ротор, коли треба відремонтувати або модернізувати наявний генератор. Для реконструкції вітропарку це зручно, бо раму гондоли не доводиться переробляти під нову машину. У запиті на заміну вказують схему під’єднання, напругу, швидкість, тип охолодження та розміри інтерфейсів наявного генератора.
Технічні характеристики
| Тип | асинхронний з короткозамкненим ротором |
|---|---|
| Потужність | до 8000 кВт |
| Напруга | до 1 кВ |
| Частота обертання | 0–1800 об/хв (ПЧ у колі статора) |
| Схеми | пряме під’єднання до мережі або повний перетворювач |
| Габарит IEC | 500–710 |
| Охолодження | вбудований теплообмінник повітря–повітря (MKL) або повітря–вода (MKM) |
| Ступінь захисту | до IP54 |
| Ізоляція | F або H |
| Монтаж | IM B3 |
| Стандарти | IEC 60034; CSA C22.2 та UL 1004 на запит |
Запит ціни та строку поставки
ELIN MKL / MKM — асинхронні генератори з короткозамкненим ротором (SCIG) для ВЕУ до 8 МВт, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА–350 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри мають генератори ELIN MKL та MKM?
Потужність до 8000 кВт, напруга до 1 кВ, частота обертання до 1800 об/хв. З перетворювачем у колі статора діапазон регулювання 0–1800 об/хв.
За якими схемами під’єднують генератор SCIG?
Напряму до мережі або через повний перетворювач частоти, який керує швидкістю та реактивною потужністю.
Який ступінь захисту та строк служби генераторів?
Генератор має захист до IP54, електричні відсіки IP55–IP65. Ротори балансують за ISO 21940-11 класу G2.5 з розрахунку на строк служби до 30 років.
