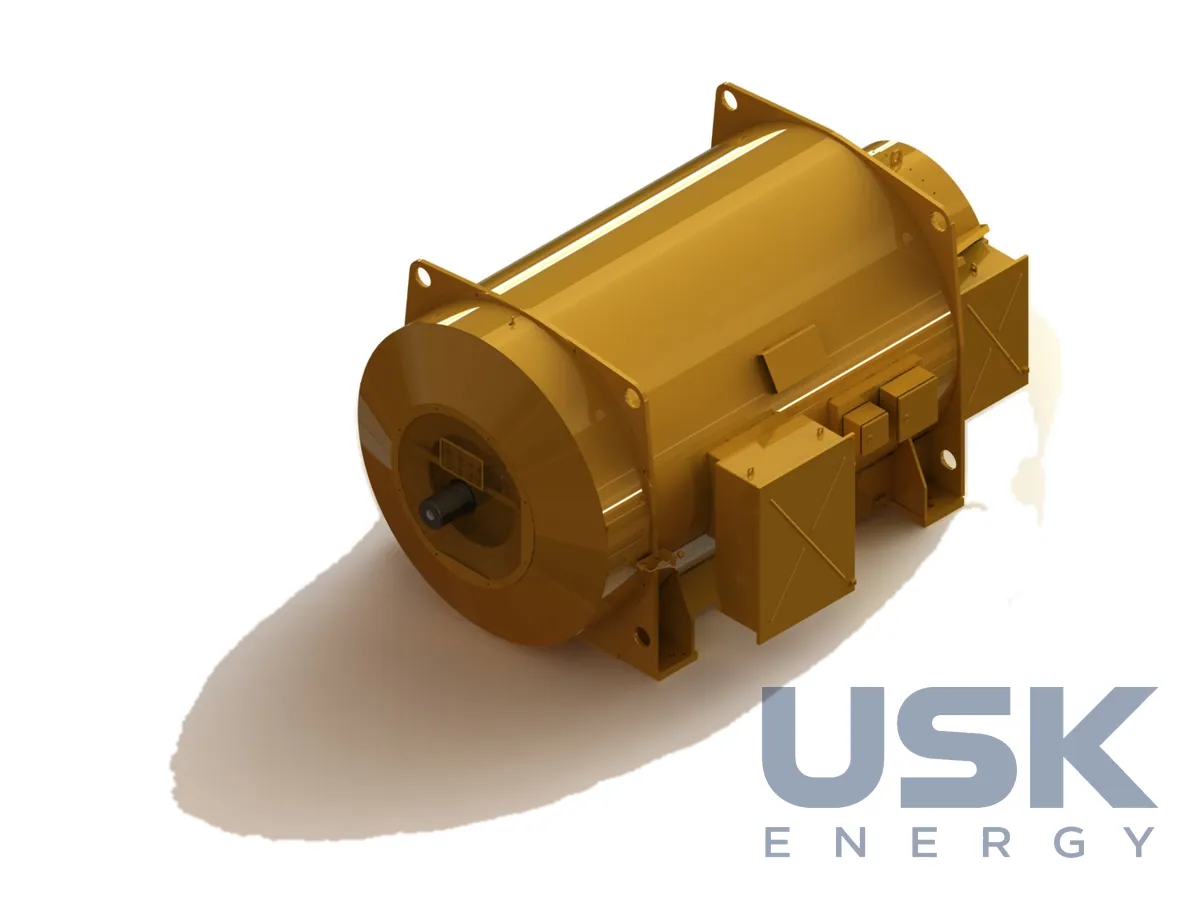

ELIN HRH / HRR — високовольтні асинхронні двигуни з фазним ротором до 8 МВт, 15 кВ
ELIN HRH та HRR — високовольтні асинхронні двигуни з фазним ротором і контактними кільцями потужністю до 8000 кВт за напруги до 15 кВ. Фазний ротор дає високий пусковий момент за обмеженого пускового струму, а швидкістю важкого механізму можна керувати. HRH має відкрите повітряне охолодження, HRR закрите трубчасте.
- Потужність
- до 8000 кВт
- Напруга
- до 15 кВ
- Частота обертання
- до 1800 об/хв
- HRH (повітряне охолодження)
- IC11, IC21, IC31; габарит 400–900; IP23
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трифазну обмотку ротора виконують із тією самою кількістю полюсів, що й обмотку статора, з’єднують у зірку або трикутник і виводять на три контактні кільця. До кілець під’єднують пусковий реостат або, у схемі подвійного живлення, перетворювач. Після розгону реостат виводять, кільця замикають накоротко, і двигун працює як звичайна асинхронна машина. Частота обертання обох серій до 1800 об/хв. Двигуни допускають прямий пуск, плавний пуск і роботу від ПЧ на напругу до 15 кВ, ізоляція класу F або H.

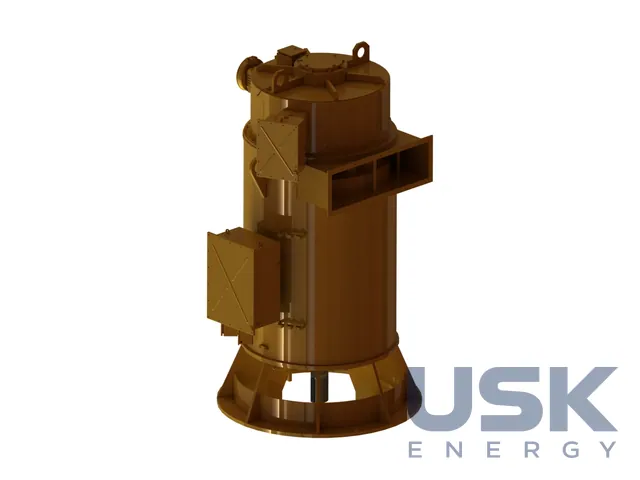

HRH охолоджується відкрито, повітрям за схемами IC11, IC21 або IC31 з однобічним чи двобічним підведенням. Габарити за IEC 400–900, ступінь захисту до IP23, монтажні виконання IM B3 (IM1001) та IM V1 (IM3011). HRR закритий, із трубчастим теплообмінником повітря–повітря IC511. У нього габарити 500–1250, захист до IP55 і три монтажні виконання, IM B3, IM B5 та IM V1. Для запилених цехів підходить саме закрите виконання HRR, для чистих машинних залів достатньо HRH.
Обидві серії виготовляють за IEC 60034 або NEMA MG1. Для вибухонебезпечних зон, морських установок і атомних станцій є спеціальна конструкція із сертифікацією ATEX та IECEx. Двигуни збирають на заводі ELIN Motoren у Прединзі (Австрія). Обмотки роторів і статорів високовольтних машин виготовляють також дочірні підприємства групи в Боснії та Індії.
Фазний ротор виправданий там, де механізм важко розганяти. Це кульові та стрижневі млини, дробарки, вентилятори з великим моментом інерції, компресори й насоси в цементній, гірничій, металургійній та енергетичній галузях. Інший випадок — слабка мережа, де прямий пуск короткозамкненого двигуна ускладнений через великий пусковий струм. HRH та HRR підходять на заміну високовольтних двигунів із фазним ротором АКН, АКЗ, ДАФ та їхніх аналогів.
Під заміну задають потужність, напругу статора, параметри ротора, частоту обертання, спосіб пуску та приєднувальні розміри. Дані ротора потрібні, щоб узгодити новий двигун з наявним пусковим реостатом або перетворювачем. Окремо обговорюють обслуговування вузла контактних кілець і щіток, від нього залежить міжремонтний інтервал.
Технічні характеристики
| Потужність | до 8000 кВт |
|---|---|
| Напруга | до 15 кВ |
| Частота обертання | до 1800 об/хв |
| HRH (повітряне охолодження) | IC11, IC21, IC31; габарит 400–900; IP23 |
| HRR (трубчасте охолодження) | IC511; габарит 500–1250; до IP55 |
| Пуск | DOL; плавний пуск і ПЧ |
| Ізоляція | F або H |
| Монтаж | IM B3, IM V1 (HRR також IM B5) |
| Стандарти | IEC 60034, NEMA MG1; ATEX, IECEx |
Запит ціни та строку поставки
ELIN HRH / HRR — високовольтні асинхронні двигуни з фазним ротором до 8 МВт, 15 кВ, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають двигуни ELIN HRH та HRR?
До 8000 кВт за напруги до 15 кВ, частота обертання до 1800 об/хв.
Чим відрізняються HRH і HRR?
HRH охолоджується відкрито за IC11, IC21 або IC31 зі ступенем захисту IP23 і габаритами 400–900. HRR закритий, з трубчастим теплообмінником IC511, захистом до IP55 і габаритами 500–1250.
Які двигуни з фазним ротором можна замінити серіями HRH і HRR?
Високовольтні двигуни АКН, АКЗ, ДАФ та їхні аналоги. Серії придатні для млинів, дробарок і вентиляторів із великим моментом інерції.
