ATB Wolong — вертикальні високовольтні асинхронні двигуни 3–13,8 кВ, 160–10 000 кВт (загальнопромислові та вибухонепроникні)
Вертикальні високовольтні асинхронні двигуни Wolong-ATB на 3–13,8 кВ охоплюють 160–10 000 кВт у двох серіях, загальнопромисловій і вибухонепроникній. Вісь двигуна розташована вертикально над робочою машиною. Основне навантаження — вертикальні насоси, мішалки, конвеєри, дробарки й лебідки.
- Напруга
- 3–13,8 кВ
- Потужність
- 500–10 000 кВт (вертикальні); 160–4500 кВт (вибухонепроникні вертикальні)
- Частота обертання
- 280–3600 об/хв; 500–3000 об/хв (Ex db)
- Охолодження
- IC611, IC616, IC666, IC81W, IC86W; IC411–IC516 (Ex db)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

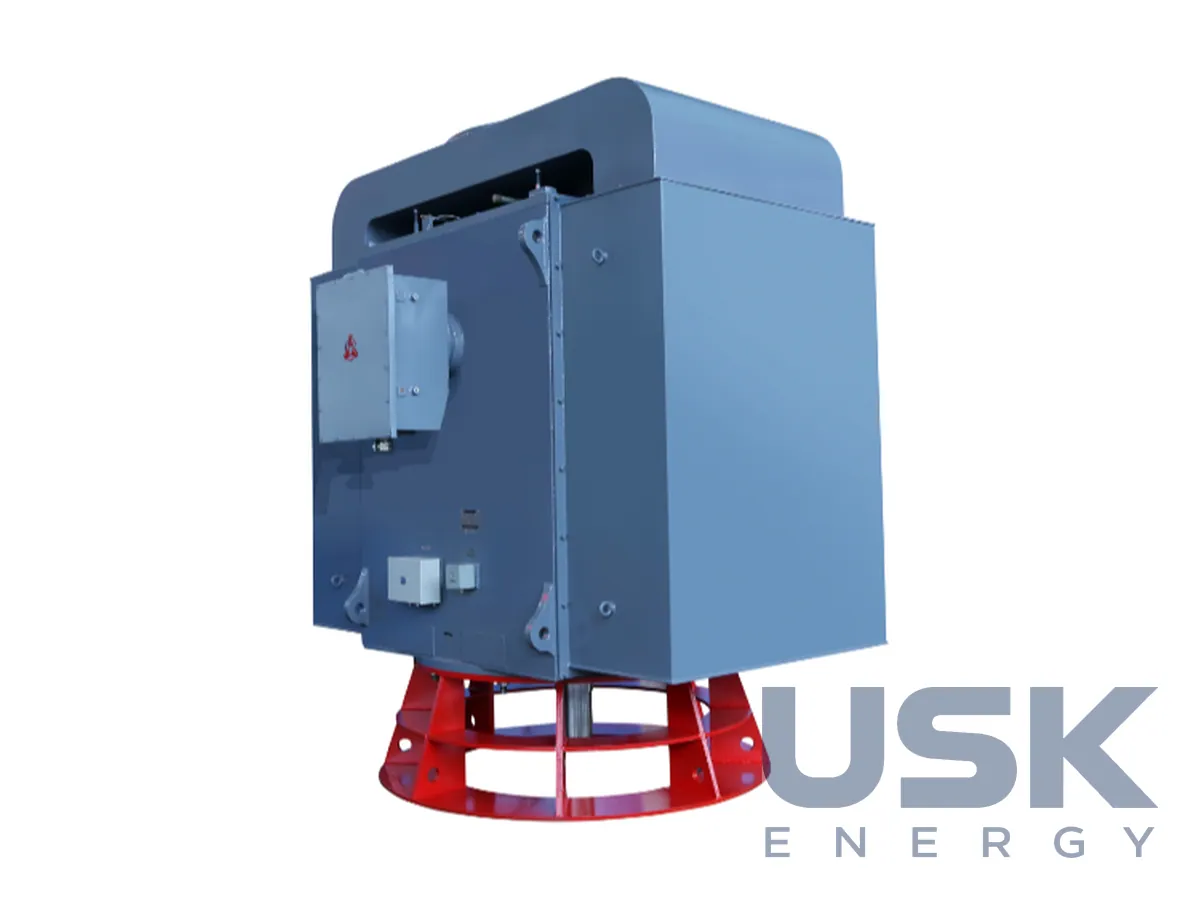

Перша серія призначена для загальнопромислових об'єктів і має теплообмінники. Потужність 500–10 000 кВт, частота обертання 280–3600 об/хв, напруга 3000–13 800 В. Охолодження виконують за схемами IC611, IC616 та IC666 з охолоджувачем повітря-повітря або IC81W та IC86W з повітряно-водяним охолоджувачем. Для небезпечних зон є Ex ec, Ex pxb і Ex pzc. Вал обертається на підшипниках ковзання або кочення, розрахованих на сприйняття осьових навантажень. Теплообмінник стоїть на корпусі, тож машина не потребує окремого повітропроводу з приміщення.

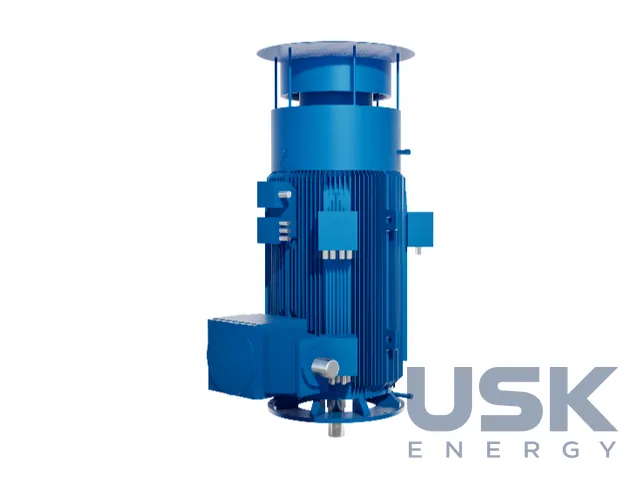

Друга серія вибухонепроникна, з видами захисту Ex db та Ex tb. Її параметри 160–4500 кВт, 500–3000 об/хв, 3000–13 800 В, охолодження IC411, IC416, IC511 або IC516. За описом виробника, підшипниковий вузол цієї серії не розрахований на додаткові осьові навантаження від робочої машини, і це враховують під час вибору насоса та його опор. Виробник відзначає знижену температуру підшипників, низький шум і вібрацію.
Монтажне виконання IMV1, фланцем донизу. Обидві серії працюють від мережі 50/60 Гц або від перетворювача частоти, мають ротор із литою алюмінієвою кліткою чи мідними стрижнями й ступінь захисту до IP66. Двигуни відповідають GB, IEC, NEMA, BS, API та EN і сертифіковані за IECEx, ATEX, CCC, MA, CSA, UL. Стандартна висота встановлення до 1000 м, на замовлення до 5000 м над рівнем моря. Мідні стрижні ротора доречні для частих пусків великих насосів, лита алюмінієва клітка закриває типові режими.
Галузі застосування — нафтова, газова й хімічна промисловість, вугільна галузь, металургія, електростанції, порти та машинобудування. На енергетичних об'єктах це вертикальні циркуляційні та конденсатні насоси, насоси водозаборів і систем водопостачання, перекачувальні станції. Вертикальне розташування скорочує площу насосного агрегату й зручне там, де насос стоїть у колодязі або над всмоктувальною камерою.
Позиція може замінити вертикальні високовольтні двигуни насосів електростанцій і водоканалів. Під час заміни звіряють посадковий фланець, напрямок і частоту обертання, а також осьове навантаження від насоса, бо від нього залежить вибір серії та підшипникового вузла.
Технічні характеристики
| Напруга | 3–13,8 кВ |
|---|---|
| Потужність | 500–10 000 кВт (вертикальні); 160–4500 кВт (вибухонепроникні вертикальні) |
| Частота обертання | 280–3600 об/хв; 500–3000 об/хв (Ex db) |
| Охолодження | IC611, IC616, IC666, IC81W, IC86W; IC411–IC516 (Ex db) |
| Частота | 50/60 Гц або від ПЧ |
| Ступінь захисту | до IP66 |
| Вибухозахист | Ex ec, Ex pxb, Ex pzc; Ex db, Ex tb |
| Підшипники | ковзання або кочення |
| Монтаж | IMV1 |
| Стандарти | GB, IEC, NEMA, BS, API, EN |
| Сертифікати | IECEx, ATEX, CCC, MA, CSA, UL |
Запит ціни та строку поставки
ATB Wolong — вертикальні високовольтні асинхронні двигуни 3–13,8 кВ, 160–10 000 кВт (загальнопромислові та вибухонепроникні), ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають вертикальні двигуни ATB Wolong?
Загальнопромислова серія охоплює 500–10 000 кВт, вибухонепроникна 160–4500 кВт. Напруга обох серій 3000–13 800 В.
Чи сприймають ці двигуни осьові навантаження насоса?
Загальнопромислова серія має підшипники ковзання або кочення, розраховані на осьові навантаження. Для вибухонепроникної серії виробник указує виконання без сприйняття додаткових осьових сил від робочої машини.
Які виконання вибухозахисту доступні?
Для серії з теплообмінниками Ex ec, Ex pxb і Ex pzc, для вибухонепроникної серії Ex db та Ex tb. Ступінь захисту до IP66.
