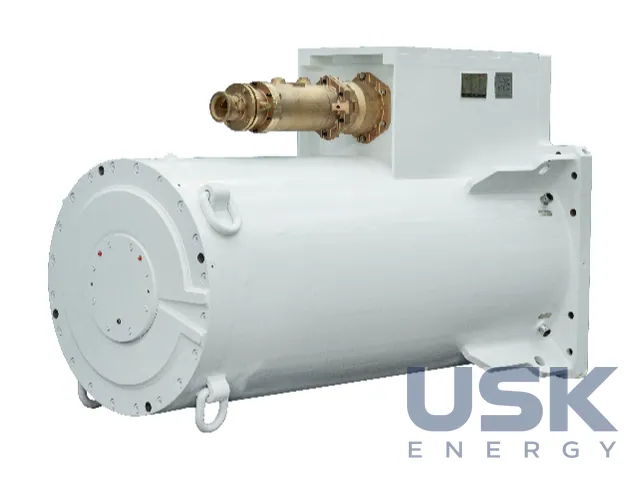

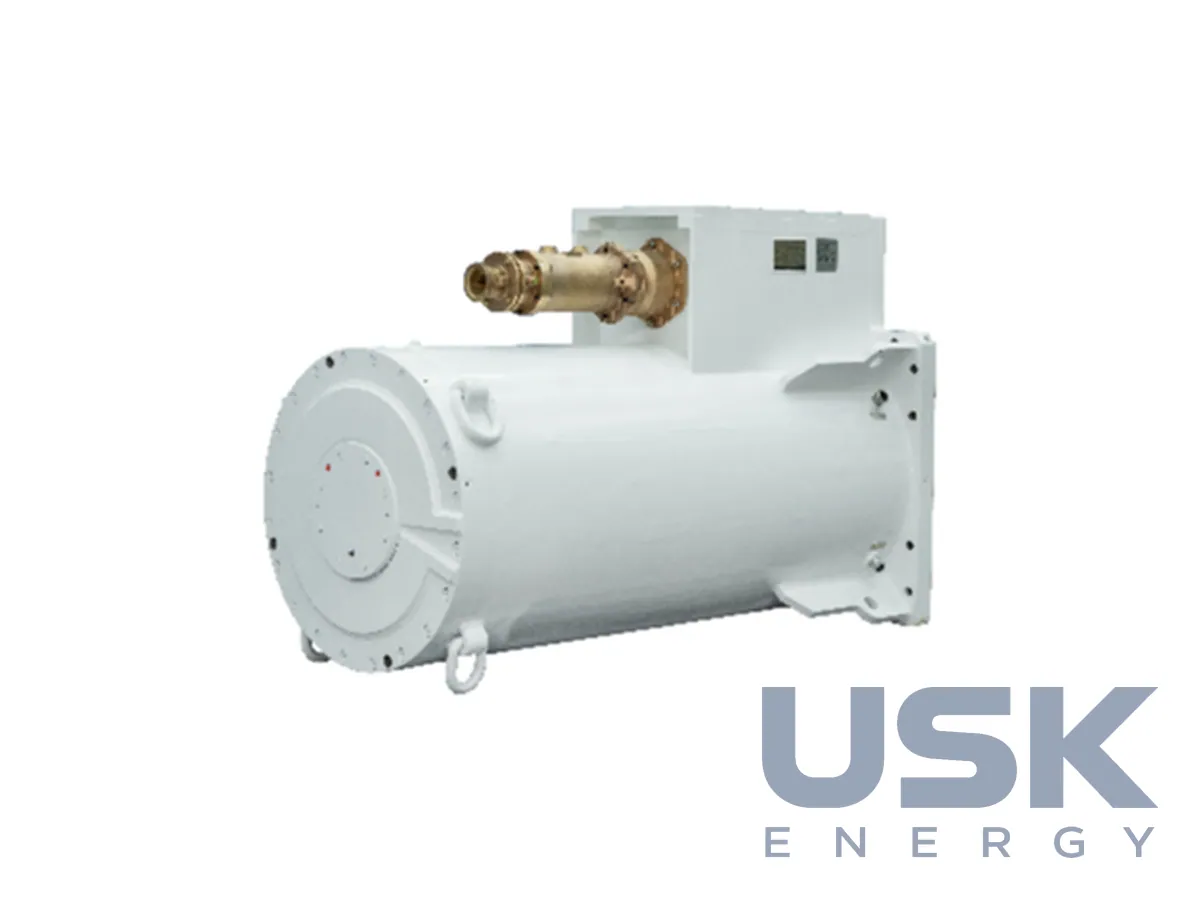

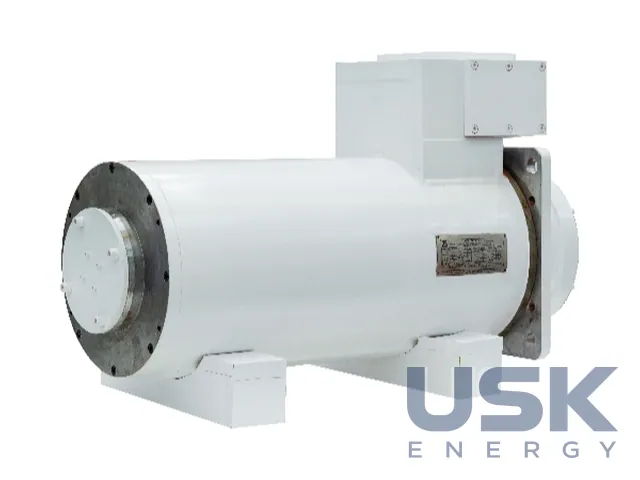

ATB Wolong — вибухобезпечні шахтні двигуни Ex db I Mb для комбайнів і конвеєрів 0,38–11 кВ, 20–1600 кВт
Позиція об'єднує вибухонепроникні двигуни Wolong-ATB для вугільних шахт, небезпечних за газом і пилом (група I, рівень захисту Mb). До неї входять двигуни очисних і прохідницьких комбайнів та вибійних конвеєрів на 0,38–11 кВ потужністю від 20 до 1600 кВт. Усі машини мають водяне охолодження сорочки корпусу IC37W.
- Напруга
- 380–3300 В (комбайнові та прохідницькі); 660–11 000 В (конвеєрні)
- Потужність
- 20–1250 кВт (очисні комбайни); 36–540 кВт (прохідницькі); 160–1600 кВт (конвеєрні)
- Частота обертання
- 750–1500 об/хв
- Частота
- 50 Гц або 5–100 Гц від ПЧ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Спільна база для всіх двигунів — водяне охолодження сорочки корпусу, ротор із мідними стрижнями, вибухонепроникна оболонка Ex db I Mb і ступінь захисту IP56 або IP67. Водяна сорочка відводить тепло без зовнішнього вентилятора, тому корпус лишається гладким і менше збирає вугільний пил. Двигуни виготовляють за GB, IEC та EN і сертифікують за IECEx, ATEX, CCC і MA. Стандартна висота встановлення до 1000 м, на замовлення до 3000 м над рівнем моря.
Двигуни очисних комбайнів (shearer motors) приводять різальні органи, дробарки, насоси та механізми подачі. Потужність 20–1250 кВт, частота обертання 750–1500 об/хв, напруга 380–3300 В. Живлення від мережі 50 Гц або від ПЧ 5–100 Гц, фланцеве виконання B10, підшипники кочення. Виробник зазначає компактну конструкцію, економію місця в корпусі комбайна та місткий клемний відсік для зручного монтажу кабелів.
Двигуни прохідницьких комбайнів (tunneling motors) ставлять на прохідницькі машини, комбайни «проходка-анкерування» й анкероустановники. Їхні параметри 36–540 кВт, 750–1500 об/хв, 380–3300 В, 50 Гц, виконання B10. Ці двигуни стоять у найтісніших місцях виробки, тому для них особливо важать короткий корпус і фланцеве кріплення без лап.
Конвеєрні двигуни працюють на вибійних скребкових конвеєрах, перевантажувачах, дробарках, стрічкових конвеєрах і насосах. У них знижена висота осі за підвищеної потужності, високий ККД і низький шум. Потужність 160–1600 кВт за 1500 об/хв, напруга 660–11 000 В, живлення від мережі 50 Гц або від ПЧ, монтаж IMB3, IMB35 чи IMB10. Живлення від ПЧ дає плавний пуск завантаженого скребкового конвеєра й вирівнює навантаження між приводами голівки та хвоста.
Лінійка охоплює і низьковольтні шахтні напруги 380–1140 В, і середні напруги 3,3–11 кВ, на які переходять потужні вибійні комплекси. Для українських шахт це варіант заміни зношених двигунів комбайнів і скребкових конвеєрів, коли потрібна машина з водяним охолодженням і сертифікатом вибухозахисту для групи I. Під час підбору звіряють посадковий фланець, напругу дільничної мережі та схему підведення охолоджувальної води.
Технічні характеристики
| Напруга | 380–3300 В (комбайнові та прохідницькі); 660–11 000 В (конвеєрні) |
|---|---|
| Потужність | 20–1250 кВт (очисні комбайни); 36–540 кВт (прохідницькі); 160–1600 кВт (конвеєрні) |
| Частота обертання | 750–1500 об/хв |
| Частота | 50 Гц або 5–100 Гц від ПЧ |
| Охолодження | IC37W (водяне) |
| Ступінь захисту | IP56, IP67 |
| Вибухозахист | Ex db I Mb |
| Ротор | мідні стрижні |
| Монтаж | B10 (фланцевий); IMB3, IMB35, IMB10 |
| Стандарти | GB, IEC, EN |
| Сертифікати | IECEx, ATEX, CCC, MA |
Запит ціни та строку поставки
ATB Wolong — вибухобезпечні шахтні двигуни Ex db I Mb для комбайнів і конвеєрів 0,38–11 кВ, 20–1600 кВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 52 20 00 (0,75–7,5 кВт) 8501 52 30 00 (7,5–37 кВт) 8501 52 90 00 (37–75 кВт) 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 52 8501 53 |
| CN (ЄС) | 8501 52 20 (0,75–7,5 кВт) 8501 52 30 (7,5–37 кВт) 8501 52 90 (37–75 кВт) 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 52 40 00 (0,75–74,6 кВт) 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 52 00 00 (0,75–75 кВт) 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускають шахтні двигуни ATB Wolong?
Двигуни комбайнів виконують на 380–3300 В, конвеєрні на 660–11 000 В. Живлення від мережі 50 Гц або від ПЧ.
Який вибухозахист і ступінь захисту мають ці двигуни?
Вибухонепроникна оболонка Ex db I Mb для шахт, небезпечних за газом і пилом, ступінь захисту IP56 або IP67. Сертифікати IECEx, ATEX, CCC і MA.
Яка потужність двигунів для очисних комбайнів?
Від 20 до 1250 кВт за частоти обертання 750–1500 об/хв. Виконання фланцеве B10, охолодження водяне IC37W.
