ATB Wolong — середньообертові високовольтні синхронні двигуни з постійними магнітами 6–10 кВ, 220–15 000 кВт
Середньообертові синхронні двигуни з постійними магнітами Wolong-ATB охоплюють 220–15 000 кВт на 6–10 кВ і працюють від перетворювача частоти. Основне застосування — регульований привод вентиляторів і насосів. Двигун на 1–2 габарити менший за асинхронний тієї самої потужності й тримає ККД понад 92 % у діапазоні навантажень 25–120 %.
- Напруга
- 6–10 кВ
- Потужність
- 220–15 000 кВт (корпусне виконання); 220–3000 кВт (ребристе); 400–4000 кВт (трубчасте)
- Частота обертання
- 500–3000 об/хв
- Частота живлення
- 5–100 Гц (від ПЧ)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ротор з постійними магнітами не споживає струму збудження, тому коефіцієнт потужності перевищує 0,96, і для такого двигуна потрібен перетворювач частоти меншої потужності. Клас енергоефективності IE4 і вище. Двигуни виконані на 6000–10 000 В, частота обертання 500–3000 об/хв, частота живлення від ПЧ 5–100 Гц.

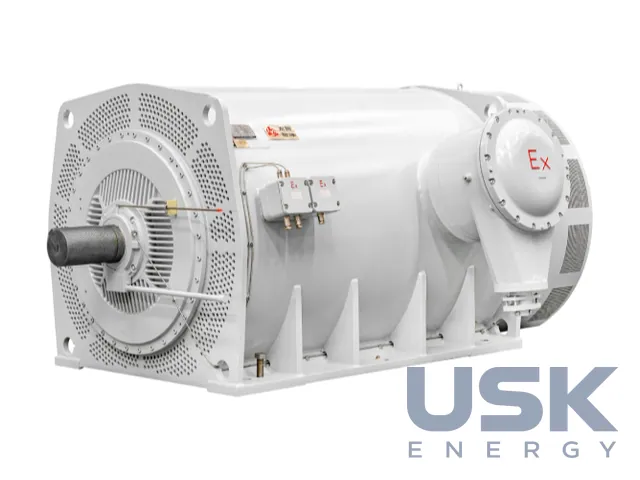

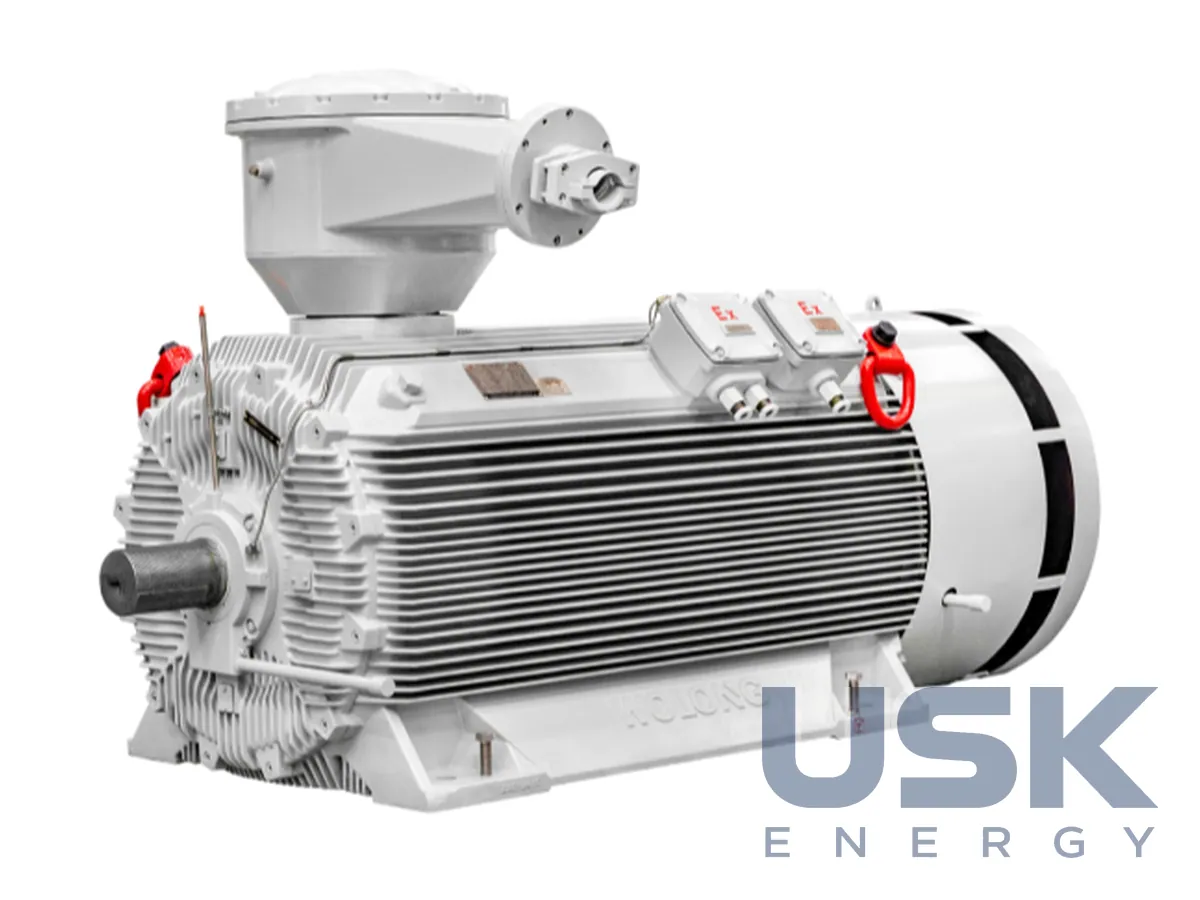

Позиція об'єднує три конструктивні виконання. Корпусне (cased) охоплює 220–15 000 кВт з висотою осі H355–800, охолодженням IC611, IC666 або IC81W і вибухозахистом Ex pxb, Ex pzc чи Ex tb. Ребристе (rib-cooled) має 220–3000 кВт, H355–560, охолодження IC411/IC416 і вибухонепроникну оболонку Ex db, його орієнтовано на вибухонебезпечні газові та пилові середовища. Трубчасте (tubular) виконання дає 400–4000 кВт за висоти осі H560–710, охолодження IC511/IC516, Ex db. Ребристе й трубчасте виконання з Ex db зручні там, де систему продування оболонки під тиском організувати складно.
Для всіх виконань ступінь захисту до IP66, монтаж IMB3, IMB35 або IMV1. Виробник указує на стабільність магнітів, якісну ізоляцію, ізольовані підшипники, вібрацію не більше 1,5 мм/с і рівень шуму не більше 85 дБ(А). Ізольовані підшипники тут потрібні саме через живлення від ПЧ, бо вони перекривають шлях підшипниковим струмам. Двигуни виконані за GB та IEC, сертифікати CCC і MA.
Стандартні умови роботи передбачають температуру навколишнього повітря від −20 до +40 °C, на замовлення від −40 до +60 °C. Вологість до 90 %, висота встановлення до 1000 м, на замовлення до 5000 м. Розширений температурний діапазон замовляють для неопалюваних приміщень і відкритих майданчиків.
Галузі застосування — нафтова та нафтохімічна промисловість, гірничодобувна галузь, металургія, електростанції, целюлозно-паперове виробництво, порти. Позиція цікава для енергоощадної заміни нерегульованих високовольтних асинхронних двигунів насосів і тягодуттьових машин власних потреб. У такому проєкті разом із двигуном ставлять ПЧ, а менший габарит СДПМ полегшує розміщення на наявному фундаменті. Ширший робочий діапазон з високим ККД особливо помітний на насосах і вентиляторах, які більшу частину часу працюють із неповним навантаженням.
Технічні характеристики
| Напруга | 6–10 кВ |
|---|---|
| Потужність | 220–15 000 кВт (корпусне виконання); 220–3000 кВт (ребристе); 400–4000 кВт (трубчасте) |
| Частота обертання | 500–3000 об/хв |
| Частота живлення | 5–100 Гц (від ПЧ) |
| Висота осі | H355–800 |
| Охолодження | IC611/IC666/IC81W; IC411/IC416; IC511/IC516 |
| ККД | IE4 і вище; > 92 % у діапазоні навантаження 25–120 % |
| Коефіцієнт потужності | > 0,96 |
| Вібрація / шум | ≤ 1,5 мм/с; ≤ 85 дБ(А) |
| Ступінь захисту | до IP66 |
| Вибухозахист | Ex pxb, Ex pzc, Ex tb; Ex db |
| Стандарти / сертифікати | GB, IEC; CCC, MA |
Запит ціни та строку поставки
ATB Wolong — середньообертові високовольтні синхронні двигуни з постійними магнітами 6–10 кВ, 220–15 000 кВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які виконання входять до серії середньообертових СДПМ?
Корпусне на 220–15 000 кВт, ребристе на 220–3000 кВт з Ex db і трубчасте на 400–4000 кВт. Напруга всіх виконань 6000–10 000 В.
Який ККД і коефіцієнт потужності мають ці двигуни?
ККД понад 92 % у діапазоні навантажень 25–120 %, клас IE4 і вище. Коефіцієнт потужності перевищує 0,96.
У яких кліматичних умовах працюють двигуни?
Стандартно за температури від −20 до +40 °C, на замовлення від −40 до +60 °C. Висота встановлення до 1000 м, на замовлення до 5000 м.
