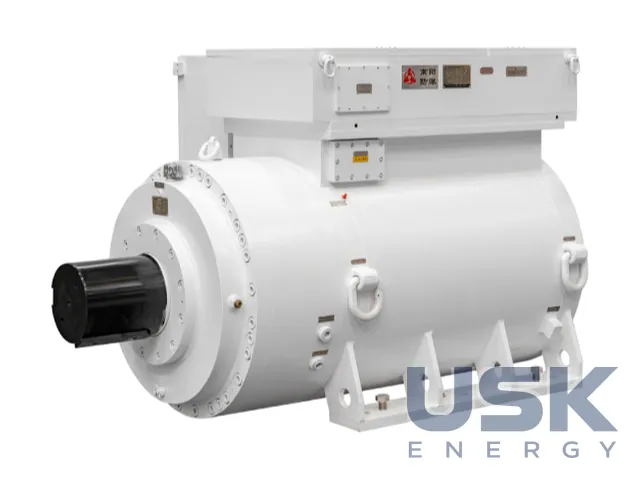

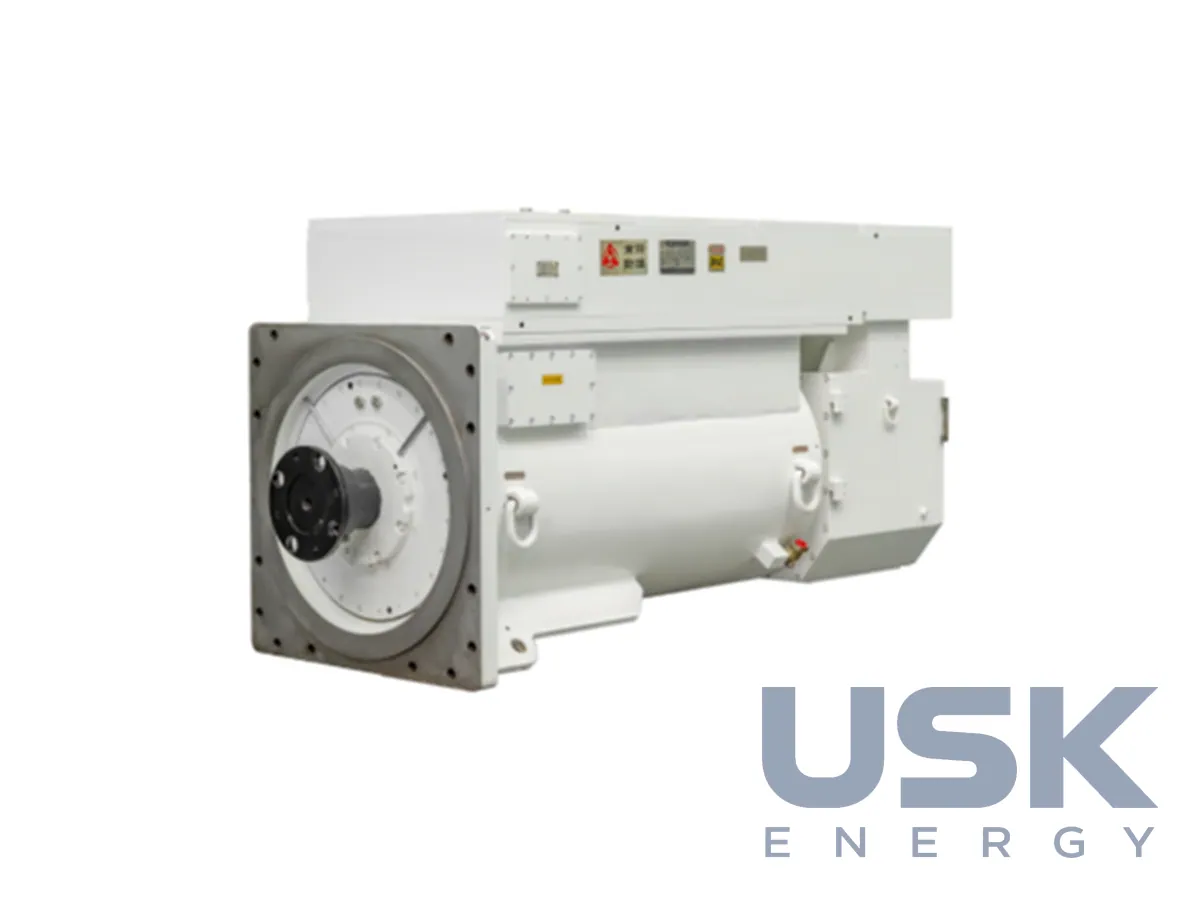

ATB Wolong — тихохідні високовольтні синхронні двигуни з постійними магнітами прямого приводу 6–10 кВ, 355–3000 кВт, 0–200 об/хв
Тихохідні синхронні двигуни Wolong-ATB з постійними магнітами прямого приводу мають потужність 355–3000 кВт на 6–10 кВ і частоту обертання 0–200 об/хв. Вони замінюють зв'язку «асинхронний двигун + редуктор» на механізмах із великим моментом і малою швидкістю. Типові навантаження охоплюють стрічкові та скребкові конвеєри, млини, змішувачі й шахтні підйомні машини.
- Напруга
- 6–10 кВ
- Потужність
- 355–3000 кВт
- Частота обертання
- 0–200 об/хв
- Частота живлення
- 5–150 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Двигун з'єднують безпосередньо з робочою машиною, редуктор із приводу зникає. За даними виробника, кінематична схема стає простішою, місце під привод зменшується, загальна енергоефективність зростає. ККД самого двигуна відповідає класу IE4 і вище, а комплексну економію енергії порівняно з традиційним приводом виробник оцінює більш ніж у 30 %. Пуск на низькій частоті з великим моментом дає пусковий момент до 2,5-кратного номінального, тому конвеєр або млин рушає під повним навантаженням.
Основні параметри — потужність 355–3000 кВт, частота обертання 0–200 об/хв, напруга 6000–10 000 В, висота осі H560–1120. Двигун живиться від перетворювача частоти 5–150 Гц і працює тільки від ПЧ, який веде плавний пуск із повним моментом від нульової швидкості та регулює швидкість. Охолодження водяне за схемою IC37W або IC46W, тому закритий корпус витримує високу питому потужність. Ступінь захисту до IP66, підшипники кочення, монтажні виконання IMB3, IMB35 та IMV1.
Для шахт і вибухонебезпечних виробництв передбачено вибухонепроникну оболонку Ex db. Двигуни виконують за GB та IEC, сертифікати CCC і MA, другий із яких стосується гірничого обладнання в Китаї. Стандартна висота встановлення до 1000 м, на замовлення до 5000 м над рівнем моря.
У родині є споріднені машини для підземних гірничих робіт. Інтегровані СДПМ із вбудованим ПЧ і редуктором на 1140 В мають потужність 250–800 кВт і близько 60 об/хв. Інший ряд на 1140–3300 В охоплює 200–1600 кВт за 1500 об/хв і призначений для скребкових і стрічкових конвеєрів та насосних станцій. Барабанні мотор-ролики з постійними магнітами на 660/1140 В виходять потужністю 75–315 кВт.
Для гірничо-збагачувальних комбінатів, вугільних шахт і цементних заводів позиція стає безредукторною альтернативою приводам стрічкових конвеєрів і млинів. Редуктор у таких приводах вимагає масла, контролю зубчастого зачеплення й періодичного ремонту, тож без нього перелік вузлів для обслуговування коротшає. Перед заміною перевіряють момент на валу робочої машини, бо саме він визначає габарит тихохідного двигуна.
Технічні характеристики
| Напруга | 6–10 кВ |
|---|---|
| Потужність | 355–3000 кВт |
| Частота обертання | 0–200 об/хв |
| Частота живлення | 5–150 Гц |
| Висота осі | H560–1120 |
| Охолодження | IC37W, IC46W (водяне) |
| ККД | IE4 і вище |
| Ступінь захисту | до IP66 |
| Вибухозахист | Ex db |
| Підшипники | кочення |
| Монтаж | IMB3, IMB35, IMV1 |
| Стандарти / сертифікати | GB, IEC; CCC, MA |
Запит ціни та строку поставки
ATB Wolong — тихохідні високовольтні синхронні двигуни з постійними магнітами прямого приводу 6–10 кВ, 355–3000 кВт, 0–200 об/хв, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку частоту обертання та потужність мають двигуни прямого приводу?
Потужність 355–3000 кВт, частота обертання 0–200 об/хв, напруга 6000–10 000 В. Живлення від ПЧ з частотою 5–150 Гц.
Чи можна застосовувати ці двигуни у вугільних шахтах?
Так, передбачено вибухонепроникне виконання Ex db, двигуни мають сертифікати CCC і MA. Ступінь захисту до IP66.
Який пусковий момент на важкому навантаженні?
За даними виробника, пуск на низькій частоті дає пусковий момент до 2,5-кратного номінального. Конвеєр чи млин рушає під повним навантаженням без редуктора.
