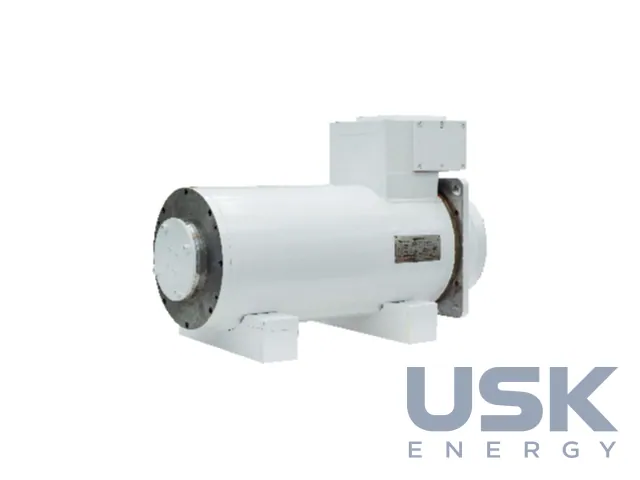

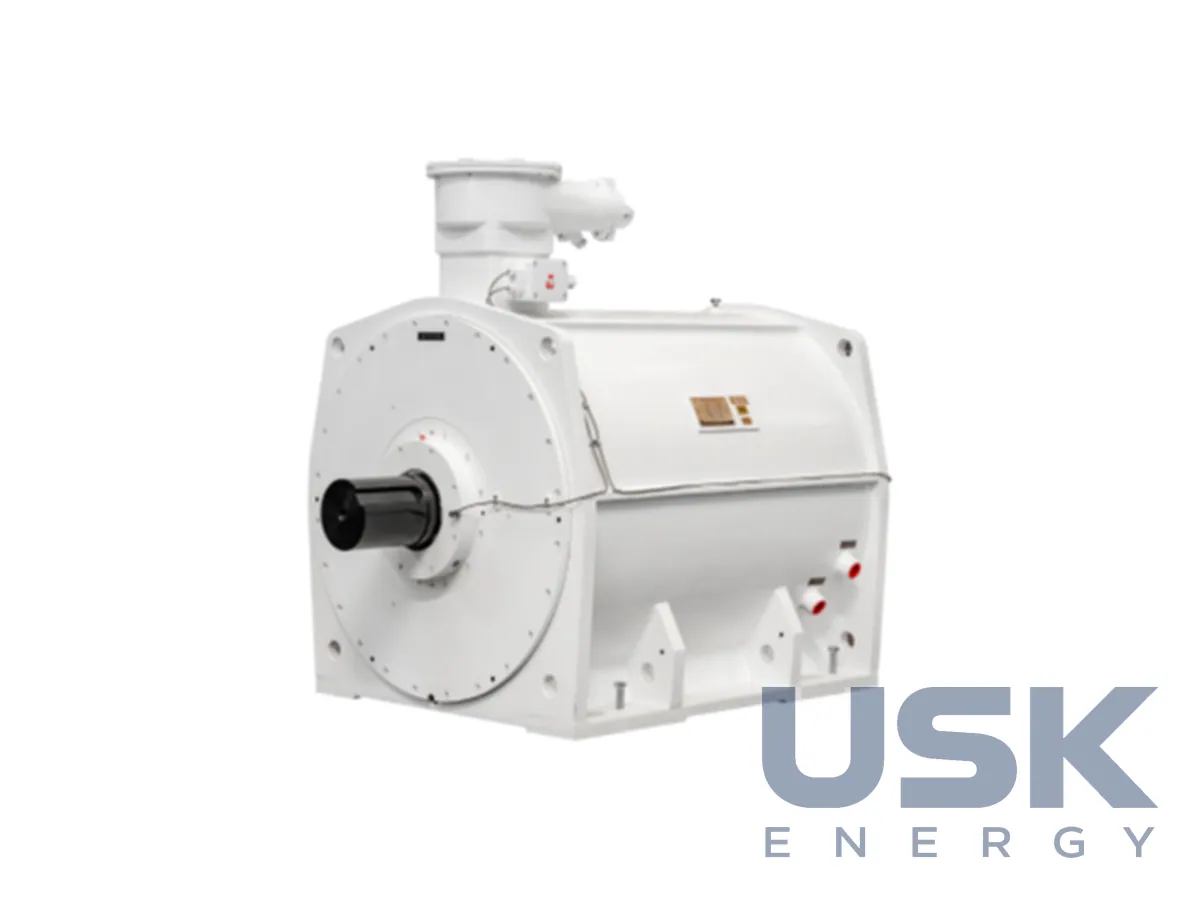

ATB Wolong — тихохідні синхронні двигуни з безщітковим збудженням 3–13,8 кВ, 450–30 000 кВт (поршневі компресори, млини)
Позиція об'єднує дві серії тихохідних високовольтних синхронних двигунів Wolong-ATB з безщітковим збудженням. Компресорна серія на 3–11 кВ має потужність 450–30 000 кВт, млинова на 6–13,8 кВ охоплює 600–20 000 кВт. Обидві розраховані на приводи з великим моментом інерції та пульсуючим навантаженням.
- Напруга
- 3–11 кВ (компресорні); 6–13,8 кВ (млинові)
- Потужність
- 450–30 000 кВт (компресорні); 600–20 000 кВт (млинові)
- Частота обертання
- 150–500 об/хв; 125–428 об/хв
- Охолодження
- IC81W, IC616, IC611; IC01, IC86W, IC81W, IC666
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

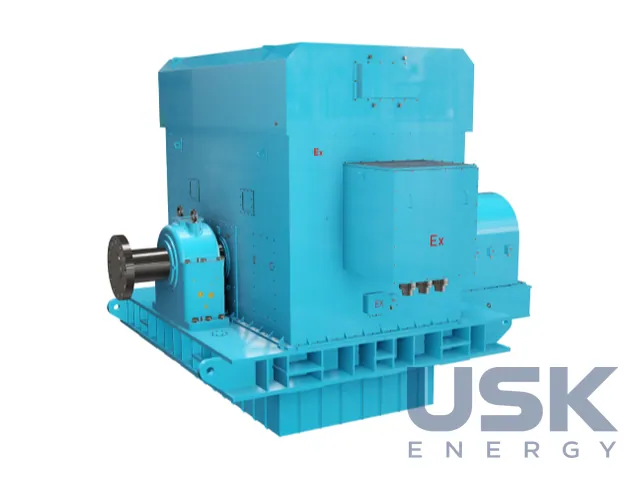

Перша серія призначена для поршневих компресорів нафтогазової та хімічної промисловості. Ущільнення з подвійною стрічкою зводить витоки до мінімуму, а ротор великого зовнішнього діаметра дає великий момент інерції, який згладжує пульсації моменту компресора. Двигуни допущено до роботи у вибухонебезпечних зонах 1 і 2 у виконаннях Ex ec, Ex pxb та Ex pzc. Частота обертання 150–500 об/хв, напруга 3000–11 000 В. Поршневий компресор навантажує вал нерівномірно протягом кожного оберту, і без достатньої інерції ротора ці коливання переходять у струм статора та в мережу.
Охолодження компресорних двигунів виконують за схемами IC81W, IC616 або IC611, ступінь захисту від IP21 до IP56. Ротор із кованої сталі 45#, підшипники ковзання стоякові, монтажні виконання IM1001, IMB7315 та IM7115. Машини виготовляють за GB, IEC та EN і сертифікують за CCC, IECEx та ATEX. Стандартна висота встановлення до 1000 м, на замовлення до 5000 м над рівнем моря.

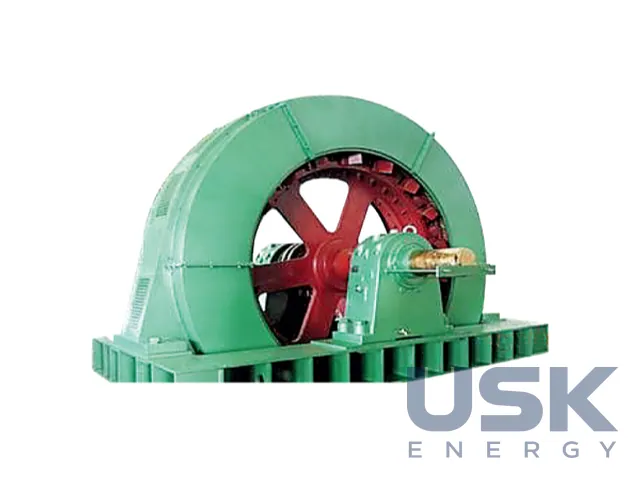

Друга серія приводить кульові, стрижневі та самоподрібнювальні млини. Її частота обертання 125–428 об/хв, напруга 6000–13 800 В. Охолодження IC01, IC86W, IC81W або IC666, ступінь захисту IP21–IP54, монтаж IMB3, підшипники також стоякові ковзання. Виробник пише про раціональний електромагнітний розрахунок і повну відповідність електричних та механічних характеристик вимогам спеціальних навантажень. Для цієї серії заявлено стандарти GB, IEC та NEMA. Млин стартує із завантаженим барабаном, тому двигун має витримувати важкий пуск і тривалу роботу з постійним моментом.
Синхронна машина працює з випереджальним коефіцієнтом потужності, тому частково компенсує реактивне навантаження мережі підприємства. На заводі з десятками асинхронних приводів це помітно розвантажує живильні лінії й трансформатори. Безщіткове збудження прибирає з машини контактні кільця та щітки, отже, у запиленому цеху млинів менше вузлів, які потребують регулярного огляду.
Типові об'єкти — компресорні станції, НПЗ, газопереробні заводи, гірничо-збагачувальні та цементні комбінати. Під час заміни старих синхронних двигунів на таких об'єктах звіряють частоту обертання, висоту фундаменту та схему збудження, щоб новий агрегат став на наявну плиту без переробки валопроводу.
Технічні характеристики
| Напруга | 3–11 кВ (компресорні); 6–13,8 кВ (млинові) |
|---|---|
| Потужність | 450–30 000 кВт (компресорні); 600–20 000 кВт (млинові) |
| Частота обертання | 150–500 об/хв; 125–428 об/хв |
| Охолодження | IC81W, IC616, IC611; IC01, IC86W, IC81W, IC666 |
| Ступінь захисту | IP21–IP56 / IP21–IP54 |
| Вибухозахист | Ex ec, Ex pxb, Ex pzc (компресорні) |
| Ротор | кована сталь 45# |
| Підшипники | стоякові ковзання |
| Монтаж | IM1001, IMB7315, IM7115; IMB3 |
| Стандарти | GB, IEC, EN, NEMA |
| Сертифікати | CCC, IECEx, ATEX |
Запит ціни та строку поставки
ATB Wolong — тихохідні синхронні двигуни з безщітковим збудженням 3–13,8 кВ, 450–30 000 кВт (поршневі компресори, млини), ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які частоти обертання мають тихохідні синхронні двигуни цієї позиції?
Компресорна серія працює на 150–500 об/хв, млинова на 125–428 об/хв. Обидві мають безщіткове збудження.
Чи допускаються компресорні двигуни до вибухонебезпечних зон?
Так, для зон 1 і 2 передбачено виконання Ex ec, Ex pxb та Ex pzc. Сертифікати CCC, IECEx та ATEX.
Яке охолодження доступне для млинових двигунів 6–13,8 кВ?
Схеми IC01, IC86W, IC81W або IC666 за ступеня захисту IP21–IP54. Потужність серії 600–20 000 кВт.
