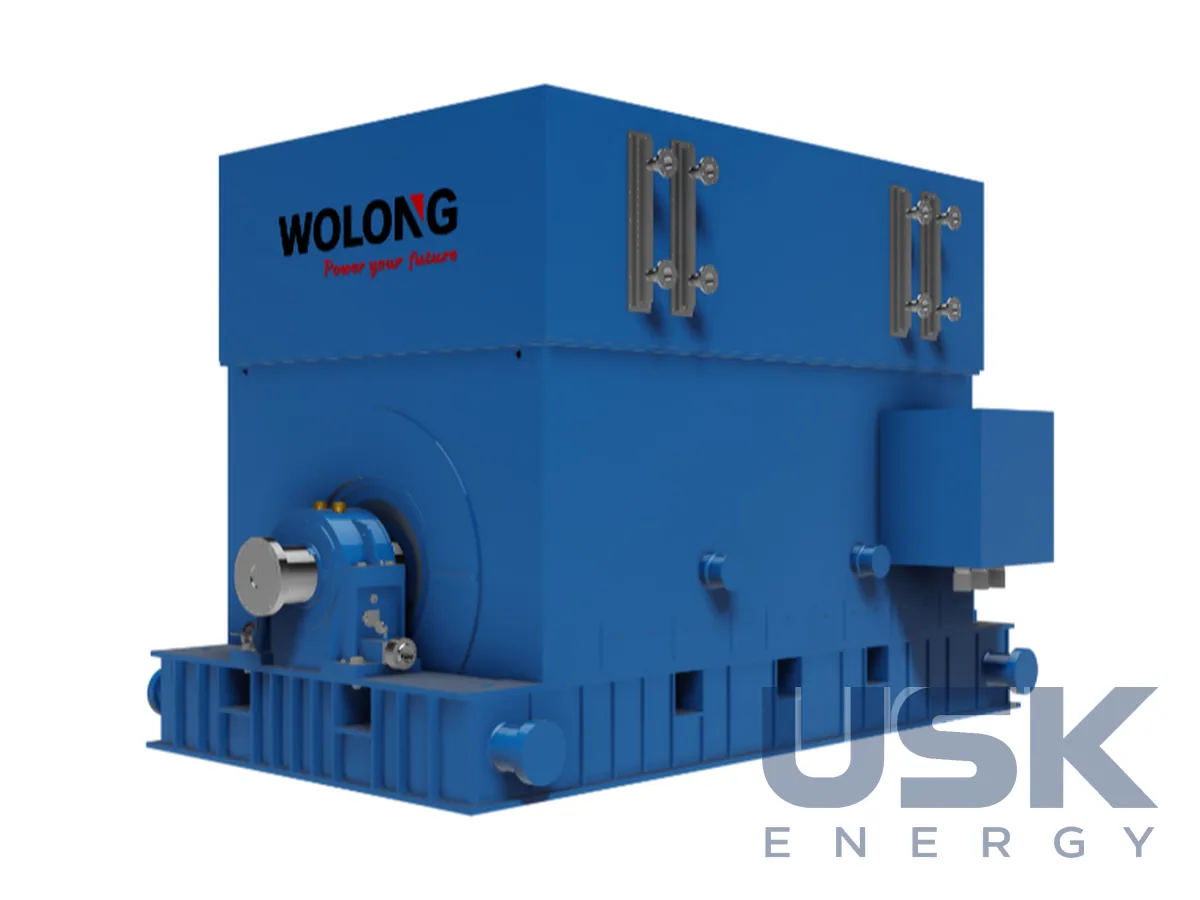

ATB Wolong — швидкохідні синхронні двигуни 6–15,75 кВ, 3–150 МВт (зокрема 105 МВт, режим двигун/генератор)
Швидкохідні синхронні двигуни Wolong-ATB належать до машин великої одиничної потужності, від 3000 до 150 000 кВт на 6–15,75 кВ. Вони приводять відцентрові компресори, доменні повітродувки, агломераційні ексгаустери, повітророзділювальні установки й випробувальні стенди. До позиції входить флагманське виконання класу 105 МВт для дворежимної роботи двигуном і генератором.
- Напруга
- 6–15,75 кВ
- Потужність
- 3000–150 000 кВт; виконання 105 МВт — 30 000–150 000 кВт
- Частота обертання
- 1000–3600 об/хв (1500–3600 об/хв для 105 МВт)
- Охолодження
- IC81W, IC86W
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

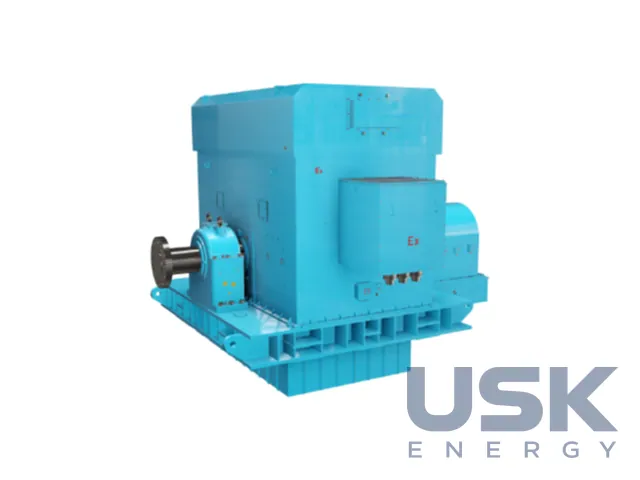

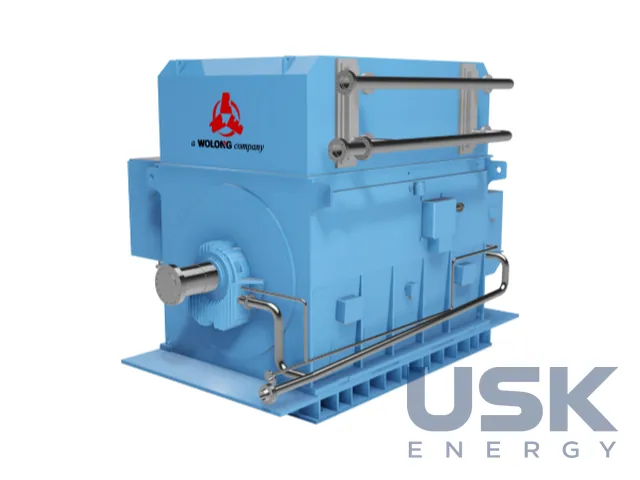

Серійні двигуни мають коробчасту конструкцію з верхнім повітряно-водяним охолоджувачем. Обмотку статора ізолюють епоксидно-ангідридною системою, ротор виготовляють із кованої легованої сталі, вал обертається в щитових підшипниках ковзання. Частота обертання 1000–3600 об/хв, напруга 6000–15 750 В, охолодження IC81W або IC86W. Ступінь захисту від IP21 до IP56, монтаж IMB3. Верхнє розташування охолоджувача звільняє простір біля фундаменту, а теплообмінник обслуговують, не знімаючи машину з плити.
Для вибухонебезпечних зон передбачено виконання Ex ec, Ex pxb і Ex pzc. Сторінка виробника згадує ущільнення з подвійною стрічкою та ротор великого зовнішнього діаметра, придатні для зон 1 і 2. Машини виготовляють за GB, IEC, EN і сертифікують за CCC, IECEx та CE. Стандартна висота встановлення до 1000 м, на замовлення до 5000 м над рівнем моря. Ex pxb і Ex pzc означають оболонку під надлишковим тиском продувного повітря чи інертного газу, Ex ec належить до виконань підвищеного захисту без іскріння в нормальному режимі.
Виконання «105 МВт» працює і двигуном, і генератором, з високим ККД і низькою вібрацією. Його ставлять на великі компресори й детандери, а виробник пов'язує його з новими енергетичними технологіями, зокрема з накопиченням енергії стисненим повітрям. У такій системі машина в години надлишку енергії приводить компресор, а під час розряду працює генератором від детандера. Параметри виконання — 30 000–150 000 кВт, 1500–3600 об/хв, 6000–15 750 В, охолодження IC81W, підшипники щитові або стоякові.
Синхронна машина тримає коефіцієнт потужності на заданому рівні й бере участь у регулюванні реактивної потужності. Для комбінату з доменною повітродувкою це відчутно розвантажує внутрішню мережу. Пуск таких машин зазвичай виконують від тиристорного пускового пристрою або перетворювача частоти. Компресори повітророзділювальних установок і доменні повітродувки працюють цілодобово, тож від двигуна вимагають тривалої безперервної роботи з рідкими зупинками.
Застосування — металургійні комбінати з доменними повітродувками, хімічні та нафтохімічні виробництва, газотранспортні системи, повітророзділювальні установки й акумулювальні електростанції. На компресорних станціях газотранспортних систем швидкохідний синхронний двигун працює як електропривод відцентрового нагнітача.
Технічні характеристики
| Напруга | 6–15,75 кВ |
|---|---|
| Потужність | 3000–150 000 кВт; виконання 105 МВт — 30 000–150 000 кВт |
| Частота обертання | 1000–3600 об/хв (1500–3600 об/хв для 105 МВт) |
| Охолодження | IC81W, IC86W |
| Ізоляція | епоксидно-ангідридна система |
| Ступінь захисту | IP21–IP56 |
| Вибухозахист | Ex ec, Ex pxb, Ex pzc |
| Ротор | кована легована сталь |
| Підшипники | щитові або стоякові ковзання |
| Монтаж | IMB3 |
| Стандарти | GB, IEC, EN |
| Сертифікати | CCC, IECEx, CE |
Запит ціни та строку поставки
ATB Wolong — швидкохідні синхронні двигуни 6–15,75 кВ, 3–150 МВт (зокрема 105 МВт, режим двигун/генератор), ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності та напруги мають швидкохідні синхронні двигуни?
Серійні машини охоплюють 3000–150 000 кВт на 6000–15 750 В за частоти обертання 1000–3600 об/хв. Охолодження IC81W або IC86W.
Що відрізняє виконання 105 МВт?
Воно працює і двигуном, і генератором, тому підходить для компресорів, детандерів і систем накопичення енергії стисненим повітрям. Діапазон 30 000–150 000 кВт за 1500–3600 об/хв.
Яка ізоляція та конструкція ротора?
Статор має епоксидно-ангідридну систему ізоляції, ротор виготовлено з кованої легованої сталі. Підшипники ковзання щитові або стоякові, ступінь захисту IP21–IP56.
