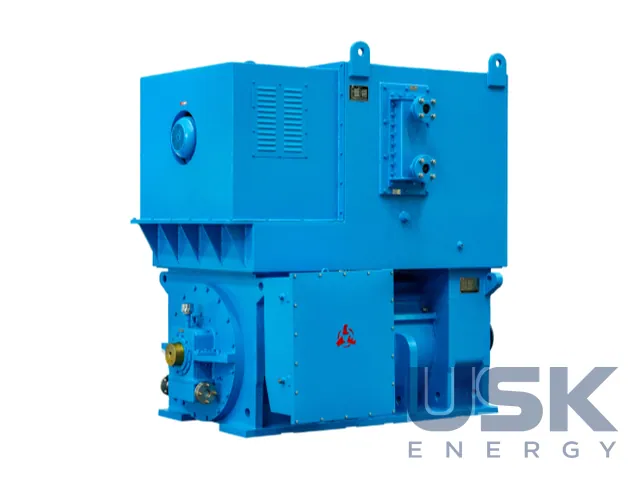

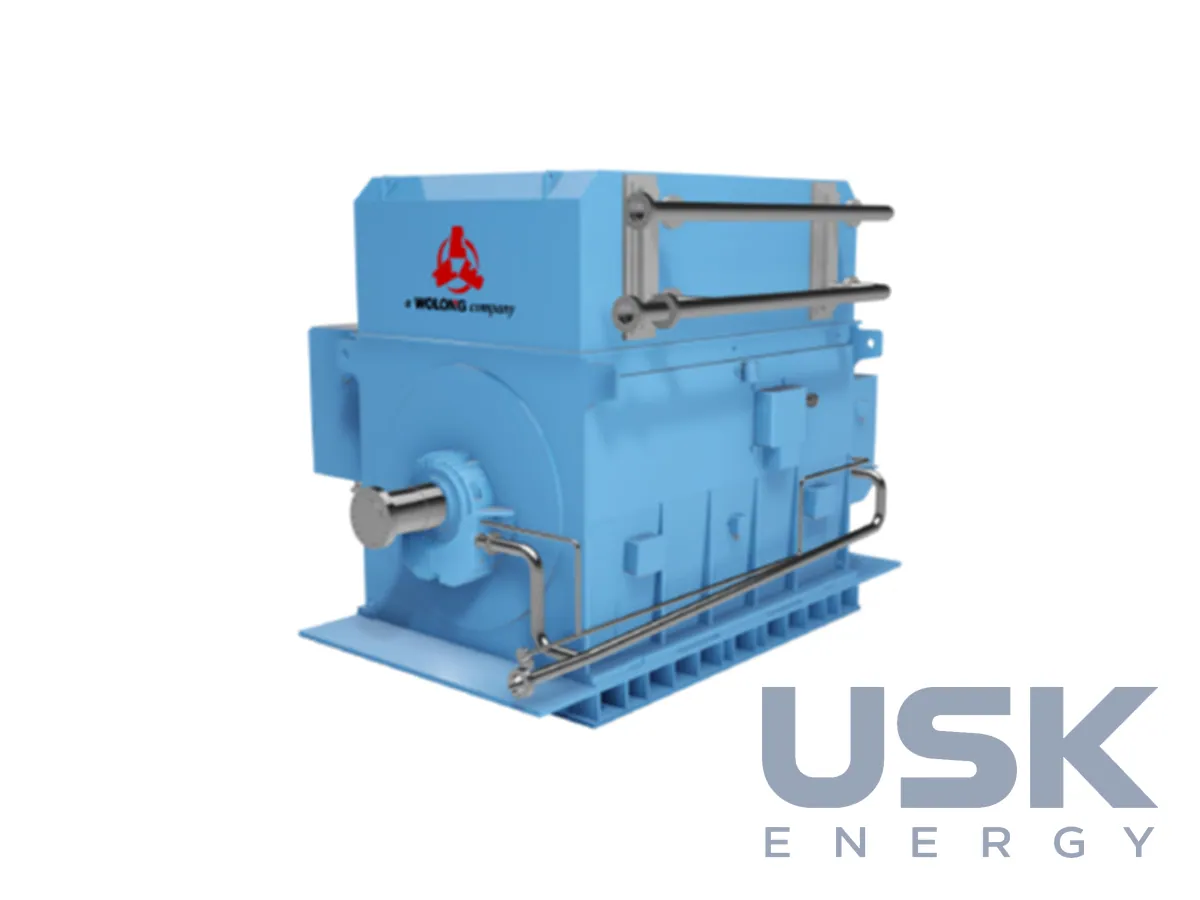

ATB Wolong — високошвидкісні синхронні двигуни з постійними магнітами 3–10 кВ, 1000–10 000 кВт, до 20 000 об/хв
Високошвидкісні синхронні двигуни Wolong-ATB з постійними магнітами потужністю 1000–10 000 кВт на 3–10 кВ розганяються до 20 000 об/хв. Їх з'єднують безпосередньо з робочим колесом турбокомпресора, повітродувки, вентилятора чи насоса без мультиплікатора. Двигун завжди працює у складі частотно-регульованого електропривода.
- Напруга
- 3–10 кВ
- Потужність
- 1000–10 000 кВт
- Частота обертання
- 4000–20 000 об/хв
- Частота живлення
- ≤ 667 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У традиційній схемі асинхронний чи синхронний двигун розганяє компресор через мультиплікатор, який підвищує частоту обертання. Високошвидкісна машина з постійними магнітами прибирає цю ланку разом із масляною системою мультиплікатора. Агрегат стає меншим, втрат у передачі немає, обсяг обслуговування скорочується. Постійні магніти на роторі не потребують струму збудження, тому втрат у роторі менше, ніж в асинхронної машини, і на великих швидкостях він менше гріється.
Технічні дані — потужність 1000–10 000 кВт, частота обертання 4000–20 000 об/хв, напруга 3000–10 000 В, висота осі H355–800. Частота живлення від перетворювача сягає 667 Гц. Охолодження IC86W або IC37W з водяним контуром, а також IC666 з повітряно-повітряним охолоджувачем і незалежною вентиляцією. Ступінь захисту IP55 або IP56, монтаж IMB3 та IMB35. Висока частота живлення пов'язана з малою кількістю полюсів і великою швидкістю ротора, тому перетворювач має бути розрахований саме на такий вихідний діапазон.
Опори підбирають за швидкістю та навантаженням. Це підшипники кочення, ковзання або магнітні підшипники з левітацією ротора, які працюють без змащення й механічного контакту. Для вибухонебезпечних зон передбачено оболонку під надлишковим тиском Ex pxb. Виробник характеризує серію як компактну й легку, з високою питомою потужністю, низьким шумом і вібрацією, зручну в експлуатації. Двигун зберігає високий ККД на великих швидкостях і має добрі динамічні характеристики. Магнітний підвіс беруть для найбільших швидкостей і там, де масло в контурі небажане, наприклад у компресорах технологічних газів.
Основні споживачі — компресорні станції нафтогазової та хімічної промисловості, повітророзділювальні установки, системи наддуву й вакуумування, випробувальні стенди та високошвидкісні насоси. Сайт виробника окремо називає компресори, вентилятори й водяні насоси серед типових високошвидкісних навантажень. Водяне охолодження IC86W та IC37W підходить для закритої компресорної з технічною водою, повітряне IC666 для майданчиків, де води немає.
Для енергетики та промисловості України позиція актуальна під час модернізації компресорних і повітродувних агрегатів, де хочуть позбутися мультиплікатора та масляної системи змащення. Така модернізація зачіпає й сам компресор, тому проєкт зазвичай ведуть разом з його виробником, а перетворювач частоти підбирають під вихідну частоту двигуна.
Технічні характеристики
| Напруга | 3–10 кВ |
|---|---|
| Потужність | 1000–10 000 кВт |
| Частота обертання | 4000–20 000 об/хв |
| Частота живлення | ≤ 667 Гц |
| Висота осі | H355–800 |
| Охолодження | IC86W, IC37W, IC666 |
| Ступінь захисту | IP55, IP56 |
| Вибухозахист | Ex pxb |
| Підшипники | кочення, ковзання, магнітні (левітаційні) |
| Монтаж | IMB3, IMB35 |
Запит ціни та строку поставки
ATB Wolong — високошвидкісні синхронні двигуни з постійними магнітами 3–10 кВ, 1000–10 000 кВт, до 20 000 об/хв, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку частоту обертання мають високошвидкісні двигуни ATB Wolong?
Від 4000 до 20 000 об/хв за потужності 1000–10 000 кВт. Частота живлення від ПЧ до 667 Гц.
Які підшипники застосовують у цих двигунах?
Залежно від швидкості та навантаження ставлять підшипники кочення, ковзання або магнітні з левітацією ротора. Монтаж IMB3 або IMB35.
Чи є вибухозахищене виконання?
Так, двигуни виконують з оболонкою під надлишковим тиском Ex pxb. Ступінь захисту IP55 або IP56, охолодження IC86W, IC37W чи IC666.
