PFIFFNER VBD — роз'єднувачі вертикально-рубні СН і вимикачі ПЛ 3–36 кВ
Вертикально-рубні роз'єднувачі середньої напруги PFIFFNER VBD на 3–36 кВ і 600–3400 А внутрішньої та зовнішньої установки. До серії входять також роз'єднувачі та вимикачі навантаження для повітряних ліній і відгалужень.
- Номінальний струм
- 600–3400 А
- Струм стійкості
- 80/31,5–100/40 кА
- Виконання
- внутр. і зовн., з вбудованим заземлювачем
- Вимикачі ПЛ і відгалужень
- 630 А, 60/24 кА, з дугогасними рогами або камерою
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
VBD охоплює комутаційні апарати середньої напруги, де ніж роз'єднувача рухається у вертикальній площині. Такий роз'єднувач компактний за шириною й зручний у комірках РП, на щитах і на лінійних опорах. Номінальний струм від 600 до 3400 А, отже серія підходить і для відхідних ліній, і для вводів та шинних перемичок великого перерізу.
Струм стійкості роз'єднувачів 80/31,5–100/40 кА. Перше число означає піковий струм, друге струм термічної стійкості, тож апарат витримує КЗ поблизу джерела живлення. Роз'єднувачі доступні з вбудованим заземлювачем, який блокується з головним ножем і дає змогу заземлити приєднання без окремого апарата. Є виконання для внутрішньої та для зовнішньої установки.

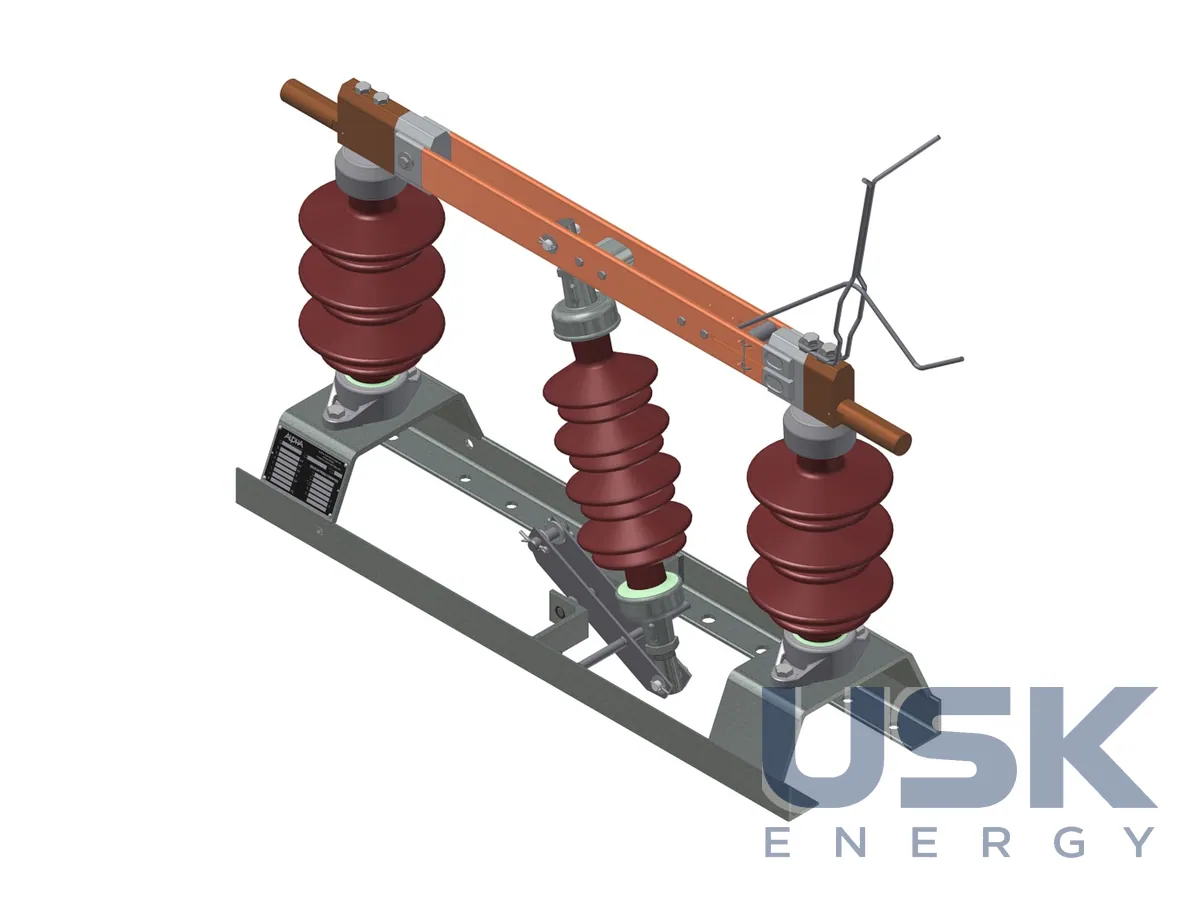

Для повітряних ліній і відгалужень у серії є роз'єднувачі та вимикачі навантаження. Вимикачі для ПЛ і відгалужень розраховані на 630 А і 60/24 кА та комплектуються дугогасними рогами або камерою. Роги гасять дугу при вимиканні невеликих струмів намагнічування та зарядних струмів, камера дає змогу вимикати робочий струм навантаження. Апарат ставлять на опорі, а керують ним штангою або приводом з рівня землі.
Серія охоплює і комірки РП, і лінійні опори в мережах СН. Вибір між роз'єднувачем і вимикачем навантаження залежить від того, чи треба розмикати лінію під струмом. Для лінійних опор важливо, що апарат розрахований на роботу просто неба, у дощ, ожеледь і забруднення, без закритої шафи навколо контактів.
Технічні характеристики
| Номінальний струм | 600–3400 А |
|---|---|
| Струм стійкості | 80/31,5–100/40 кА |
| Виконання | внутр. і зовн., з вбудованим заземлювачем |
| Вимикачі ПЛ і відгалужень | 630 А, 60/24 кА, з дугогасними рогами або камерою |
Запит ціни та строку поставки
PFIFFNER VBD — роз'єднувачі вертикально-рубні СН і вимикачі ПЛ 3–36 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні параметри роз'єднувачів VBD?
Напруга 3–36 кВ, струм 600–3400 А, струм стійкості 80/31,5–100/40 кА.
Чи є у серії вимикачі для повітряних ліній?
Так, вимикачі ПЛ і відгалужень на 630 А і 60/24 кА з дугогасними рогами або камерою.
Чи можна замовити роз'єднувач із заземлювачем?
Так, VBD внутрішньої та зовнішньої установки випускаються з вбудованим заземлювачем.
