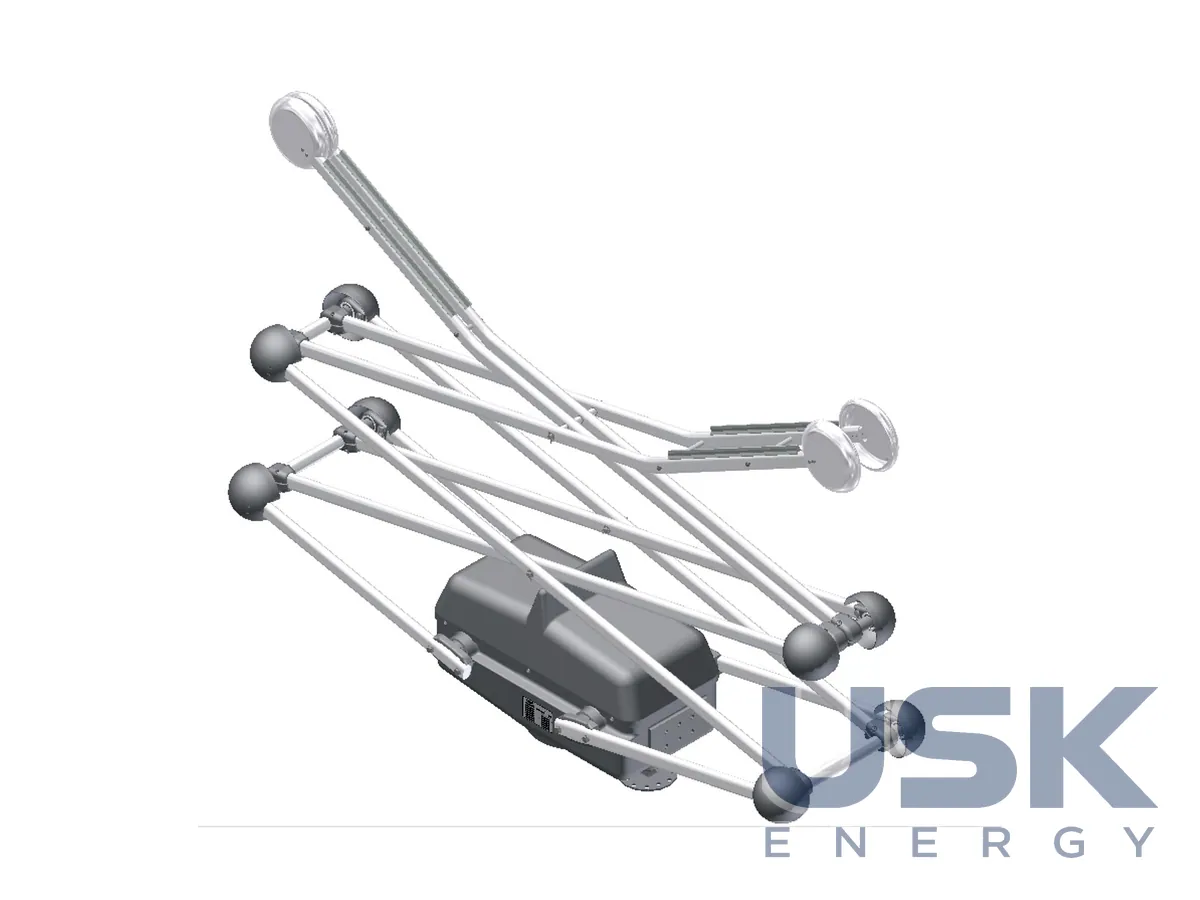

PFIFFNER PMD / PMS / PSS — роз'єднувачі пантографні 72,5–550 кВ
Пантографні (ножичні) роз'єднувачі PFIFFNER на 72,5–550 кВ і 1600–4000 А для підключення до верхньої ошиновки ВРП. Вони займають мінімум місця, струм стійкості 100/40–160/63 кА.
- PMD (колишній TFP), подвійний ножичний
- 245–550 кВ, 2000–4000 А
- PMS (колишній TFPA), одинарний ножичний
- 170–245 кВ, 2000–4000 А
- PSS (колишній TFPK)
- 72,5–170 кВ, 1600–3150 А
- Струм стійкості
- 100/40–160/63 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пантографний роз'єднувач ставлять під проводом верхньої ошиновки ВРП. У ввімкненому положенні ножичний механізм піднімається й захоплює контакт, підвішений на проводі, у вимкненому складається вниз, і розрив утворюється по вертикалі. Пантограф розкладається вертикально до проводу верхньої ошиновки, тож роз'єднувач не займає місця по горизонталі між фазами. Через це такі апарати часто ставлять як шинні роз'єднувачі на підстанціях з двома системами шин.
PMD (раніше TFP) з подвійним ножичним механізмом охоплює 245–550 кВ і 2000–4000 А. Подвійний механізм дає більший хід і достатню жорсткість на великих висотах підвісу, характерних для надвисоких напруг. PMS (раніше TFPA) з одинарним ножичним механізмом розрахований на 170–245 кВ і 2000–4000 А. PSS (раніше TFPK) працює в мережах 72,5–170 кВ при струмі 1600–3150 А.
Струм стійкості від 100/40 до 160/63 кА, перше значення пікове, друге термічне. Контакт на проводі має допускати коливання проводу від вітру й температурне провисання, тому під час проєктування ошиновки висоту підвісу та зону захоплення погоджують з виробником.
Виконання зовнішнє. Колишні позначення TFP, TFPA і TFPK полегшують пошук прямої заміни для встановлених апаратів. Привід підбирають за проєктом, а розімкнений стан добре видно з землі. Схема з вертикальним розривом також зменшує кількість проміжних порталів і спрощує компоновку комірки, коли під верхньою ошиновкою треба розмістити кілька апаратів у ряд.
Технічні характеристики
| PMD (колишній TFP), подвійний ножичний | 245–550 кВ, 2000–4000 А |
|---|---|
| PMS (колишній TFPA), одинарний ножичний | 170–245 кВ, 2000–4000 А |
| PSS (колишній TFPK) | 72,5–170 кВ, 1600–3150 А |
| Струм стійкості | 100/40–160/63 кА |
| Виконання | зовнішнє |
Запит ціни та строку поставки
PFIFFNER PMD / PMS / PSS — роз'єднувачі пантографні 72,5–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку модель обрати для ВРП на 245–550 кВ?
PMD з подвійним ножичним механізмом на 245–550 кВ і 2000–4000 А.
Яка стійкість до струмів КЗ у пантографних роз'єднувачів?
Струм стійкості 100/40–160/63 кА.
Для яких мереж призначений PSS?
Для мереж 72,5–170 кВ зі струмом 1600–3150 А.
