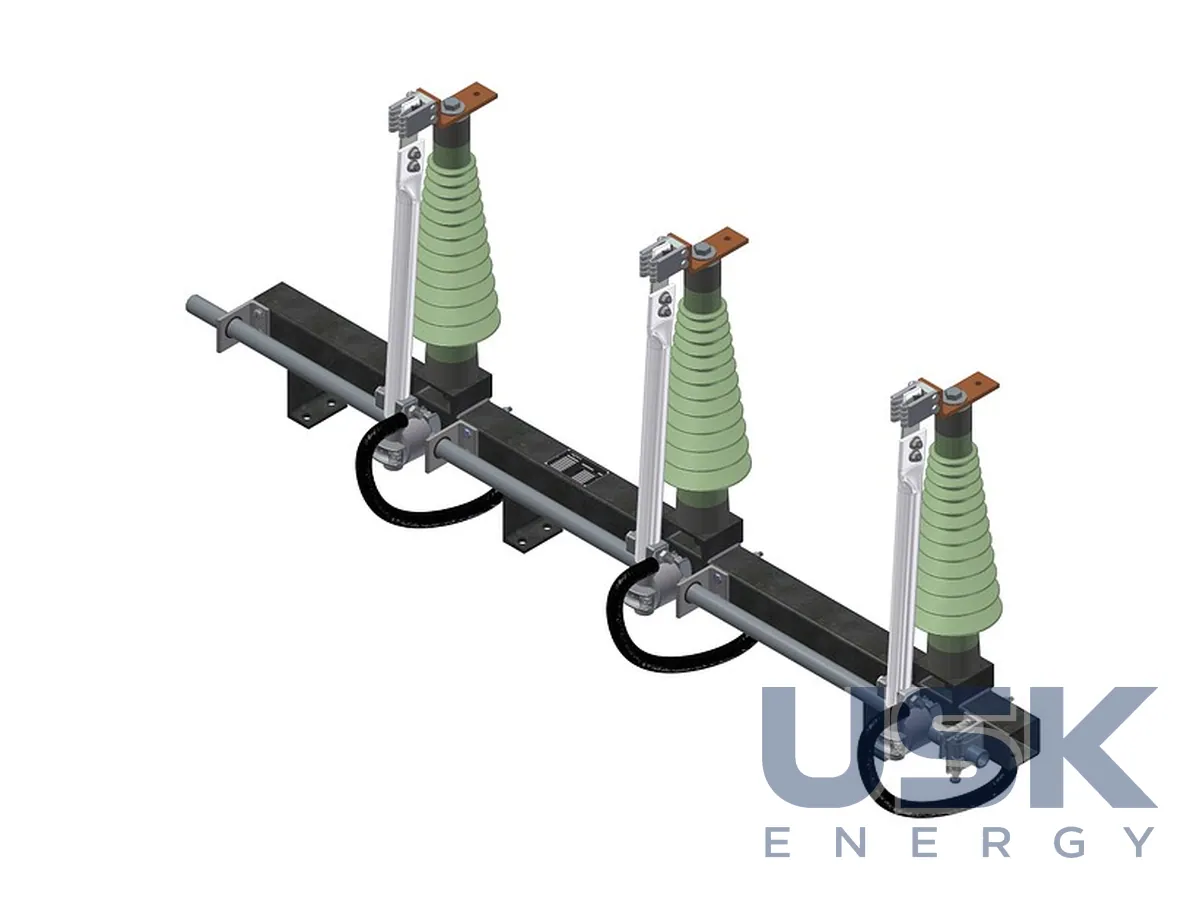

PFIFFNER EF / EI — заземлювачі 24–550 кВ
Окремо встановлювані заземлювачі PFIFFNER EF і EI на номінальну напругу 24–550 кВ зі струмом стійкості 80/31,5–160/63 кА. Їх ставлять на ВРП і в закритих РП, керують двигунним або ручним приводом.
- Номінальна напруга
- 24–550 кВ
- Струм стійкості
- 80/31,5–160/63 кА
- Виконання
- EF — зовнішнє, EI — внутрішнє
- Привід
- двигунний (DC 110–220 В / AC 230–400 В) або ручний
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Окремий заземлювач потрібен там, де приєднання заземлюють не роз'єднувачем з вбудованими ножами, а самостійним апаратом. Так буває на вводах ПЛ, у точках підключення силових трансформаторів, на системах шин і в місцях, де роз'єднувач стоїть далеко від точки, яку треба заземлити. Номінальна напруга серії від 24 до 550 кВ.
Струм стійкості від 80/31,5 до 160/63 кА. Перше число відповідає піковому струму динамічної стійкості, друге струму термічної стійкості, і заземлювач підбирають під струм КЗ у вузлі встановлення. Виконання EF призначене для зовнішнього встановлення, EI для внутрішнього, тож серія закриває і відкриті, і закриті розподільні пристрої підстанцій.
Двигунний привід живиться від DC 110–220 В або AC 230–400 В, тому підходить під наявне оперативне живлення підстанції. Двигунне керування дає змогу вмикати заземлювач дистанційно, з урахуванням оперативних блокувань з роз'єднувачами та вимикачами приєднання. Для об'єктів, де дистанційне керування не потрібне, заземлювач комплектують ручним приводом.
Апарат монтують окремо, на власній опорі чи рамі, незалежно від роз'єднувача. Це спрощує реконструкцію, бо заземлювач можна додати або замінити без втручання в головне коло. Положення ножа видно з землі, а допоміжні контакти передають його стан у схему блокувань. Під час проєктування підстанції заздалегідь визначають, які точки заземлюють окремими апаратами, а які вбудованими ножами роз'єднувачів, щоб схема блокувань лишалася простою й зрозумілою для персоналу.
Технічні характеристики
| Номінальна напруга | 24–550 кВ |
|---|---|
| Струм стійкості | 80/31,5–160/63 кА |
| Виконання | EF — зовнішнє, EI — внутрішнє |
| Привід | двигунний (DC 110–220 В / AC 230–400 В) або ручний |
Запит ціни та строку поставки
PFIFFNER EF / EI — заземлювачі 24–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховані заземлювачі EF і EI?
Номінальна напруга 24–550 кВ. Струм стійкості 80/31,5–160/63 кА.
Чим відрізняється EF від EI?
EF призначений для зовнішнього встановлення на ВРП, EI для внутрішнього в закритих РП.
Які приводи можна замовити?
Двигунний привід на DC 110–220 В або AC 230–400 В, а також ручний.
