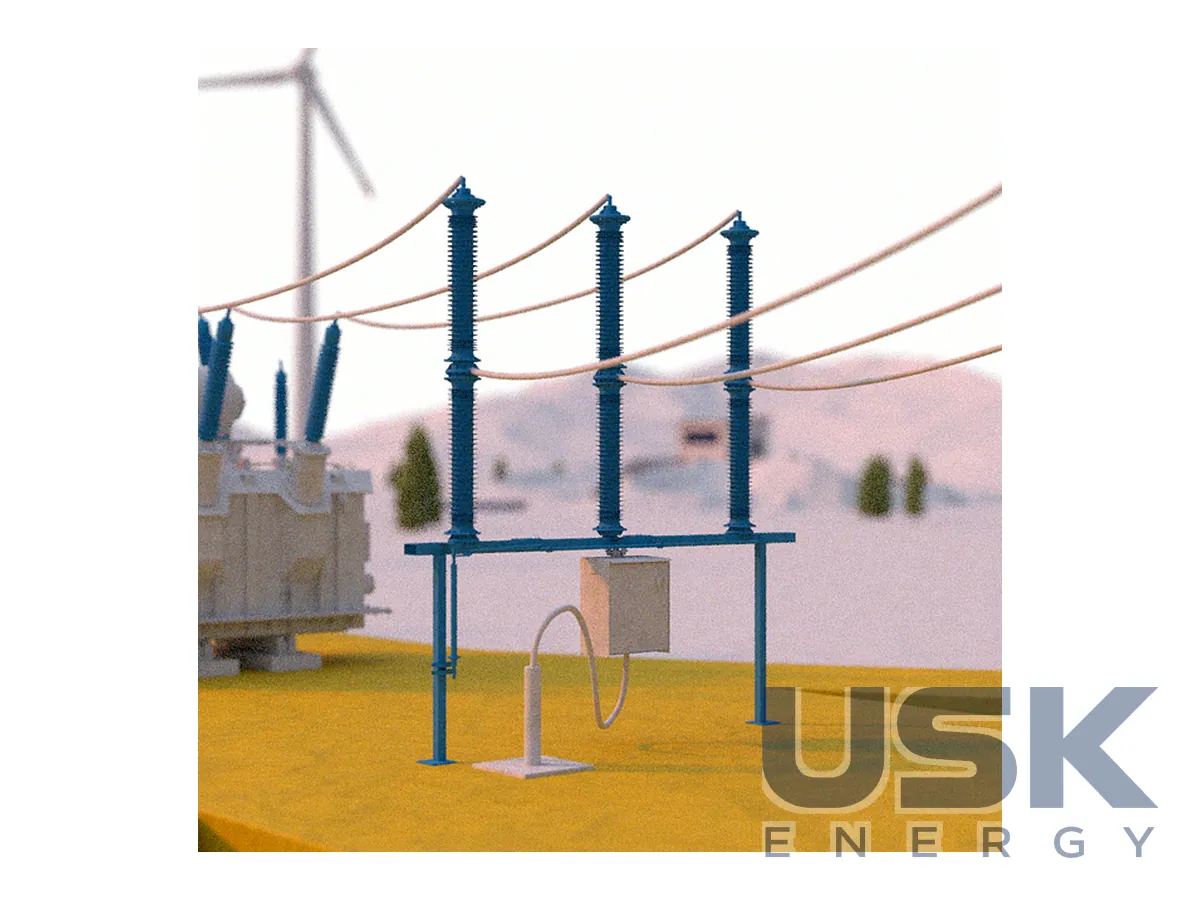

PFIFFNER ecosCB SEF123a — вимикач колонковий 123 кВ на суміші CO₂-O₂

Опис

Енергетика поступово відмовляється від SF6. Цього вимагають жорсткіші правила щодо F-газів і потреба скоротити викиди парникових газів, а мережевим компаніям потрібні вимикачі з тими самими комутаційними характеристиками, але без елегазу. SEF123a поєднує відпрацьовану конструкцію колонкового вимикача з газовою сумішшю CO₂-O₂, у якої GWP < 1, тож перехід на комутацію без F-газів на напрузі 123 кВ не потребує зміни схеми підстанції. Номінальні параметри 123 кВ, 40 кА, 50 Гц. Апарат відповідає вимогам щодо F-газів, які в ЄС поступово посилюються, тож вимикач, встановлений сьогодні, не доведеться міняти через зміну регулювання. Суміш CO₂ і O₂ не належить до фторовмісних газів, тому на неї не поширюються обмеження, що стосуються SF6.

Вимикач пройшов типові випробування за IEC 62271-100 і виробляється у Швейцарії. Виконання зовнішнє, AIS, колонкового типу з дугогасними камерами під потенціалом лінії. Привід пружинний, частота 50 Гц. Конструкцію камер пристосовано до властивостей суміші природних газів, комутаційну здатність збережено в усьому діапазоні операцій. Номінальний робочий цикл O–0,3 с–CO–1 хв–CO, тобто вимикач придатний для швидкого автоматичного повторного вмикання, керування трифазне, коефіцієнт першого полюса, що відключає, 1,3 або 1,5. Клас механічної зносостійкості M2, тобто апарат розраховано на підвищену кількість механічних операцій без капітального ремонту. Електричні характеристики й позначення наведено за IEC 62271, стандартні значення відповідають IEC. Конструкція повністю розроблена й пройшла типові випробування, отже вимикач підготовлено до роботи в мережі.

Пружинний привід має давно перевірену конструкцію, мало потребує обслуговування й простий в оперуванні. Живлення допоміжних кіл від 48 до 220 В постійного струму. Двигун заводу пружин живиться від 48 до 220 В постійного або 230/400 В змінного струму. Інші значення погоджують окремо, рішення під замовлення виробник також розглядає.

Габарити SEF123a порівнянні зі звичайними елегазовими вимикачами. При заміні елегазового апарата на ВРП 123 кВ, розрахованого на 40 кА, зі схеми зникає SF6, а нове дугогасне середовище має GWP < 1 і не містить фторовмісних газів. Новий вимикач стає на місце старого з мінімальними переробками фундаментів і ошиновки, а перерву в роботі приєднання можна звести до короткого вікна.

Робота з природними газами простіша, ніж з SF6. Зберігання, перевезення й утилізація газу наприкінці строку служби не потребують окремих процедур, які діють для F-газів, а облік і звітність щодо елегазу для такого апарата відпадають. Розробка, виробництво та продаж зосереджені в одному місці, у Hirschthal, що скорочує шлях від запиту до технічної відповіді. Виробник спирається на багаторічний досвід у високовольтних комутаційних апаратах. Для мереж, які планують поетапну відмову від SF6, SEF123a дає змогу почати заміну з класу 123 кВ, не чекаючи апаратів на вищі напруги.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
