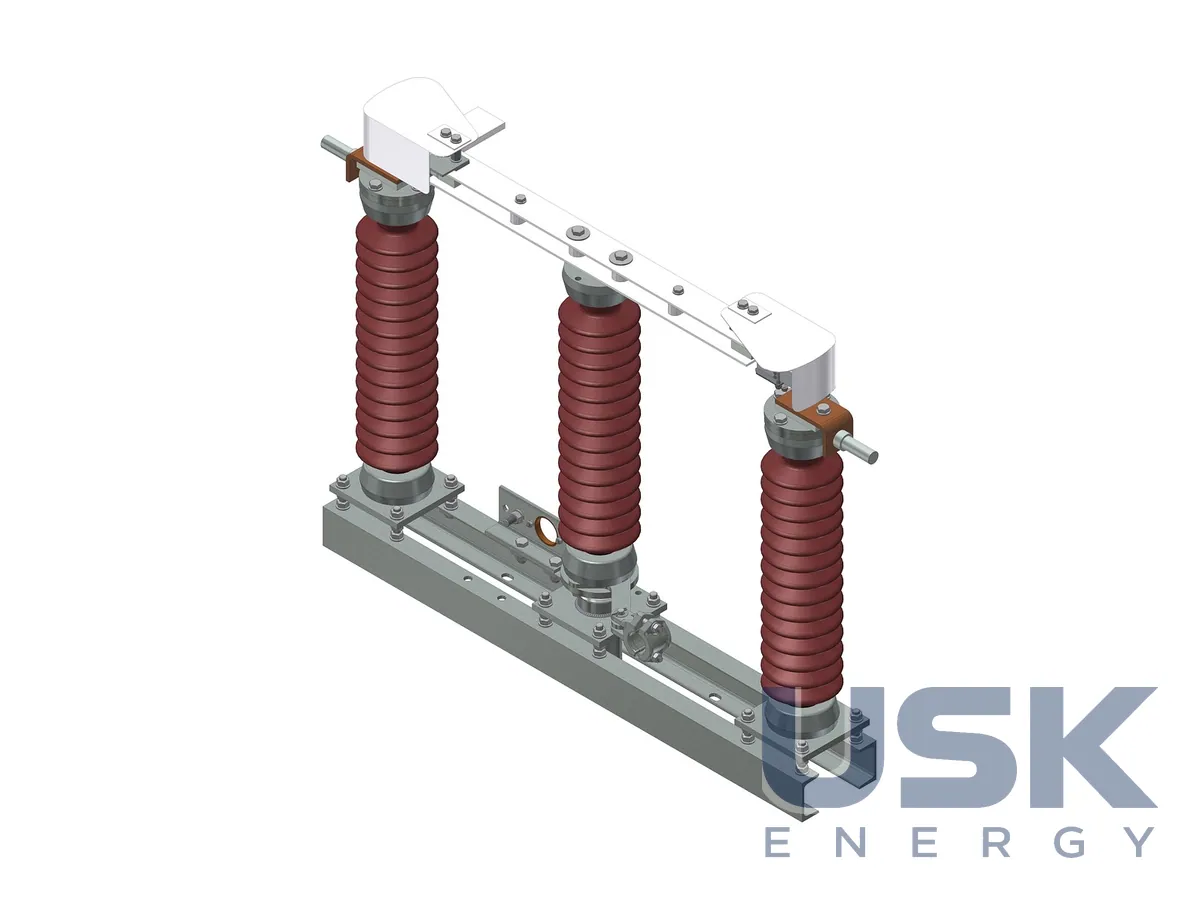

PFIFFNER DBD / DBX / DBI — роз'єднувачі дворозривні 72,5–420 кВ
Дворозривні роз'єднувачі PFIFFNER з поворотною середньою колоною для ВРП і закритих РП 72,5–420 кВ. Номінальний струм від 630 до 4000 А, з вбудованими заземлювальними ножами або без них.
- DBD (колишній TFD)
- 72,5–245 кВ, 1250–2800 А, 80/31,5–125/50 кА
- DBX (колишній TFX)
- 170–420 кВ, 3150–4000 А, до 160/63 кА
- DBI (колишній TID)
- 72,5–123 кВ, 630–3150 А, внутр. установки
- Заземлювачі
- з одним або двома вбудованими заземлювачами
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Дворозривний роз'єднувач має три колони. Крайні колони нерухомі й тримають контакти, середня повертається разом з ножем, і в розімкненому положенні ланцюг розривається одразу у двох місцях. Такий апарат займає вузьку смугу вздовж осі приєднання і зручний на ВРП з обмеженою відстанню між фазами. Серія PFIFFNER охоплює виконання для відкритих і закритих розподільних пристроїв.
DBD (раніше TFD) охоплює 72,5–245 кВ і 1250–2800 А, струм стійкості 80/31,5–125/50 кА. Перше число відповідає піковому струму динамічної стійкості, друге струму термічної стійкості. Це основна модель для більшості підстанцій високої напруги. DBX (раніше TFX) розрахований на 170–420 кВ і 3150–4000 А, стійкість до 160/63 кА, і ставиться на системоутворюючих підстанціях з великими струмами КЗ.
DBI (раніше TID) призначений для внутрішньої установки на 72,5–123 кВ і 630–3150 А. Його застосовують у закритих РП, де обладнання стоїть у будівлі через стиснені умови майданчика чи клімат.
Роз'єднувач комплектується одним або двома вбудованими заземлювачами. Вбудований заземлювач має механічне блокування з головними ножами, тому заземлити ввімкнене приєднання неможливо. Привід двигунний або ручний. Двигунний привід дає змогу керувати апаратом з диспетчерського пункту, ручний підходить для рідко оперованих приєднань. Колишні позначення TFD, TFX і TID допомагають підібрати пряму заміну для апаратів, які вже стоять на підстанціях.
Технічні характеристики
| DBD (колишній TFD) | 72,5–245 кВ, 1250–2800 А, 80/31,5–125/50 кА |
|---|---|
| DBX (колишній TFX) | 170–420 кВ, 3150–4000 А, до 160/63 кА |
| DBI (колишній TID) | 72,5–123 кВ, 630–3150 А, внутр. установки |
| Заземлювачі | з одним або двома вбудованими заземлювачами |
| Привід | двигунний або ручний |
Запит ціни та строку поставки
PFIFFNER DBD / DBX / DBI — роз'єднувачі дворозривні 72,5–420 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка модель роз'єднувача підходить для мереж до 420 кВ?
DBX на 170–420 кВ, 3150–4000 А, стійкість до 160/63 кА.
Чи є роз'єднувач для закритих РП?
Так, DBI внутрішньої установки на 72,5–123 кВ і 630–3150 А.
Як старі позначення TFD, TFX, TID відповідають новим?
TFD тепер DBD, TFX тепер DBX, TID тепер DBI.
