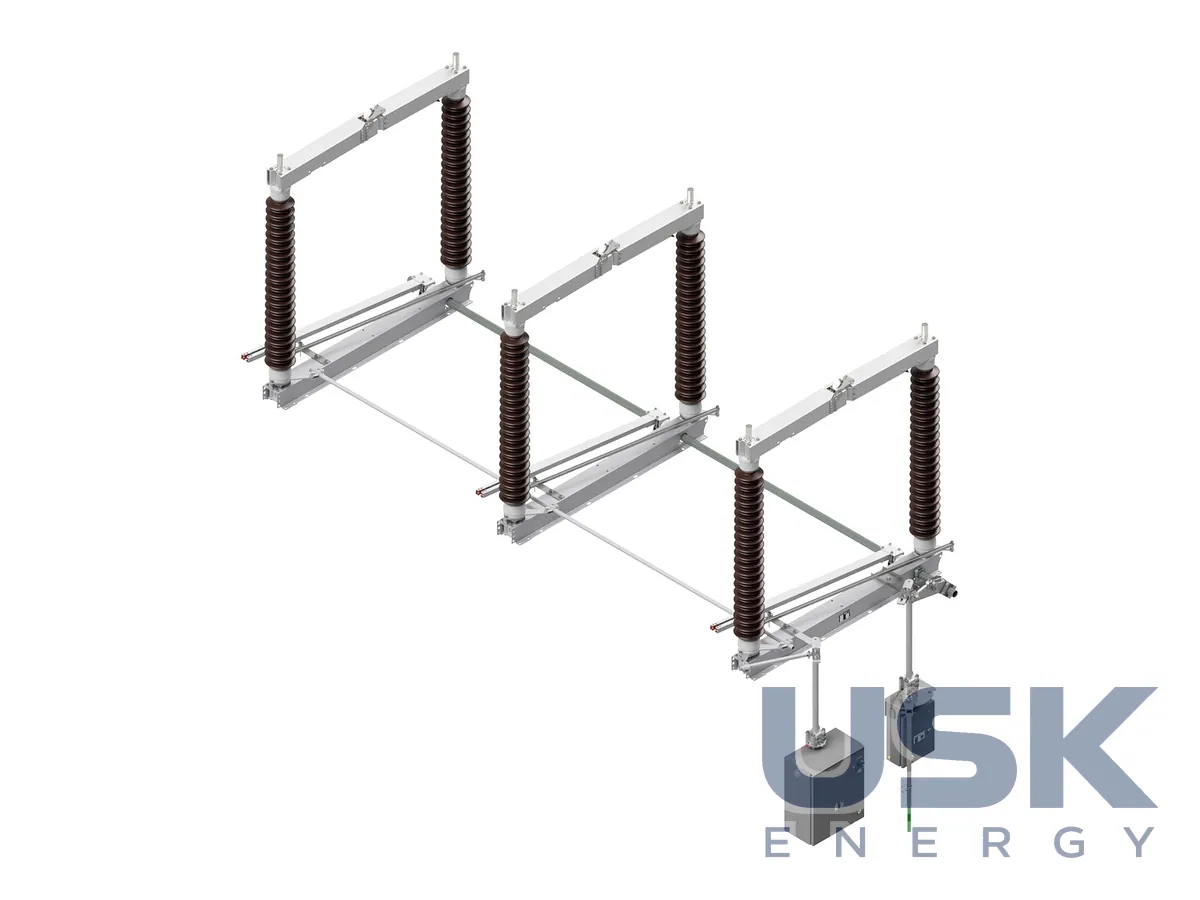

PFIFFNER CBD — роз'єднувач з центральним розривом 72,5–550 кВ
Горизонтально-поворотний роз'єднувач PFIFFNER CBD з центральним розривом для ВРП 72,5–550 кВ. Номінальний струм 1600–4000 А, струм стійкості 80/31,5–160/63 кА.
- Номінальна напруга
- 72,5–550 кВ
- Номінальний струм
- 1600–4000 А
- Струм стійкості
- 80/31,5–160/63 кА
- Заземлювачі
- CBDE / CBDEE — з одним або двома заземлювачами
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Роз'єднувач з центральним розривом має дві поворотні колони на кожну фазу. Обидві колони повертаються в горизонтальній площині, а ножі розходяться посередині прольоту, утворюючи розрив між ними. Порівняно з дворозривною схемою тут менше колон, а отже менше ізоляторів і простіший фундамент. Розімкнене положення добре видно з землі, що спрощує оперативні перемикання та допуск бригад.
Серія закриває ВРП від 72,5 до 550 кВ з номінальним струмом до 4000 А. Нижня межа номінального струму 1600 А. Струм стійкості від 80/31,5 до 160/63 кА, де перше значення відповідає піковому струму, друге струму термічної стійкості. Верхні значення потрібні на вузлових підстанціях з великою потужністю КЗ, нижчі покривають більшість підстанцій розподільчих мереж високої напруги.
Виконання зовнішнє. Під час руху ножі обертаються разом з колонами, тому над апаратом не потрібен вільний простір по вертикалі, але треба врахувати поворот ножів у горизонтальній площині під час розміщення фаз.
Варіант CBDE має вбудований заземлювач, CBDEE має їх два. Два заземлювачі дають змогу заземлити приєднання з обох боків роз'єднувача, наприклад з боку лінії та з боку шин. Заземлювачі зблоковані з головними ножами, а самі апарати комплектуються двигунним або ручним приводом за проєктом підстанції. Під час заміни застарілих роз'єднувачів на наявних фундаментах звіряють міжосьові відстані колон і висоту приєднання, щоб обійтися без перебудови ошиновки.
Технічні характеристики
| Номінальна напруга | 72,5–550 кВ |
|---|---|
| Номінальний струм | 1600–4000 А |
| Струм стійкості | 80/31,5–160/63 кА |
| Заземлювачі | CBDE / CBDEE — з одним або двома заземлювачами |
| Виконання | зовнішнє |
Запит ціни та строку поставки
PFIFFNER CBD — роз'єднувач з центральним розривом 72,5–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні параметри роз'єднувача CBD?
Напруга 72,5–550 кВ, струм 1600–4000 А, струм стійкості 80/31,5–160/63 кА.
Чим відрізняються CBDE і CBDEE?
CBDE має один заземлювач, CBDEE має два.
Для якої установки призначений CBD?
Для зовнішньої установки на ВРП 72,5–550 кВ.
