PFIFFNER B1 / B2 / B3 — роз'єднувачі та вимикачі навантаження контактної мережі 15/25 кВ

Опис

Апарати серії B ставлять на контактній мережі електрифікованих залізниць змінного струму 15 або 25 кВ. Ними відокремлюють і перемикають секції контактної мережі, знімають напругу з ділянки й заземлюють її на час робіт. Апарати ставляться на секціонуванні контактної мережі, де потрібно знімати напругу з ділянки та заземлювати її. Номінальний струм до 2000 А, ізоляційні рівні задано за IEC 62497-1.

У серії три функціональні типи апаратів. Роз'єднувач у розімкненому стані створює ізоляційний проміжок за відповідним стандартом і комутує коло лише за дуже малого струму. Вимикач навантаження вмикає й вимикає номінальний струм у нормальному режимі, витримує обмежену кількість увімкнень на КЗ і певний час проводить струми аварійних режимів. Трипозиційний апарат розмикає й замикає коло, а потім заземлює його, і виготовляється як роз'єднувач або як вимикач навантаження. Опційні роги попереднього пробою на вимикачі навантаження та заземлювачі підвищують піковий струм увімкнення до 32 кА, клас E3.

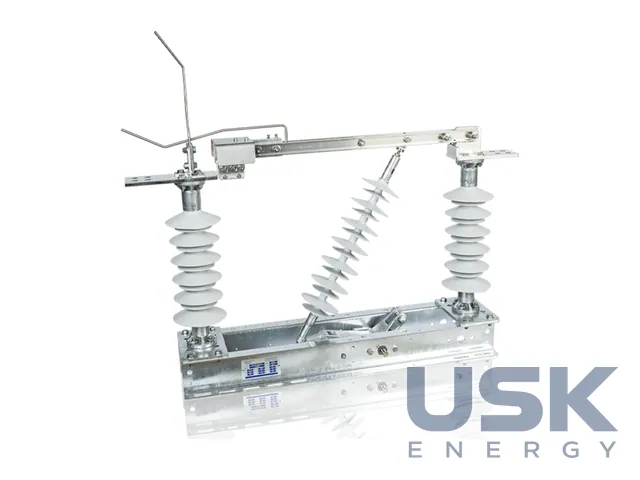

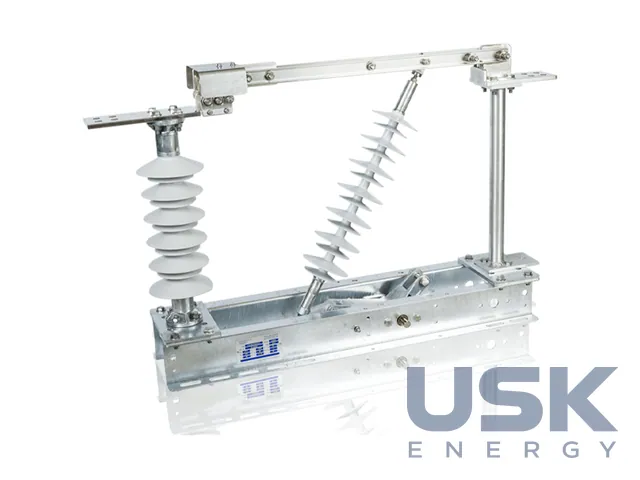

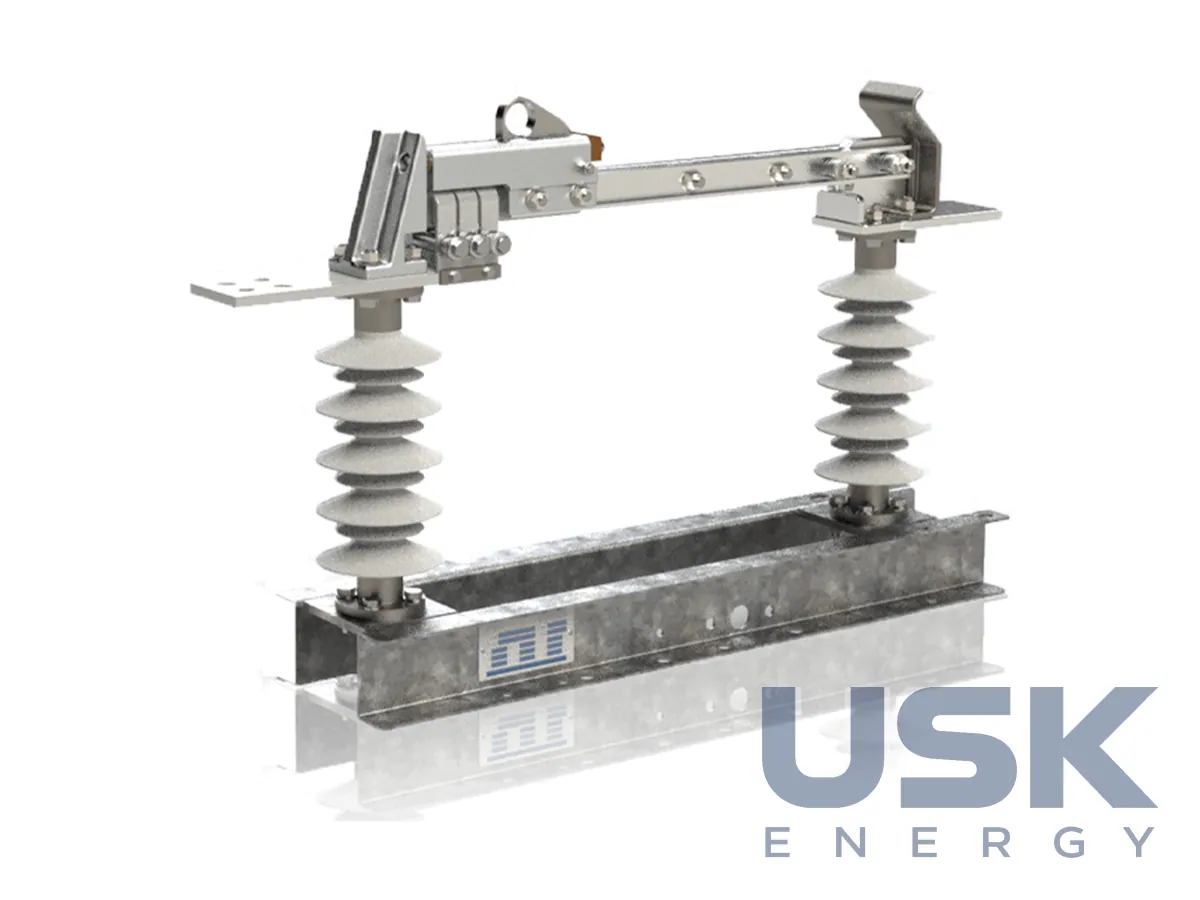

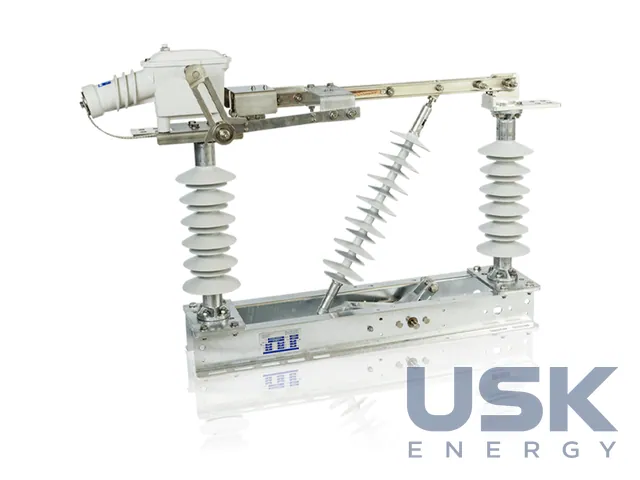

B1 і B2 мають коромислову конструкцію, B3 виконаний як рубний. У B1 два нерухомі ізолятори на краях тримають виводи, а третій, рухомий, виконує комутацію. Гнучкий провідник між рухомою частиною головного контакту й нерухомим виводом лінії приймає зміну довжини, тому обидва виводи можна приєднати жорсткими шинами й ставити апарати щільно. B2 має один нерухомий і один рухомий ізолятор без гнучкого провідника, він компактніший і дешевший, але приєднання до нього роблять гнучким проводом, щоб плече могло рухатися. B3 має два нерухомі ізолятори з виводами та силіконовий стрижневий ізолятор, який виконує перемикання, і застосовується там, де потрібен струм до 2000 А. Виводи в усіх виконань плоскі. У каталозі є також компактна модель B4 з одним нерухомим і одним рухомим ізолятором.

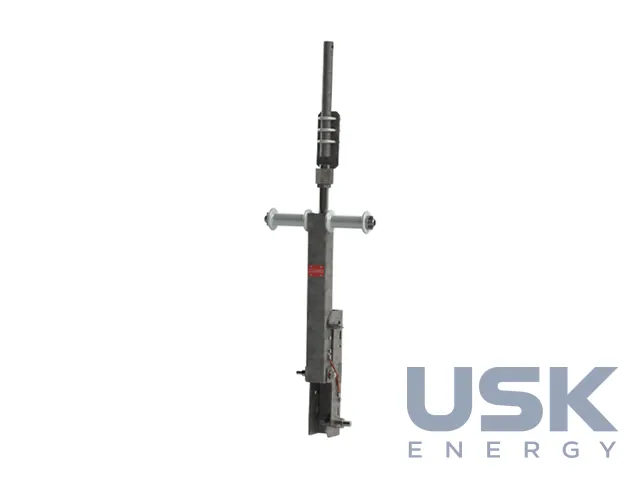

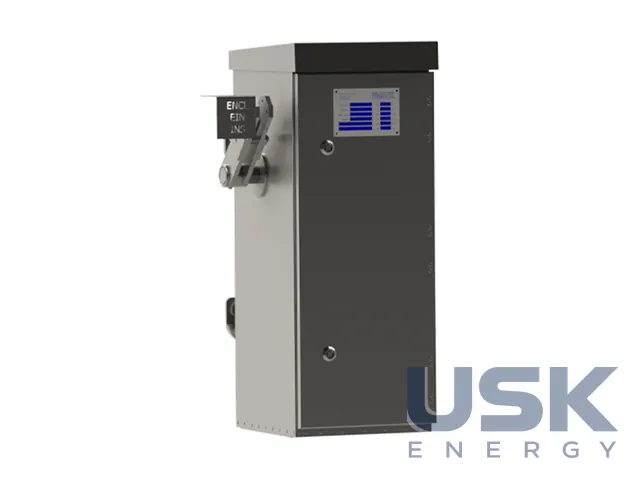

Апарати керуються двигунними приводами MFL/MDR4. MDR4 зазвичай монтують у нижній частині щогли. Двигун з редуктором створює зусилля, яке через тягу або гнучкий трос передається на важіль приводу. Привід відповідає IEC 62505-2 та IEC 62271-1, має ступінь захисту IP54, корозійну категорію C4 за ISO 12944-2 і клас стійкості до ударів IK 10 до 20 Дж. Напруга живлення 24, 48, 60 або 220 В постійного струму чи 230 В змінного. Тяги підбирають під конкретний привід і можуть постачати попередньо зібраними.

Ресурс до 10000 циклів, робоча температура −30…+40 °C. Апарати зберігають працездатність при сильному обмерзанні, вологості, забрудненні та в атмосфері з сіллю, комутація відбувається без збоїв. Серію доповнюють компоненти під замовлення та набір аксесуарів для різних схем секціонування. Жорсткі тяги монтуються швидко й передають зусилля без втрат на великі відстані, гнучкий трос зручний там, де привід і апарат розташовані не на одній осі.
