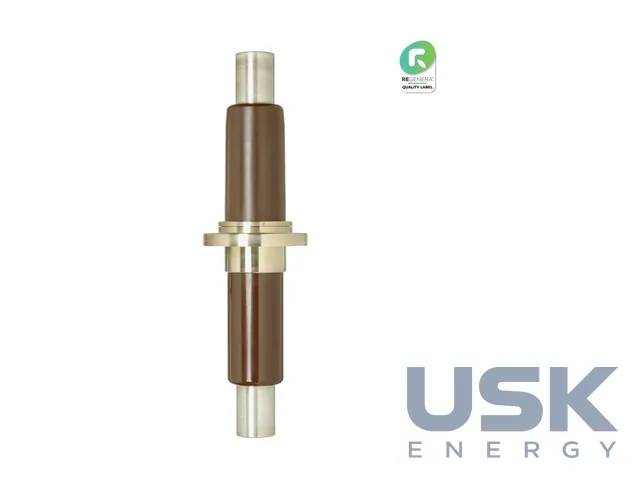

Trench RIP / RIG — сильнострумові трансформаторні та генераторні вводи до 52 кВ, до 50 кА

Опис

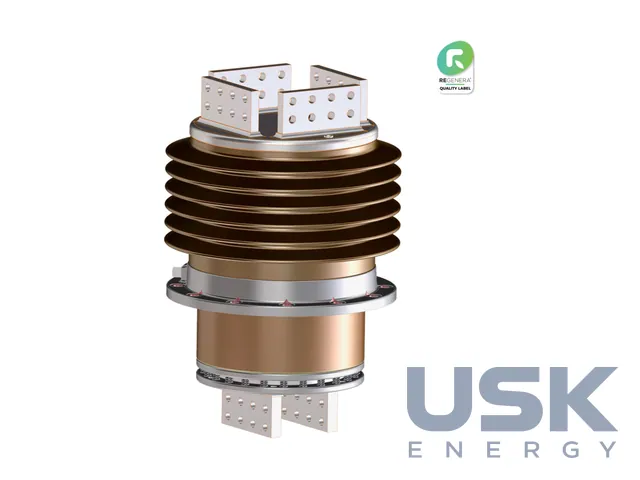

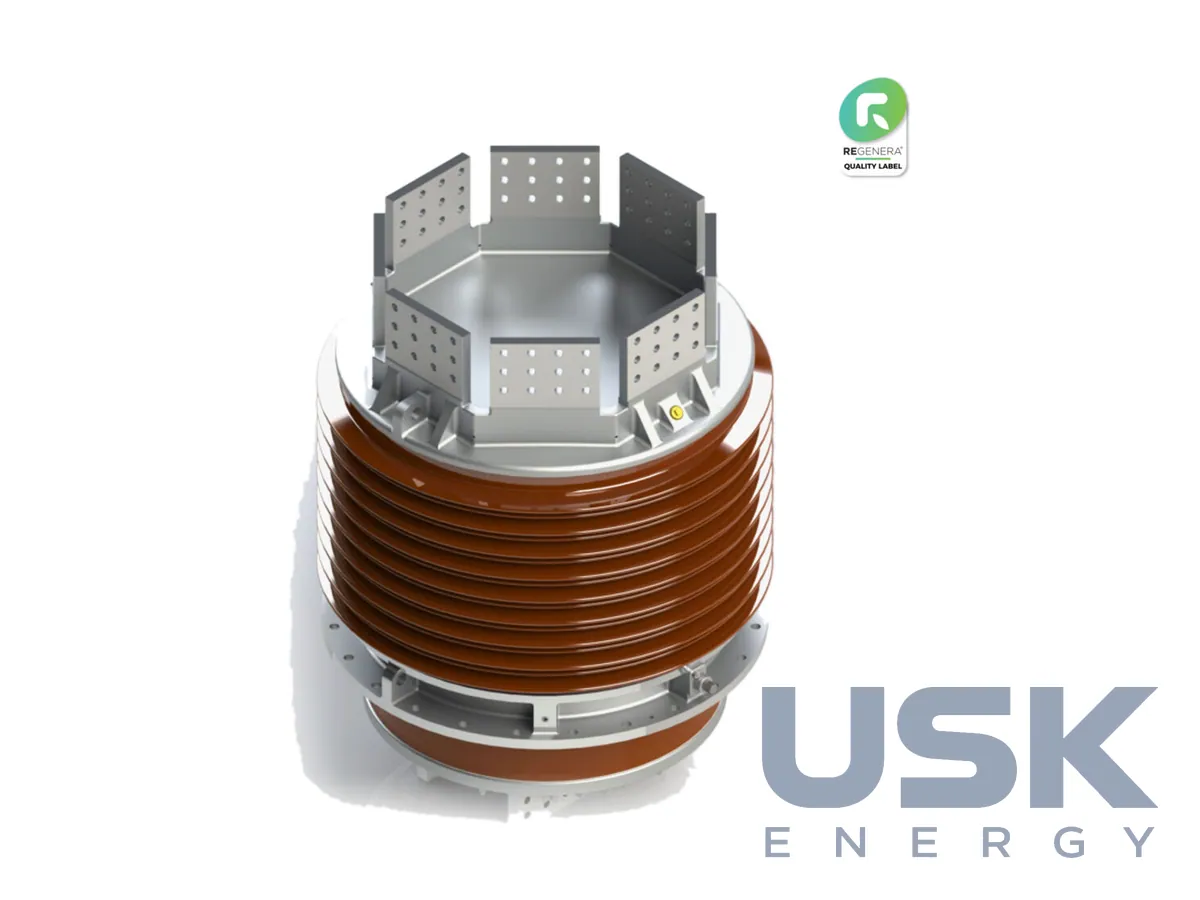

Сильнострумові вводи Trench серій RIP і RIG призначені для виводів низької напруги генераторних трансформаторів і самих генераторів електростанцій. На цьому боці блока напруга порівняно невелика, зате струм вимірюється десятками кілоампер, і ввід має пропустити його без перегріву, витримати електродинамічні сили під час короткого замикання та зберегти ізоляцію в умовах високої температури. Трансформаторні вводи RIP випускають до 52 кВ / 40 000 А, RIG до 52 кВ / 31 500 А. Генераторні вводи RIP розраховані до 36 кВ / 36 000 А, RIG до 36 кВ / 50 000 А.

Ізоляція RIP складається з паперу зі смолою, RIG зі скловолокна зі смолою. RIG виробник описує як перевірену суху безпаперову систему, яка зберігає переваги традиційної RIP-ізоляції й водночас зовсім не містить паперу. У вводі немає рідин, тому виключено шкоду довкіллю через витоки та розливи. Ізоляційна система RIG належить до класу нагрівостійкості 155, і виробник відзначає, що вводи RIG витримують підвищені навантаження за підвищених температур без скорочення розрахункового терміну життя ізоляції. Для виводів генераторів і трансформаторів, які стоять у струмопроводах з високою температурою повітря та шин, це суттєво. Серія RIG орієнтована на роботу у важких і спекотних умовах.

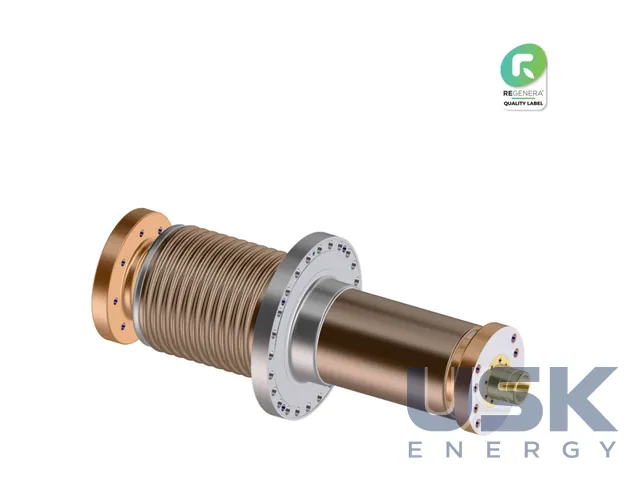

Генераторні вводи бувають з природним, газовим або рідинним охолодженням і підходять для генераторів з водневим охолодженням. За природного охолодження тепло від струмовідної труби відводиться через поверхню вводу. Газове охолодження використовує потік газу всередині генератора, а рідинне прокачує охолоджувач через порожнистий струмопровід, що потрібно на найбільших струмах. Для генераторів з водневим охолодженням ввід має бути газощільним і щільно відокремлювати водневе середовище корпусу від повітря ззовні, тому його фланець і ущільнення розраховують на тиск і властивості водню.

Вводи RIG розраховані на 30 років роботи без обслуговування, що знижує витрати впродовж життєвого циклу. Відсутність оливи знімає питання контролю рівня, відбору проб і пожежної небезпеки в приміщенні генератора та в зоні струмопроводів. Суха ізоляція не боїться тривалого зберігання в резерві, що важливо для аварійного запасу на електростанції. Для електростанції це означає менше планових зупинок блока заради перевірки вводів і менше витратних робіт під час капітального ремонту генератора та трансформатора. Стан ізоляції за потреби контролюють стандартними вимірюваннями тангенса кута втрат і ємності під час планових випробувань.

Вибір між RIP і RIG визначається струмом, температурними умовами та вимогами до матеріалів. Для трансформаторного вводу зі струмом до 40 000 А за помірної температури підходить RIP, а для генераторного вводу на найбільші струми та для гарячих струмопроводів частіше обирають RIG. Під час замовлення вказують клас напруги, номінальний струм, тип охолодження, середовище всередині генератора чи бака, спосіб приєднання до шинопроводу та приєднувальні розміри фланця.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
