Trench OIP / Eco Fluid — оливо-паперові та ефірні вводи трансформаторні до 550 кВ і стінні до 245 кВ

Опис

Лінійка Trench OIP / Eco Fluid об'єднує конденсаторні вводи з рідинним просоченням для силових трансформаторів, реакторів і стін будівель. До лінійки входять класичні оливо-паперові вводи, зокрема серії STAROIP/STARON виробництва Trench France. Поряд із ними випускають трансформаторні вводи Eco Fluid з біорозкладним ефірним просоченням, розраховані до 245 кВ / 1250 А. Виробник називає весь асортимент вводів з традиційною рідинною ізоляцією аж до 550 кВ добре відпрацьованою конструкцією, яка встановлена тисячами екземплярів у всьому світі та працює в будь-яких кліматичних умовах.

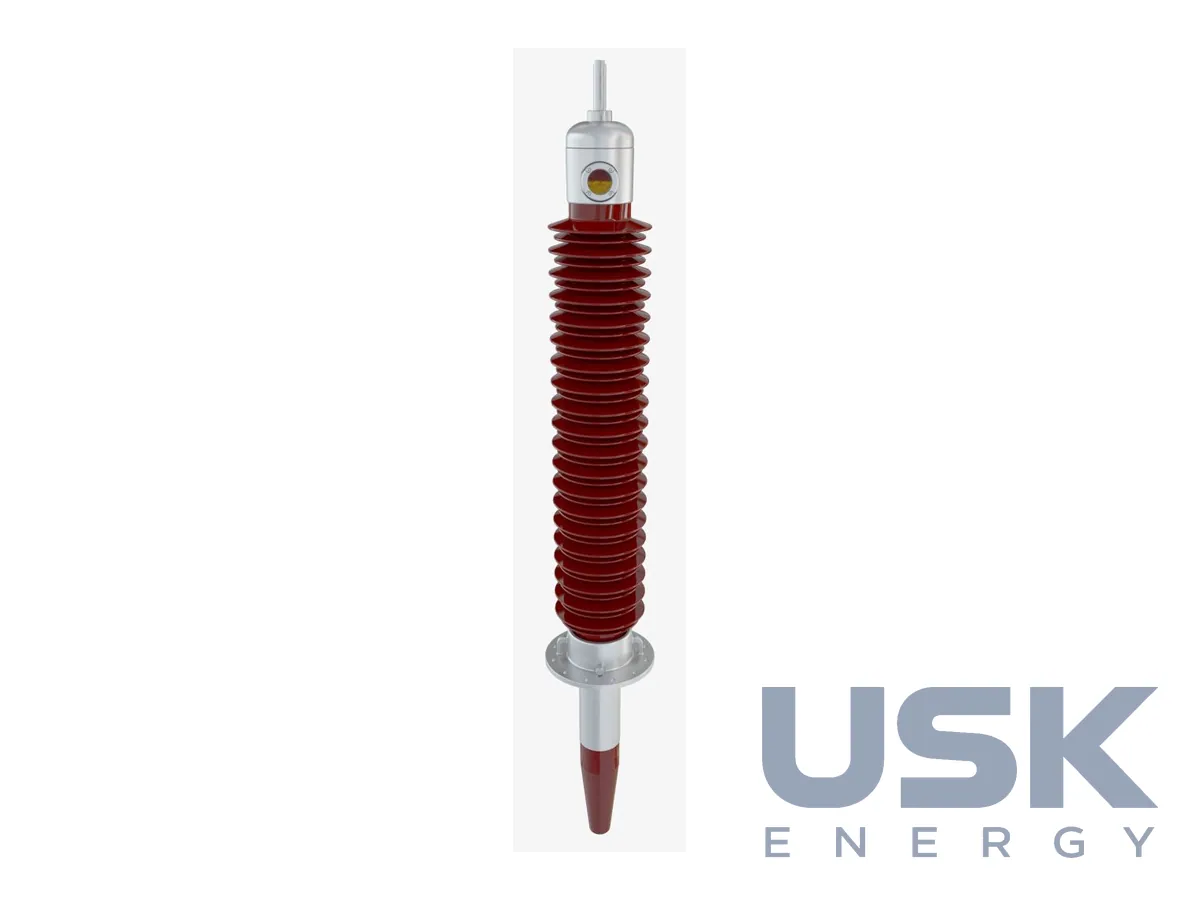

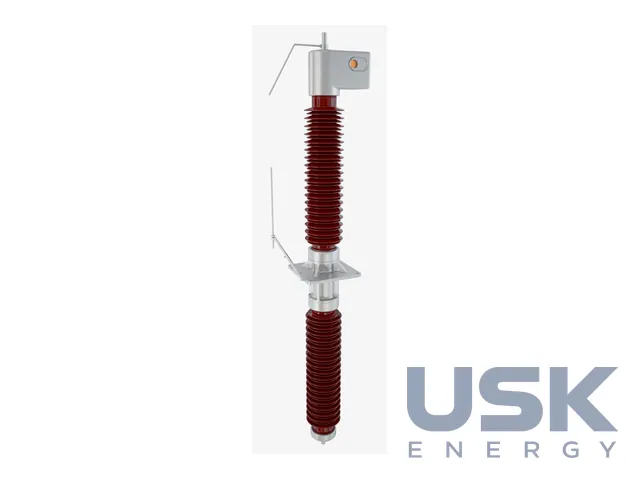

За параметрами лінійка поділяється на три групи. Трансформаторні вводи OIP випускають до 550 кВ / 3150 А, їх ставлять на силові трансформатори та оливонаповнені реактори мереж високої та надвисокої напруги. Стінові вводи OIP розраховані до 245 кВ / 3150 А, вони виводять струмопровід крізь стіну закритої розподільчої установки чи іншої будівлі. Ефірні трансформаторні вводи Eco Fluid охоплюють класи до 245 кВ за струму до 1250 А.

Усі вводи конденсаторного типу та пройшли типові випробування за IEC/IEEE. Остов оливо-паперового вводу намотують з кабельного паперу з провідними обкладками, які розбивають ізоляцію на низку послідовних ємностей і вирівнюють електричне поле за товщиною та довжиною вводу. Після сушіння остов поміщають у герметичну покришку та просочують ізоляційною рідиною, яка заповнює пори паперу й витісняє повітря. Нижня частина трансформаторного вводу занурюється в оливу бака, верхня перебуває на повітрі. Така технологія давно освоєна, добре вивчена в експлуатації та зберігає сумісність з великим парком трансформаторів, спроєктованих під оливо-паперові вводи. Стан оливо-паперового вводу в експлуатації контролюють за тангенсом кута втрат і ємністю остова, які вимірюють через вимірювальний вивід на фланці, а також за рівнем рідини в розширювачі. Ці методи звичні для служб підстанцій і не потребують нового обладнання.

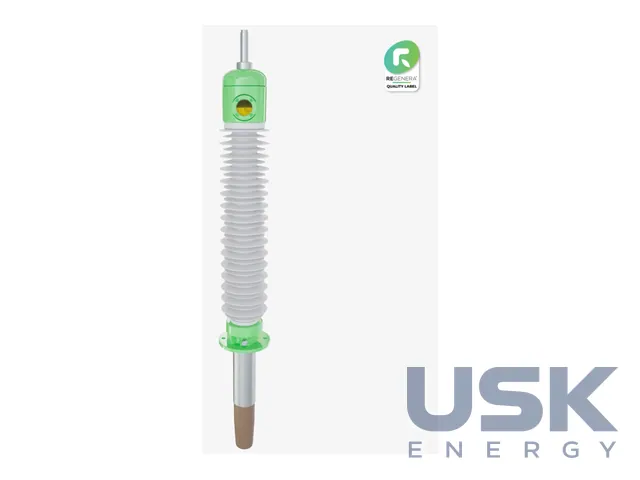

Ефірне просочення обирають там, де потрібна біорозкладна рідина замість мінеральної оливи. Це актуально для підстанцій біля водойм і в природоохоронних зонах, де будь-який витік ізоляційної рідини з покришки розглядають як екологічний ризик, а також для трансформаторів, які самі залиті ефірною рідиною. Принцип роботи вводу при цьому не змінюється, змінюються властивості просочення та матеріали ущільнень.

Виробник зазначає, що відпрацьована конструкція та виробнича база дають строк роботи обладнання понад 30 років, а вводи розраховані на 30 років без обслуговування, що знижує витрати впродовж життєвого циклу. Досвід проєктування та випуску таких вводів накопичувався десятиліттями. Вводи постачають як у стандартних виконаннях, так і у вигляді проєктних рішень під специфікацію замовника. Під час підбору вказують тип вводу, клас напруги та номінальний струм, довжину заглибної частини, тип струмовідної системи, потрібний шлях витоку, вид просочення і, у разі заміни, тип і розміри наявного вводу на трансформаторі чи стіні.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
