MGC TIRESCA TE / TEL — шини з литою ізоляцією до 36 кВ
Ізольовані шини MGC TIRESCA TE і TEL з литою ізоляцією на напругу до 36 кВ для ВРП і приєднань трансформаторів. Ізоляція захищає від замикань птахами й тваринами, а міжфазні відстані з нею можна зменшити.
- TEL
- повна ізоляція до 3,6 кВ, до 8000 А
- TE
- часткова ізоляція до 36 кВ, до 4000 А
- Провідник
- алюміній або мідь
- Ізоляція
- епоксидна смола, поліамідна оболонка
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Шинна система TIRESCA виготовляється у двох виконаннях. TEL виконується з повною ізоляцією до 3,6 кВ і розрахована на струм до 8000 А, її ставлять у низьковольтних і генераторних струмопроводах всередині приміщень і назовні. TE має часткову ізоляцію, працює до 36 кВ і до 4000 А, її монтують у середньовольтних ВРП, на приєднаннях силових трансформаторів і в кабельних розподільних вузлах. Обидва виконання придатні як для нових установок, так і для реконструкції наявних систем шин.
Провідник виготовляють з круглого прутка або труби. Матеріал провідника алюмінієвий сплав EN AW-6101B T7 або електролітична мідь ETP H. Ізоляція TIRESCA з епоксидної смоли відливається у вакуумі безпосередньо на провідник. По всій довжині шини ізоляцію вкриває гофрована поліамідна захисна трубка. Вона не пропускає вологу, захищає від ударів і стійка до ультрафіолету, випробування проведено за ASTM D 2565. Ступінь захисту шини IP67, тобто вона витримує пил і тимчасове занурення у воду. Виробник застосовує таку захисну оболонку понад 30 років.
Окремі шини виготовляють завдовжки до 10 м. Довші траси, а також ділянки, де через тісноту можна змонтувати лише короткі відрізки, збирають на місці. Шини з'єднують ізоляційними муфтами, стандартний ступінь захисту муфт IP 54, як опція IP 68. Виконання TE кріплять на опорних ізоляторах хомутами. Діаметри шин за каталогом 55, 67, 80 і 106 мм, конкретний переріз вибирають за струмом і довжиною траси. Під час проєктування заздалегідь визначають місця стиків, бо кожна муфта додає вузол, який треба герметизувати й оглядати. Трубчастий провідник легший і краще охолоджується на великих струмах, суцільний пруток простіший у згинанні на коротких перемичках. Мідь вибирають там, де важить компактність перерізу, алюмінієвий сплав дає меншу масу траси та менше навантаження на опорні ізолятори.

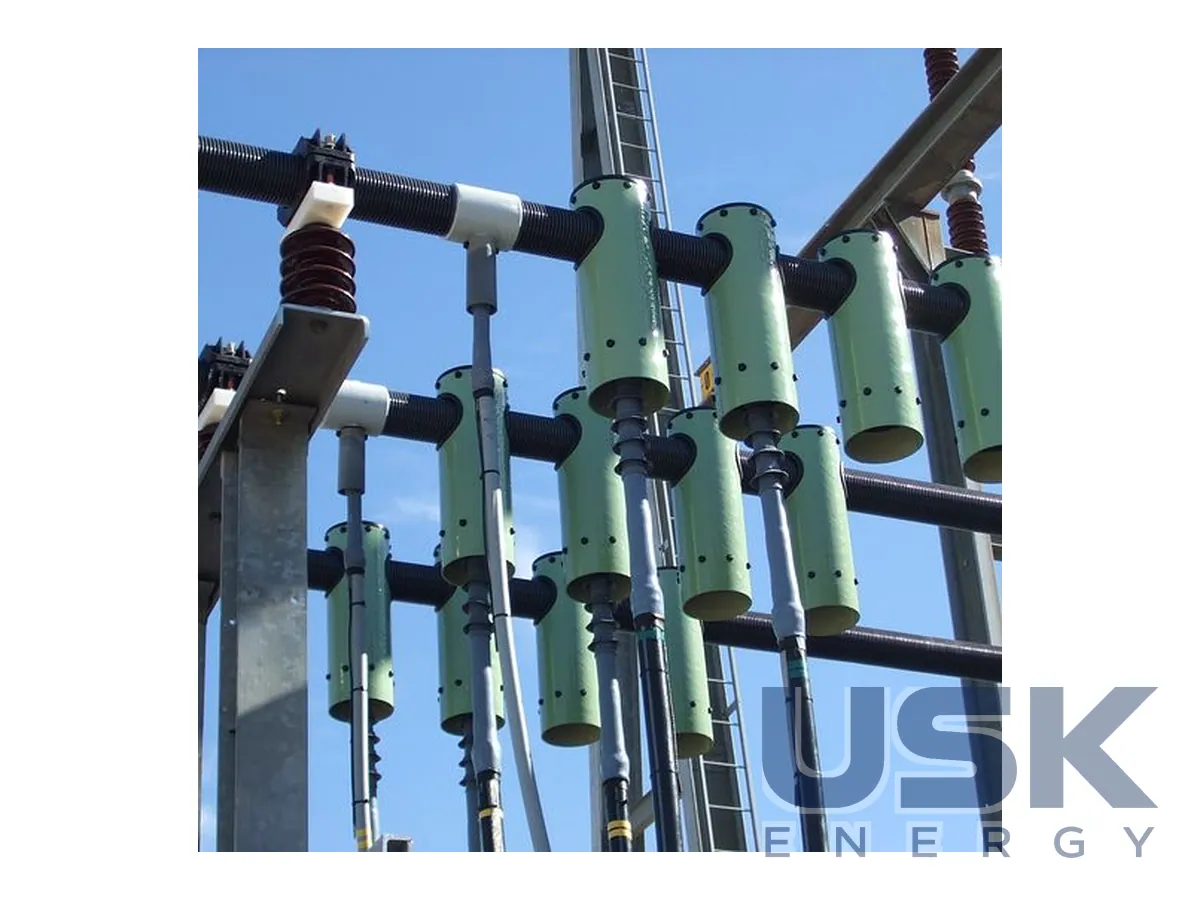

Часткова ізоляція TE захищає установку від замикань фаза-земля та фаза-фаза, які спричиняють дрібні тварини, птахи, гілки й інші сторонні предмети. Для відкритих ВРП біля трансформаторів це одна з частих причин аварійних вимкнень. Друга користь полягає в меншій відстані між фазами, тож ошиновку можна розмістити там, де голим шинам бракує місця. Ізольована шина компактніша за голу ошиновку на тих ділянках, де бракує місця між фазами.
Робочий діапазон температур від -40 до 40 °C, інший діапазон обговорюється під замовлення. На сторінці виробника серед нормативів для розрахунків наведено IEC 60865-1 щодо дії струмів короткого замикання та IEC 60815 щодо вибору ізоляції для забруднених умов. Виробник зазначає простий і швидкий монтаж та тривалу роботу без обслуговування, у практиці експлуатації це зводиться до періодичного огляду муфт і кріплень на опорних ізоляторах.
Технічні характеристики
| TEL | повна ізоляція до 3,6 кВ, до 8000 А |
|---|---|
| TE | часткова ізоляція до 36 кВ, до 4000 А |
| Провідник | алюміній або мідь |
| Ізоляція | епоксидна смола, поліамідна оболонка |
| Ступінь захисту | IP67 |
Запит ціни та строку поставки
MGC TIRESCA TE / TEL — шини з литою ізоляцією до 36 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 60 10 98 (понад 10 кВ) |
|---|---|
| HS, 6 знаків | 8544 60 |
| CN (ЄС) | 8544 60 10 |
| HTSUS (США) | 8544 60 40 00 |
| Митний тариф КНР | 8544 60 13 00 (35–110 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються шини TE і TEL?
TEL має повну ізоляцію до 3,6 кВ і струм до 8000 А. TE має часткову ізоляцію до 36 кВ і струм до 4000 А.
З якого матеріалу провідник та ізоляція?
Провідник алюмінієвий або мідний. Ізоляція з епоксидної смоли з поліамідною оболонкою, ступінь захисту IP67.
Де застосовуються ізольовані шини TIRESCA?
На ВРП і в приєднаннях трансформаторів, де треба захиститися від замикань птахами й тваринами або зменшити міжфазні відстані.
