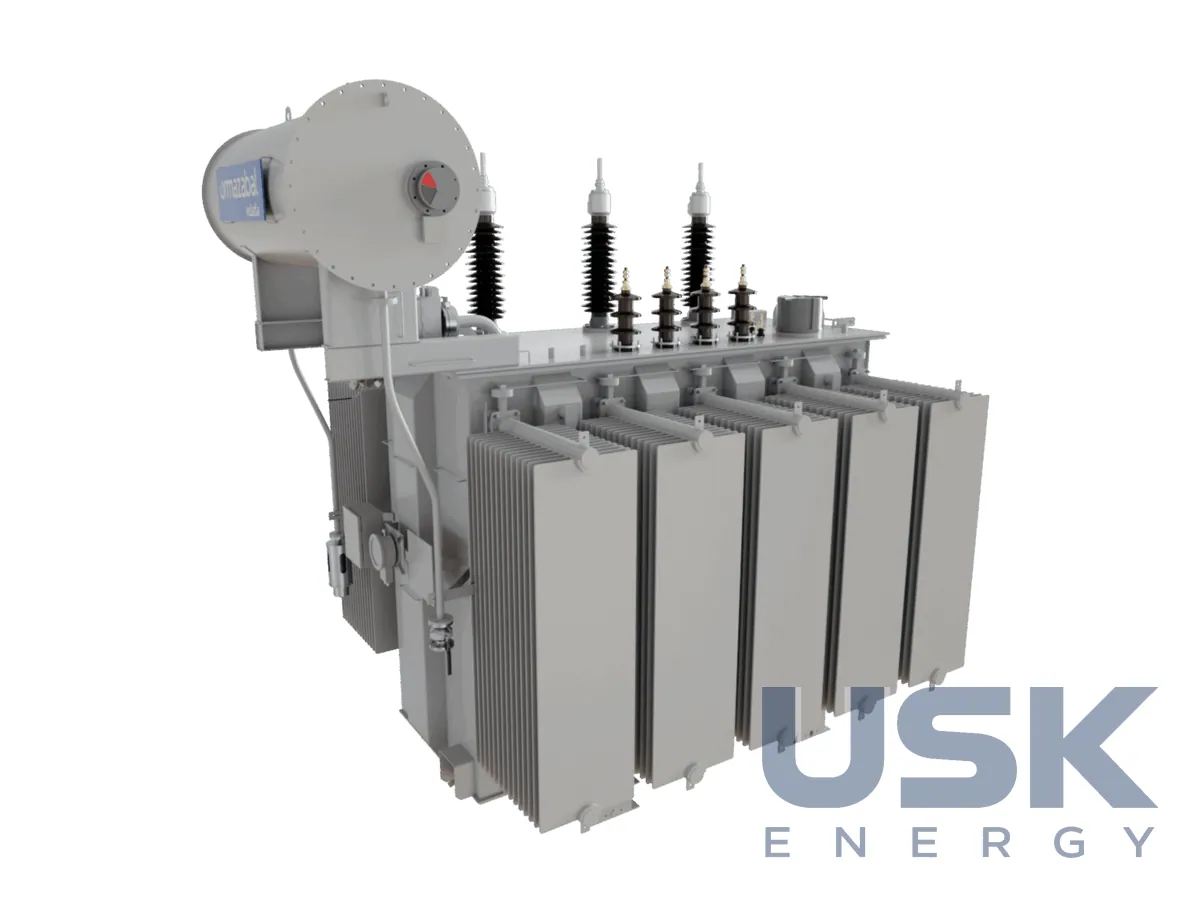

Ormazabal transforma.power — силові трансформатори до 10 МВА / 72,5 кВ
Ormazabal transforma.power належить до силових трансформаторів потужністю до 10 МВА з первинною напругою до 72,5 кВ. Їх ставлять на підстанціях генерації та розподілу і у великих промислових споживачів. До лінійки входять також заземлювальні реактори й автотрансформатори.
- Потужність
- до 10 МВА
- Первинна напруга
- до 72,5 кВ
- Сімейства
- transforma.power, transforma.earth (заземлювальні), auto.transforma (автотрансформатори), transforma.hvd
- Стандарти
- IEC, Регламент ЄС 548/2014, HN/ST
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Лінійка transforma.power в Ormazabal закриває діапазон між розподільчими трансформаторами та великими мережевими машинами. Верхня межа становить 10 МВА при первинній напрузі до 72,5 кВ. У цьому класі працюють підстанції видачі потужності сонячних і вітрових електростанцій, знижувальні підстанції розподільчих мереж і власні вводи великих промислових споживачів, які отримують живлення від мережі високої напруги й самі роздають його по цехах.
Виробник ділить лінійку на кілька сімейств. Під назвою transforma.power випускаються власне силові трансформатори. Сімейство transforma.earth об’єднує заземлювальні реактори, auto.transforma випускає автотрансформатори, окремою позицією в каталозі йде transforma.hvd. Заземлювальний реактор потрібен там, де обмотку силового трансформатора з’єднано в трикутник і нейтралі немає. Реактор створює штучну нейтраль, через яку нейтраль заземлюють безпосередньо або через резистор, і захист отримує струм однофазного замикання на землю, за яким може спрацювати. Автотрансформатор ставлять, коли треба зв’язати дві мережі з близькими рівнями напруги. Частину потужності він передає електрично, без трансформації, тому виходить легшим і компактнішим за двообмоткову машину тієї ж прохідної потужності.
Трансформатори виконуються за стандартами IEC і за технічними умовами енергокомпаній HN/ST. Втрати неробочого ходу та короткого замикання нормуються Регламентом ЄС 548/2014, це європейські вимоги екодизайну до трансформаторів, які виводяться на ринок ЄС. Для об’єктів генерації втрати мають прямий грошовий зміст. Трансформатор видачі потужності СЕС або ВЕС перебуває під напругою цілий рік, і кожен ват втрат неробочого ходу оплачується навіть у ті години, коли станція нічого не віддає в мережу.
На підстанції генерації трансформатор працює зі змінним навантаженням, яке залежить від погоди й часу доби, і з частими переходами від неробочого ходу до повної потужності. На промисловому вводі картина інша. Навантаження рівніше, але в ньому більше гармонік від частотних приводів і випрямлячів, а під час пуску потужних двигунів трапляються кидки струму. Ці режими обумовлюють в опитувальному листі, щоб завод розрахував обмотки й систему охолодження під реальну роботу, а не під умовний номінал. Якщо підстанція стоїть на майданчику СЕС з інверторами, корисно одразу зазначити їхній тип і кількість, а для промислового вводу додати перелік великих двигунів і перетворювачів з їхніми потужностями. Тоді під час приймання не доведеться пояснювати підвищений нагрів або гудіння машини, яка формально працює в межах номіналу.
Під час замовлення машини в цьому діапазоні зазвичай погоджують номінальну потужність, напруги обмоток і групу з’єднання, спосіб регулювання напруги (РПН або ПБВ) і діапазон відпайок, вид охолодження, допустимі втрати, напругу короткого замикання та рівень шуму. Для заземлювального реактора додатково задають струм замикання на землю і його допустиму тривалість, для автотрансформатора окремо обумовлюють прохідну потужність. Конкретні параметри, маси й габарити Ormazabal надає під проєкт, оскільки в цьому класі потужностей трансформатори зазвичай розраховують під конкретну підстанцію.
Технічні характеристики
| Потужність | до 10 МВА |
|---|---|
| Первинна напруга | до 72,5 кВ |
| Сімейства | transforma.power, transforma.earth (заземлювальні), auto.transforma (автотрансформатори), transforma.hvd |
| Стандарти | IEC, Регламент ЄС 548/2014, HN/ST |
Запит ціни та строку поставки
Ormazabal transforma.power — силові трансформатори до 10 МВА / 72,5 кВ, Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність transforma.power?
До 10 МВА при первинній напрузі до 72,5 кВ.
Чи є в лінійці заземлювальні реактори?
Так, це сімейство transforma.earth, а автотрансформатори випускаються як auto.transforma.
Яким стандартам відповідають трансформатори?
IEC, HN/ST, втрати за Регламентом ЄС 548/2014.
