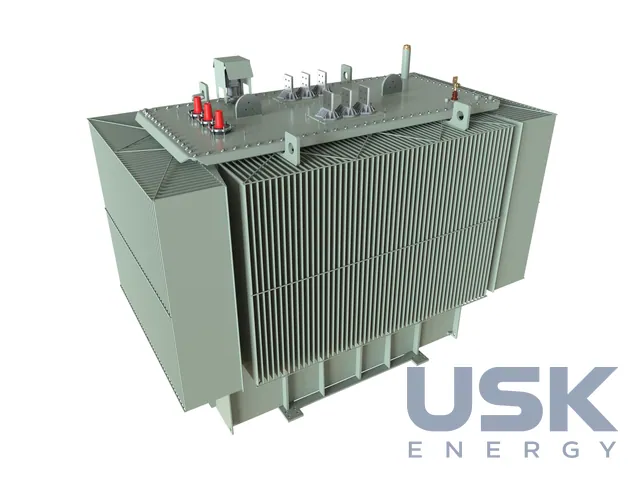

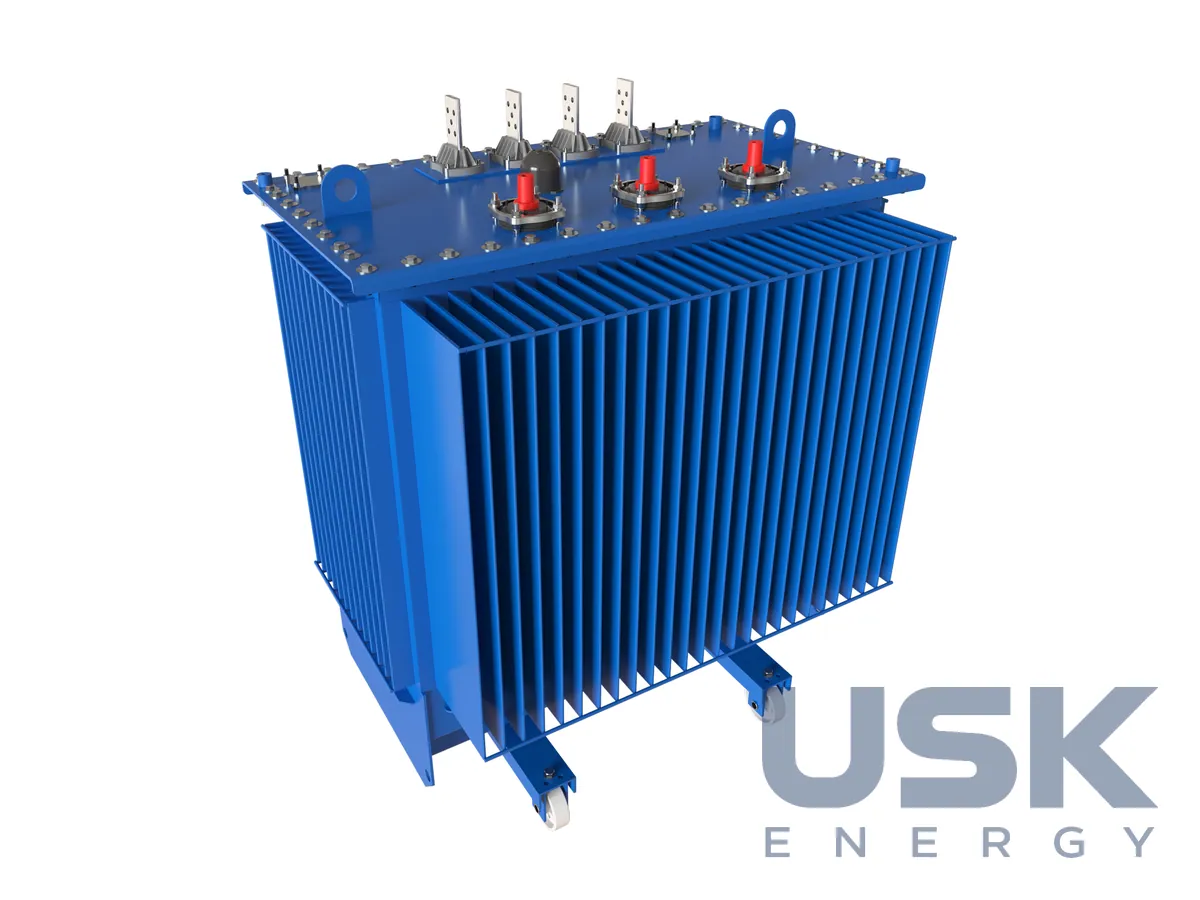

Ormazabal transforma.smart — розподільчий трансформатор з РПН і блоком керування ekor.tsm
Ormazabal transforma.smart належить до розподільчих трансформаторів з регулюванням під навантаженням потужністю 250–630 кВА і первинною напругою до 36 кВ. Підтримує напругу в мережах із ВДЕ та зарядними станціями електромобілів без заміни кабелів.
- Потужність
- 250–630 кВА (за каталогом 2024 — до 2000 кВА)
- Первинна напруга
- до 36 кВ
- Частота
- 50/60 Гц
- РПН
- вакуумний, 9 положень
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ormazabal transforma.smart розрахований на розподільчі мережі, де напруга в споживачів перестала триматися в допустимих межах через нове навантаження або генерацію. Удень дахи із сонячними панелями віддають потужність у мережу, і напруга в кінці лінії зростає, а ввечері, коли вмикаються зарядні станції електромобілів і побутове навантаження, вона просідає. Звичайний розподільчий трансформатор з ПБВ не встигає за такими коливаннями, адже його відпайку змінюють вручну на вимкненому апараті. Класичний вихід полягає в заміні кабелів на більші перерізи, що дорого й довго. Трансформатор з РПН розв'язує те саме завдання на підстанції та дає змогу обійтися без заміни кабельних ділянок.

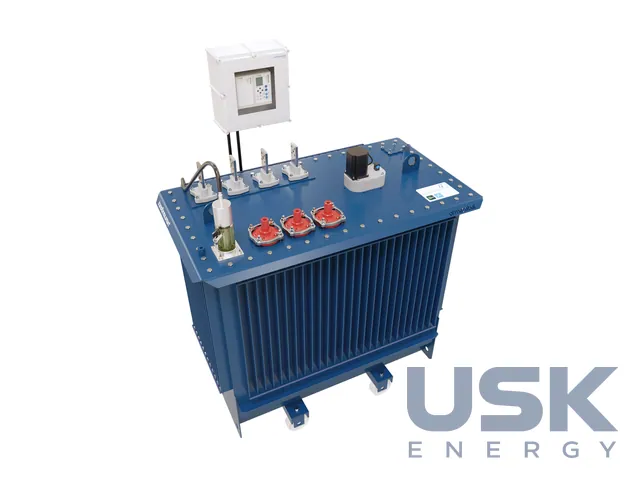

РПН вакуумний, на 9 положень. Вакуумна комутація під час перемикання відпайок виключає горіння дуги в оливі, тому олива не забруднюється продуктами розкладання, а знос контактів малий. Перемикач керується блоком ekor.tsm в автономному режимі або з телекомунікацією. В автономному режимі блок вимірює напругу на боці НН і сам обирає положення відпайки, утримуючи напругу в заданій зоні. У режимі з телекомунікацією блок отримує уставки й команди від диспетчерського центру та передає дані про роботу трансформатора. Виробник згадує алгоритми прогнозування напруги в споживачів, які враховують очікувану зміну навантаження. Блок ekor.tsm встановлюють на трансформатор або поруч із ним у КТП, він живиться від мережі НН і не потребує окремої шафи. Кількість перемикань і час роботи в кожному положенні блок фіксує, що допомагає планувати ревізію перемикача.
За каталогом трансформатор випускають потужністю 250–630 кВА, а в каталозі 2024 року потужність сягає 2000 кВА. Інші потужності виробник пропонує обговорювати окремо. Первинна напруга до 36 кВ, частота 50/60 Гц. Охолодження ONAN, природна циркуляція оливи та повітря без вентиляторів і насосів. Втрати відповідають Регламенту ЄС 548/2014 щодо екодизайну трансформаторів, що важливо для енергокомпаній, які працюють за європейськими вимогами до ефективності.
Завдання, які виробник перелічує для transforma.smart, стосуються інтеграції розподіленої генерації та зарядної інфраструктури електромобілів в наявну мережу, підтримання рівнів напруги за мережевим кодексом і пом'якшення перенапруг і провалів у споживачів. Окремо назване скорочення тривалості оперативних робіт і перерв живлення, наприклад у районах із сильними сезонними коливаннями навантаження, де влітку та взимку потрібні різні відпайки. З РПН персоналу не потрібно виїжджати на підстанцію й вимикати трансформатор для перестановки перемикача.
Трансформатор ставлять там, де генерація СЕС або навантаження зарядних станцій виводить напругу за допустимі межі. Габарити близькі до звичайних розподільчих трансформаторів, тому його можна встановити в наявну комплектну підстанцію замість старого. Під час замовлення вказують потужність, первинну та вторинну напругу, діапазон регулювання, режим роботи блока ekor.tsm і протокол зв'язку із системою керування мережею.
Технічні характеристики
| Потужність | 250–630 кВА (за каталогом 2024 — до 2000 кВА) |
|---|---|
| Первинна напруга | до 36 кВ |
| Частота | 50/60 Гц |
| РПН | вакуумний, 9 положень |
| Охолодження | ONAN |
| Втрати | за Регламентом ЄС 548/2014 |
| Блок керування | ekor.tsm, автономний або з телекомунікацією |
Запит ціни та строку поставки
Ormazabal transforma.smart — розподільчий трансформатор з РПН і блоком керування ekor.tsm, Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки положень має РПН transforma.smart?
РПН вакуумний, на 9 положень, керується блоком ekor.tsm.
Яка потужність і напруга трансформатора?
Потужність 250–630 кВА, за каталогом 2024 до 2000 кВА. Первинна напруга до 36 кВ.
Для яких мереж потрібен такий трансформатор?
Для мереж із ВДЕ та зарядними станціями електромобілів, де треба тримати напругу без заміни кабелів.
