SEA TTO — масляний розподільчий трансформатор 25 кВА – 30 МВА
SEA TTO, масляні розподільчі трансформатори малої та середньої потужності від 25 кВА до 30 МВА. Працюють у мережах, на СЕС і ВЕС, у гірничодобувній галузі, нафтогазі та на мобільних підстанціях. Є серії з енергоефективністю за Ecodesign Tier I і Tier II.
- Потужність
- від 25 кВА до 30 МВА
- Ізоляція
- олива або натуральна/синтетична біорозкладна рідина
- Виконання
- герметичне з повним заповненням; з розширювачем; герметичне з азотною/повітряною подушкою
- Серії
- TTOc, TTOe, ECO+P (Ecodesign Tier I і Tier II)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SEA TTO охоплює масляні розподільчі трансформатори малої та середньої потужності, від 25 кВА до 30 МВА. Виробник позиціонує серію як апарати з низькими втратами. Основне поле роботи складають розподільчі мережі, СЕС і ВЕС, гірничодобувна галузь, нафтогаз, цивільні й міські об'єкти, а також мобільні підстанції. За брошурою SEA ця лінійка закриває й спеціальні задачі, наприклад живлення перетворювачів, випробувальних стендів і пускових схем, коли машину проєктують під технічне завдання замовника.

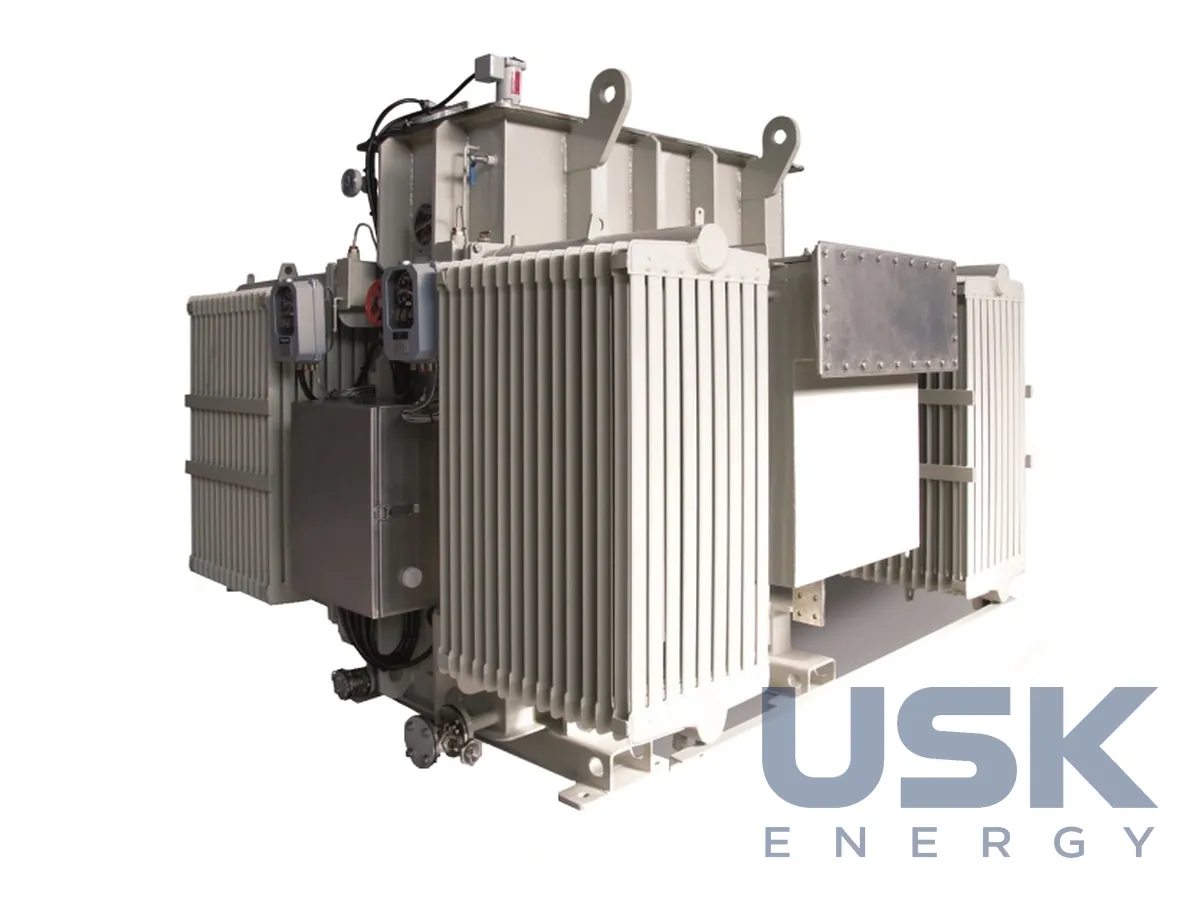

Конструкція гнучка. Трансформатор може бути однофазним, трифазним або за схемою Скотта, з концентричною структурою обмоток, одноярусною чи дворядною, з проміжним ярмом або без нього. Можлива одна чи кілька вторинних обмоток. Бак гофрований, гофри стандартні або посилені, а для особливих умов служби бак підсилюють. Охолодження виконується за схемами (K)ONAN, (K)ONAF, (K)OFAF, (K)ODAF та (K)OFWF. Для малих TTO є варіант із контейнеризацією рідини, тобто з піддоном-утримувачем на випадок витоку.

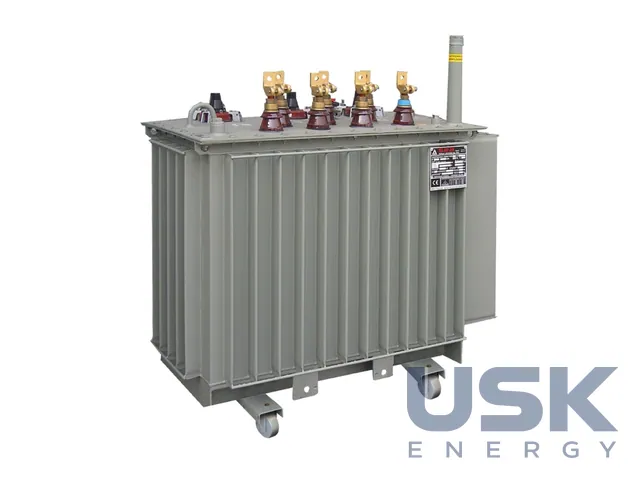

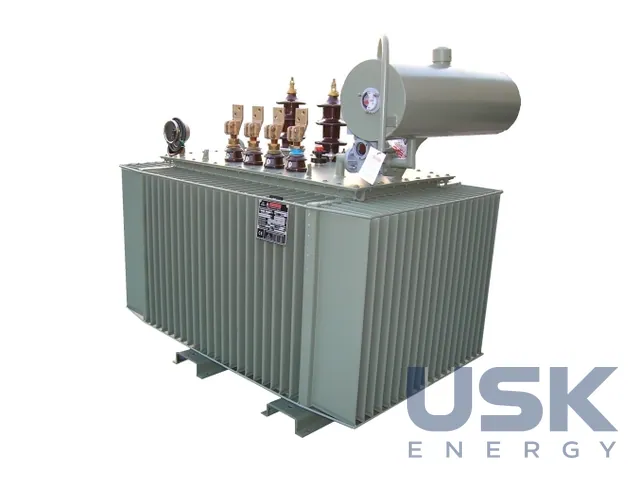

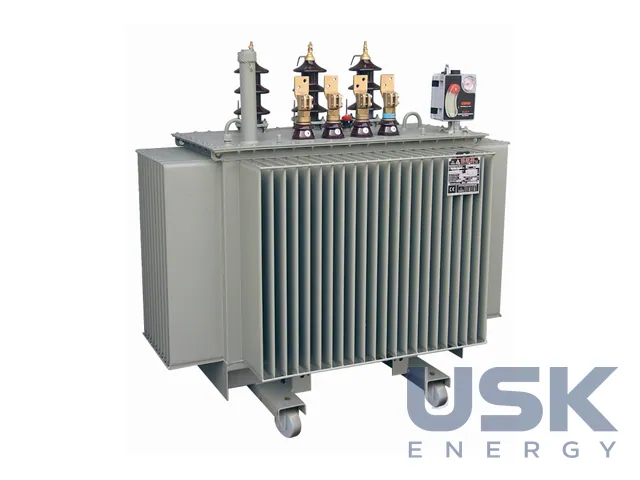

За способом захисту оливи від повітря SEA пропонує три конструктивні виконання. Герметичне з повним заповненням бака не має розширювача, температурні зміни об'єму компенсує гофрований бак. Герметичне з азотною або повітряною подушкою залишає під кришкою газовий об'єм. Класичний варіант із розширювачем має окремий бачок над баком. Ізоляційною рідиною служить трансформаторна олива або натуральна чи синтетична біорозкладна рідина, силіконова рідина також можлива. SEA прямо пов'язує вибір рідини та захисних пристроїв на баку зі зниженням ризику витоків і пожежі.
У лінійці серії TTOc, TTOe та ECO+P, серед них є виконання з енергоефективністю за Ecodesign Tier I і Tier II. Технічні каталоги наводять характеристики для трифазних розподільчих трансформаторів частотою 50 Гц при температурі навколишнього повітря 40 °C. Вторинна напруга холостого ходу в стандартних каталогах становить 400 В або 415÷433 В, у каталогах ECO+P вона вказана як 410÷433 В. Для мереж НН це звичайні значення, інші напруги НН обговорюються окремо.
Виготовлення за Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN і ГОСТ. SEA працює з 1959 року і випускає такі трансформатори понад 50 років, система якості сертифікована за EN ISO 9001, екологічна за EN ISO 14001. Машини проходять перевірку у випробувальній лабораторії, серію підтверджено типовими й спеціальними випробуваннями. У запиті варто вказати потужність, напруги, групу з'єднання, клас Tier, тип рідини та виконання бака. Для СЕС і ВЕС додають режим навантаження і умови встановлення, бо трансформатор у блочній підстанції біля інверторів працює інакше, ніж у міській ТП. Для мобільних підстанцій важливі маса, габарит і стійкість бака до вібрації під час перевезення, тому там частіше беруть посилений бак.
Технічні характеристики
| Потужність | від 25 кВА до 30 МВА |
|---|---|
| Ізоляція | олива або натуральна/синтетична біорозкладна рідина |
| Виконання | герметичне з повним заповненням; з розширювачем; герметичне з азотною/повітряною подушкою |
| Серії | TTOc, TTOe, ECO+P (Ecodesign Tier I і Tier II) |
| Стандарти | Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN, ГОСТ |
Запит ціни та строку поставки
SEA TTO — масляний розподільчий трансформатор 25 кВА – 30 МВА, SEA Trasformatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності в трансформаторів SEA TTO?
Від 25 кВА до 30 МВА, тобто від малих мережевих до середніх промислових трансформаторів.
Чи можна замовити SEA TTO на біорозкладній рідині?
Так, крім оливи застосовується натуральна або синтетична біорозкладна рідина.
Які серії входять до лінійки SEA TTO?
TTOc, TTOe та ECO+P, у лінійці є виконання за Ecodesign Tier I і Tier II.
