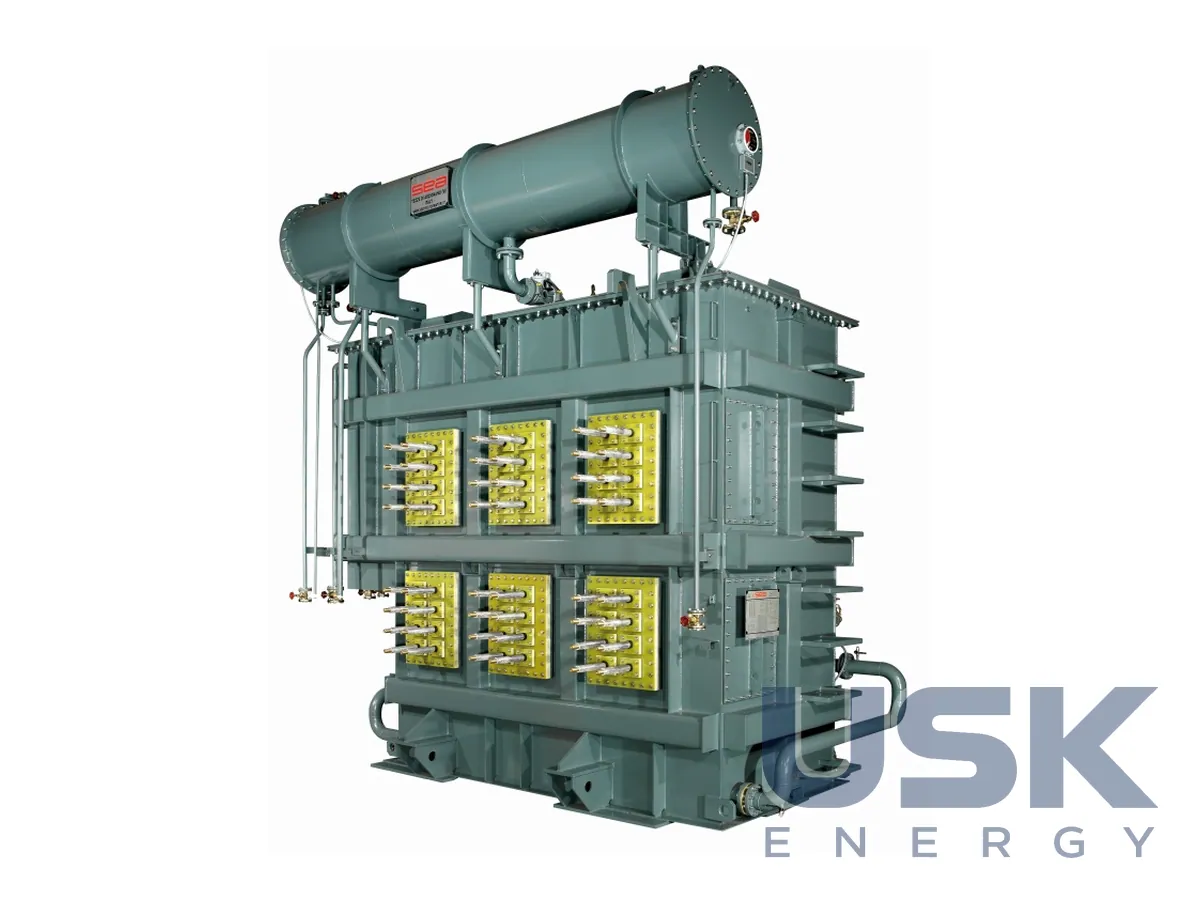

SEA OTF — трансформатор для дугових і ковшових печей до 120 МВА
SEA OTF, пічний трансформатор потужністю до 120 МВА з рівнем ізоляції до LI 350 кВ для дугових сталеплавильних, ковшових і рудовідновлювальних печей. Вторинний струм до 90 кА для сталі та до 160 кА для феросплавів.
- Потужність
- до 120 МВА
- Рівень ізоляції
- до LI 350 кВ
- Вторинний струм
- до 90 кА (сталь), до 160 кА (феросплави)
- Типи печей
- ДСП змінного та постійного струму, ковшові, рудовідновлювальні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SEA OTF, масляні трансформатори для живлення дугових сталеплавильних, ковшових і рудовідновлювальних печей. Головна особливість пічного трансформатора в тому, що на первинній стороні в нього висока напруга й невеликий струм, а на вторинній низька напруга й дуже великий струм. Межі серії за паспортом такі: потужність до 120 МВА, рівень ізоляції до LI 350 кВ, вторинний струм до 90 кА для сталі та до 160 кА для феросплавів. Трансформатор розрахований на важкі режими пічного навантаження з кидками струму та перенапругами, що виникають від коротких замикань у печі та від відключень вимикачів ВН.
Типи печей різняться режимом. Плавильні дугові печі змінного струму дають сильні коливання струму через нестабільну дугу й переміщення шихти, рафінувальні працюють рівніше. Біля ДСП зазвичай стоїть ковшова піч, у якій доводять метал, і для обох SEA робить трифазні трансформатори. ДСП постійного струму живляться через випрямляч, вони вносять менше збурень у мережу та витрачають менше електродів на тонну сталі. Рудовідновлювальні печі, переважно однофазні, працюють у виробництві феросиліцію, феромарганцю, металевого кремнію, феронікелю, ферохрому, а також міді, олова й цинку.

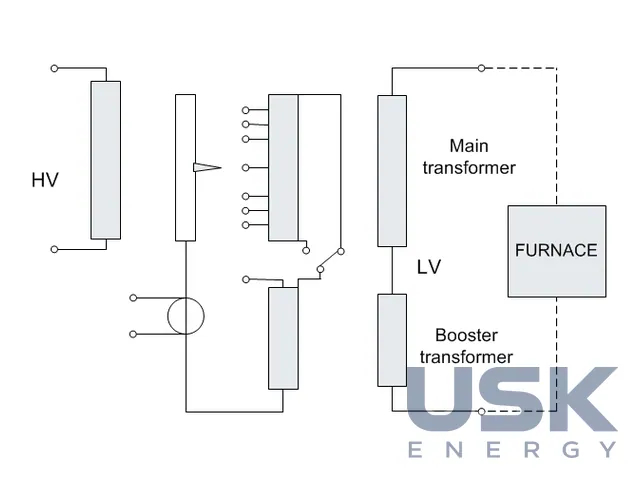

Напруга регулюється напряму відпайками ВН, через вольтододатковий трансформатор або через автотрансформатор. Пряме регулювання змінним потоком найпростіше, у ньому лише один магнітопровід, тож маса й втрати менші, а відпайки зазвичай розташовані з боку нейтралі первинної обмотки. Недолік у тому, що ступені напруги нерівні по діапазону, а розширити діапазон можна перемикачем зірка-трикутник. Вольтододаткова схема має два магнітопроводи в одному баку, перемикач стоїть на третинній обмотці, а її параметри вибирає виробник трансформатора, тож легше підібрати потрібний РПН. Схему з рівними дрібними ступенями застосовують для великих печей. В автотрансформаторній схемі два магнітопроводи розміщують в одному або в окремих баках.
Обмотки виконують стандартними або багатоконцентричними під великий струм і важкий режим, магнітопровід стрижневий або броньовий. Вторинні виводи можуть мати водоохолоджувані трубчасті коліна, передбачено кабельні коробки та спеціальні вводи. Охолодження (K)ONAN, (K)ONAF, (K)OFAF, (K)ODAF або (K)OFWF. Рідина мінеральна, силіконова, синтетична чи рослинна. Розрахунок методом скінченних елементів застосовують для спеціальних виконань і детального опрацювання електричної та механічної частини.
Кожна машина проходить перевірку у випробувальній лабораторії заводу, серію підтверджено типовими й спеціальними випробуваннями. Схему регулювання обирають під потужність печі та потрібний діапазон вторинної напруги. Тому в запиті варто дати тип печі, потужність, напругу мережі, діапазон і кількість ступенів вторинної напруги, максимальний струм та бажану схему регулювання. Корисно додати дані про мережу живлення, зокрема потужність КЗ на шинах, бо від неї залежать коливання напруги, які піч передає іншим споживачам.
Технічні характеристики
| Потужність | до 120 МВА |
|---|---|
| Рівень ізоляції | до LI 350 кВ |
| Вторинний струм | до 90 кА (сталь), до 160 кА (феросплави) |
| Типи печей | ДСП змінного та постійного струму, ковшові, рудовідновлювальні |
| Регулювання | пряме відпайками ВН, вольтододатковий трансформатор, автотрансформатор |
Запит ціни та строку поставки
SEA OTF — трансформатор для дугових і ковшових печей до 120 МВА, SEA Trasformatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який вторинний струм видає пічний трансформатор SEA OTF?
До 90 кА для сталеплавильних печей і до 160 кА для феросплавних.
Для яких печей підходить SEA OTF?
Для ДСП змінного та постійного струму, ковшових і рудовідновлювальних печей, потужність трансформатора до 120 МВА.
Як регулюється вторинна напруга пічного трансформатора?
Напряму відпайками ВН, через вольтододатковий трансформатор або автотрансформатор.
