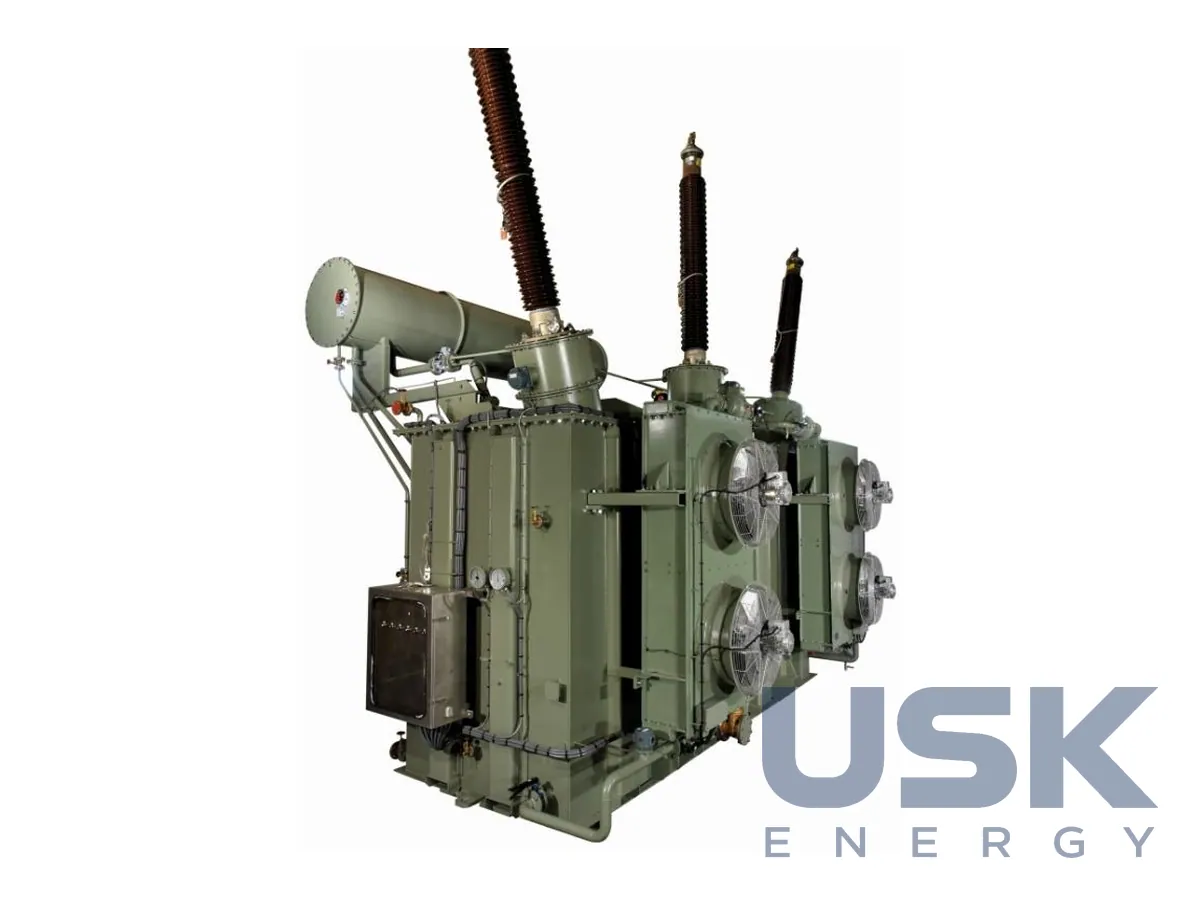

SEA OTN — силовий масляний трансформатор до 180 МВА
SEA OTN, силовий масляний трансформатор середньої та високої напруги потужністю до 180 МВА з рівнем ізоляції до LI 1050 кВ. Іде на генерацію, передавання й розподіл електроенергії.
- Потужність
- до 180 МВА
- Рівень ізоляції
- до LI 1050 кВ
- Призначення
- підвищувальні блочні (GSU), знижувальні, міжсистемні
- Стандарти
- Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN, ГОСТ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SEA OTN належить до класу силових масляних трансформаторів, які з'єднують мережі змінного струму різних високих напруг для передавання або розподілу енергії. Виробник випускає серію в трьох призначеннях. Блочні підвищувальні трансформатори (GSU) підіймають напругу генератора до рівня мережі передавання і стоять на електростанціях. Знижувальні переводять напругу з рівня передавання на рівень розподілу і працюють на підстанціях. Міжсистемні служать для зв'язку систем передавання енергії з різними класами напруги.
Межі серії за паспортними даними такі: потужність до 180 МВА і рівень ізоляції за грозовим імпульсом до LI 1050 кВ. Усередині цих меж потужність, напруги обмоток і тип регулювання підбирають під конкретну підстанцію або енергоблок. Обмотки виконуються з міді або алюмінію залежно від габариту трансформатора. Схема обмоток може бути з однією або з кількома вторинними обмотками, наприклад коли від одного трансформатора живляться дві секції шин. Для нестандартних виконань і детального інженерного опрацювання SEA застосовує розрахунок методом скінченних елементів, як для електричної, так і для механічної частини.
Систему охолодження вибирають із повного набору схем (K)ONAN, (K)ONAF, (K)OFAF, (K)ODAF, (K)OFWF, (K)ODWF, (K)OFAN і (K)ODAN. Це означає, що трансформатор можна зробити з природною циркуляцією оливи та повітря, з вентиляторами, з примусовою або спрямованою циркуляцією оливи, а також з водяними охолоджувачами там, де повітряне охолодження незручне, наприклад у приміщеннях ГЕС. Ізоляційною рідиною служить мінеральна олива, силіконова рідина, синтетичні або рослинні ефіри, останні беруть, коли до пожежної та екологічної безпеки висувають підвищені вимоги.
Приєднання до мережі також підганяють під об'єкт. Вводи можуть бути з кабельними коробами, під безпосереднє приєднання до КРУЕ, типу олива-олива, з RIP-ізоляцією, композитні або будь-якого спеціального виконання. Матеріали та розрахунок пристосовують до умов майданчика, у SEA є досвід роботи для різних кліматичних і промислових середовищ. До трансформатора доступний набір додаткового обладнання, від приладів захисту та контролю до систем моніторингу, склад якого узгоджують у технічному завданні.
Виготовлення можливе за Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN і ГОСТ. Втрати виконуються відповідно до вимог Ecodesign, що для мережевих компаній ЄС обов'язково. Кожну машину перевіряють у випробувальній лабораторії заводу, серію підтверджено типовими та спеціальними випробуваннями. Для запиту на OTN варто підготувати потужність, напруги ВН і НН, групу з'єднання, напругу КЗ, тип регулювання (РПН або ПБВ), спосіб охолодження та тип вводів. Якщо трансформатор замінює вже наявну машину, корисно додати її паспорт і креслення фундаменту, тоді габарити, розташування вводів і маса узгоджуються з наявною площадкою та порталами без переробок.
Технічні характеристики
| Потужність | до 180 МВА |
|---|---|
| Рівень ізоляції | до LI 1050 кВ |
| Призначення | підвищувальні блочні (GSU), знижувальні, міжсистемні |
| Стандарти | Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN, ГОСТ |
Запит ціни та строку поставки
SEA OTN — силовий масляний трансформатор до 180 МВА, SEA Trasformatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність і рівень ізоляції в SEA OTN?
Потужність до 180 МВА, рівень ізоляції за грозовим імпульсом до LI 1050 кВ.
Чи підходить SEA OTN як блочний трансформатор електростанції?
Так, у серії є підвищувальні блочні трансформатори (GSU), а також знижувальні та міжсистемні.
За якими стандартами виготовляється SEA OTN?
За Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN і ГОСТ.
