SEA REA сухого типу — сухі реактори до 15 Мвар

Опис

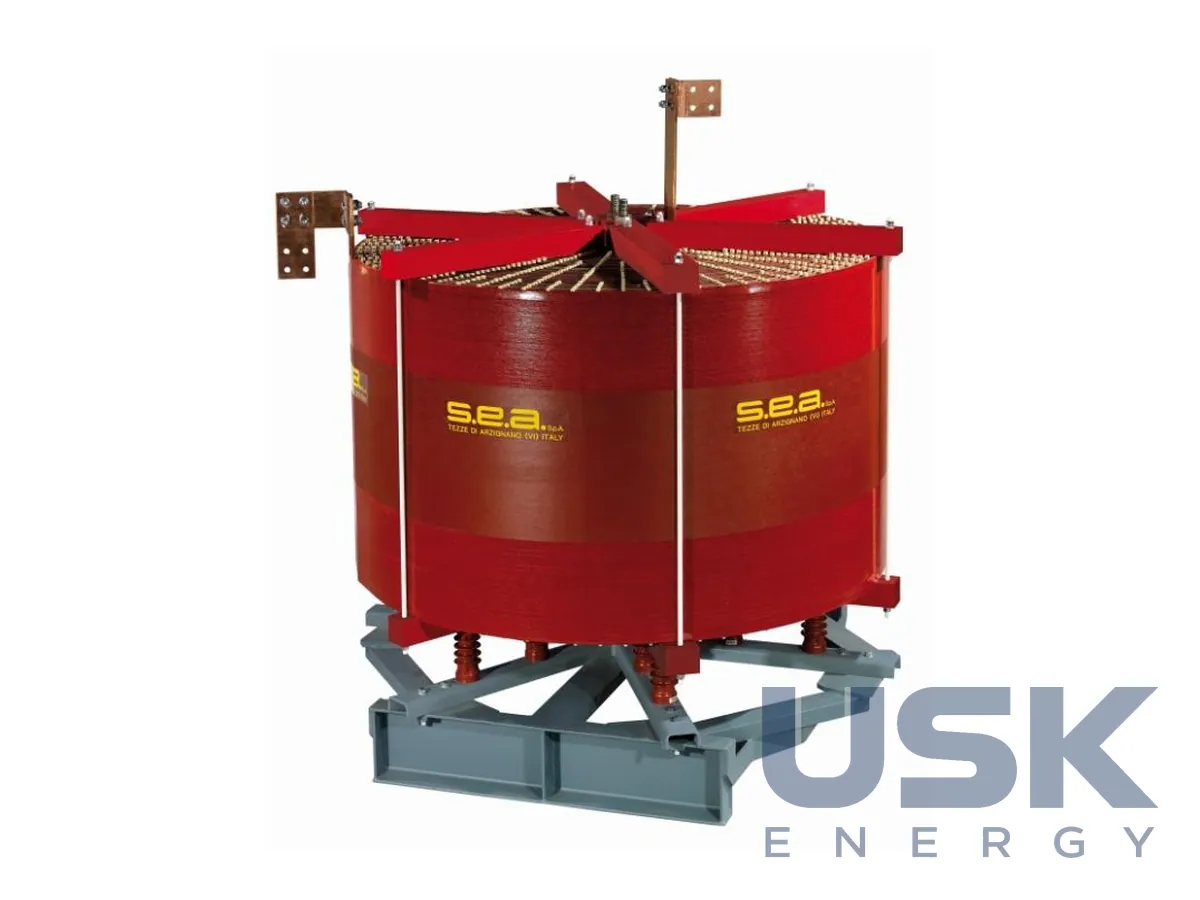

Сухі реактори SEA REA виконують ті самі функції, що й масляні реактори серії, але без бака та ізолювальної рідини. Обмотки ізолюються литою смолою або повітрям, межі серії становлять 15 Мвар за потужністю і LI 200 кВ за рівнем ізоляції. Випускаються струмообмежувальні, шунтувальні, дугогасні та нейтральні реактори, в однофазному або трифазному виконанні. Сухий реактор не горить як масляний апарат і не може дати витоку рідини, тому його охоче ставлять у приміщеннях, на промислових підстанціях і біля житлової забудови.

Головне обмеження в тому, що навколо реактора потрібне місце, щоб витримати норми щодо магнітного поля. Без сталевого бака поле розсіювання виходить назовні, і його рівень у зоні присутності людей та поруч з іншим обладнанням має лишатися в межах, дозволених законами й правилами. Ще один чинник вибору між сухим і масляним виконанням, це забруднення середовища, бо на найвищих рівнях забруднення відкрита поверхня обмоток стає вразливою. У даних виробника вказано, що сухі реактори розраховують на температуру середовища від мінус 50 °C до верхньої межі, заданої замовником, а цикл фарбування підбирають під конкретне середовище.

За призначенням апарати серії розподіляються так. Дугогасні котушки (позначення DASC) вмикаються між нейтраллю мережі СН і землею та настроюються в резонанс з ємністю мережі, щоб обмежити струм замикання на землю. Вони можуть мати електронний регулятор або працювати без нього, ступінчасті котушки перемикаються відпайками, плавні регулюються електроприводом, а струм компенсації задають вручну або автоматично з щитової. Нейтральні заземлювальні реактори DNER1 і DNER3, одно- й трифазні, заземлюють нейтраль у мережах СН напряму або через опір. Шунтувальні реактори поглинають реактивну потужність ліній при малому навантаженні, типове місце для них на вітрових станціях. Струмообмежувальні реактори вмикаються послідовно, знижують струм КЗ і дають змогу обійтися вимикачами з меншою комутаційною здатністю, а для двигунів зменшують пусковий струм.

Окремо SEA проєктує реактори для спеціальних задач, і тут сухе виконання найпоширеніше. Це реактори, що вмикаються послідовно або паралельно з конденсаторами, щоб послабити чи заблокувати гармоніки або сигнали керування з частотою до 10 кГц. Сюди ж належать реактори, які обмежують кидки струму під час вмикання конденсаторних батарей, фільтрові реактори після перетворювачів змінного струму в постійний і струмообмежувальні реактори для печей.

Для запиту на сухий реактор потрібні тип апарата, номінальна напруга мережі, струм або потужність, індуктивність чи діапазон її регулювання, місце встановлення та простір навколо нього. Від цього залежить, чи вкладеться реактор у норми щодо поля без додаткових екранів, і чи не варто перейти на масляне виконання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
