SEA REA — масляні реактори та дугогасні котушки до 50 Мвар
SEA REA, масляні реактори та дугогасні котушки потужністю до 30/50 Мвар з рівнем ізоляції до LI 750 кВ. Компенсують ємнісні струми замикання на землю та реактивну потужність, обмежують струми КЗ у мережах середньої та високої напруги.
- Потужність
- до 30/50 Мвар
- Рівень ізоляції
- до LI 750 кВ
- Типи
- котушки Петерсена (ступінчасті та плавні), шунтувальні реактори (зокрема регульовані VSR), заземлювальні трансформатори, струмообмежувальні та нейтральні реактори
- Виконання
- одно- і трифазне
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія SEA REA об'єднує масляні реактори для мереж середньої та високої напруги. Вони компенсують ємнісні струми замикання на землю та реактивну потужність, обмежують струми КЗ. У картці потужність вказана як до 30/50 Мвар без пояснення, до якого типу належить кожне значення, тому межу для потрібного типу краще уточнити в запиті. Рівень ізоляції сягає LI 750 кВ, виконання однофазне або трифазне.

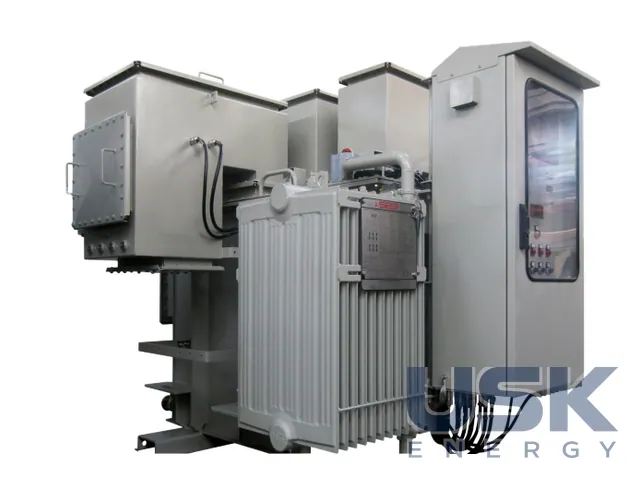

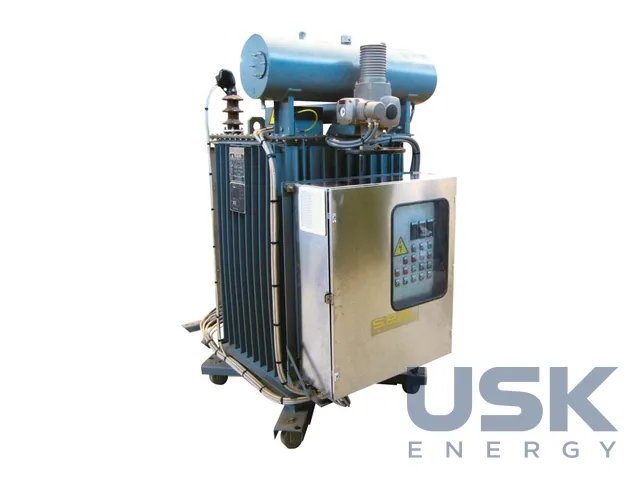

Найвідоміша частина серії, котушки Петерсена (дугогасні реактори). Вони вмикаються між нейтраллю мережі та землею і настроюються в резонанс з ємністю мережі, тож струм у місці замикання на землю різко зменшується. Сенс у тому, що дуга гасне при струмі 5-10 А, а довга дуга руйнує проводи, ізолятори і може спричинити пожежу. Ступінчасті котушки перемикаються анцапфами без напруги на діапазон мінімального та максимального струму. Плавні мають сердечник, який рухається вздовж осі котушки, його переміщує електродвигун через редуктор. Регулювання струму компенсації ведуть вручну або автоматично з окремого шафного регулятора в щитовій підстанції. У 2004/2005 роках котушки Петерсена SEA пройшли процедуру валідації ENEL і отримали відповідне схвалення.

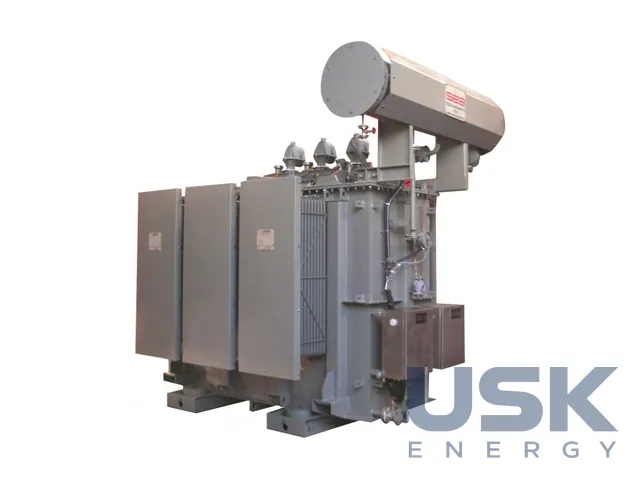

Шунтувальні реактори ставлять у трифазних мережах, щоб поглинати реактивну потужність довгих ліній при малому навантаженні і не допускати підвищення напруги в кінці лінії. Типове місце для них, вітрові електростанції з дуже мінливим навантаженням. Нерегульований реактор має фіксовану потужність, а регульований VSR змінює її ступенями і краще тримає напругу. Струмообмежувальні реактори вмикаються послідовно і знижують струм КЗ, тож у мережі можна застосувати вимикачі з меншою комутаційною здатністю, а для двигунів вони обмежують пусковий струм. До серії також входять заземлювальні трансформатори, які створюють нейтраль для заземлення напряму або через опір і можуть мати додаткову обмотку НН для власних потреб підстанції, та нейтральні реактори.

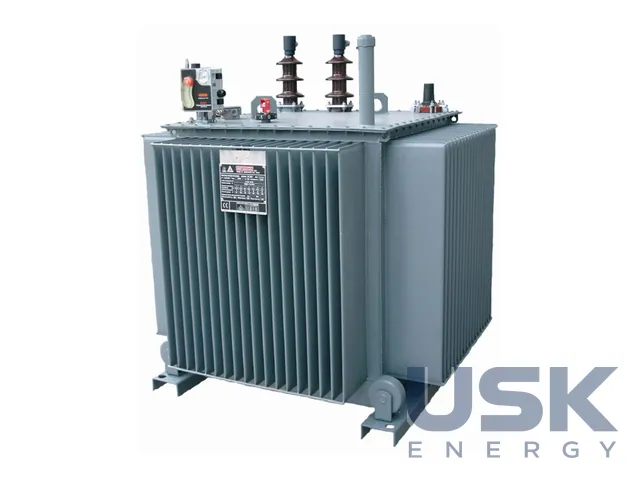

У даних виробника масляні позиції позначені так: OLR (струмообмежувальний реактор), ONER1 і ONER3 (одно- та трифазні нейтральні заземлювальні реактори), OASC (дугогасна котушка з електронним регулятором або без нього). Охолодження за схемами (K)ONAN, (K)ONAF, (K)ODAF, (K)OFWF і (K)OFAF. Ступінь захисту до IP 65, можливі спеціальні вводи, баки з гофрованими стінками або зі знімними радіаторами, цикли фарбування під будь-яке середовище. Рідина мінеральна, силіконова, синтетична або рослинна.

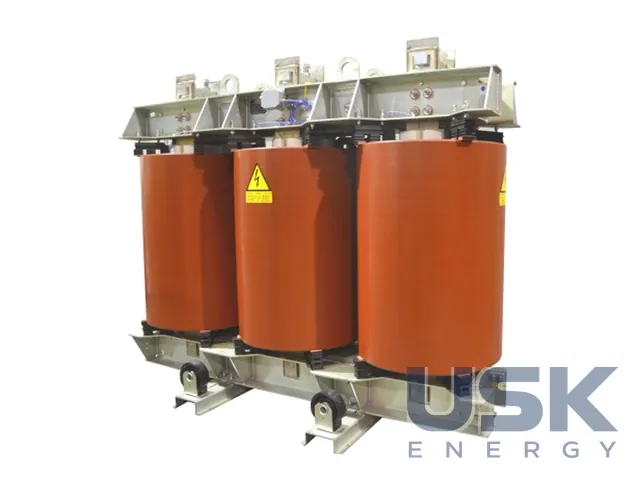

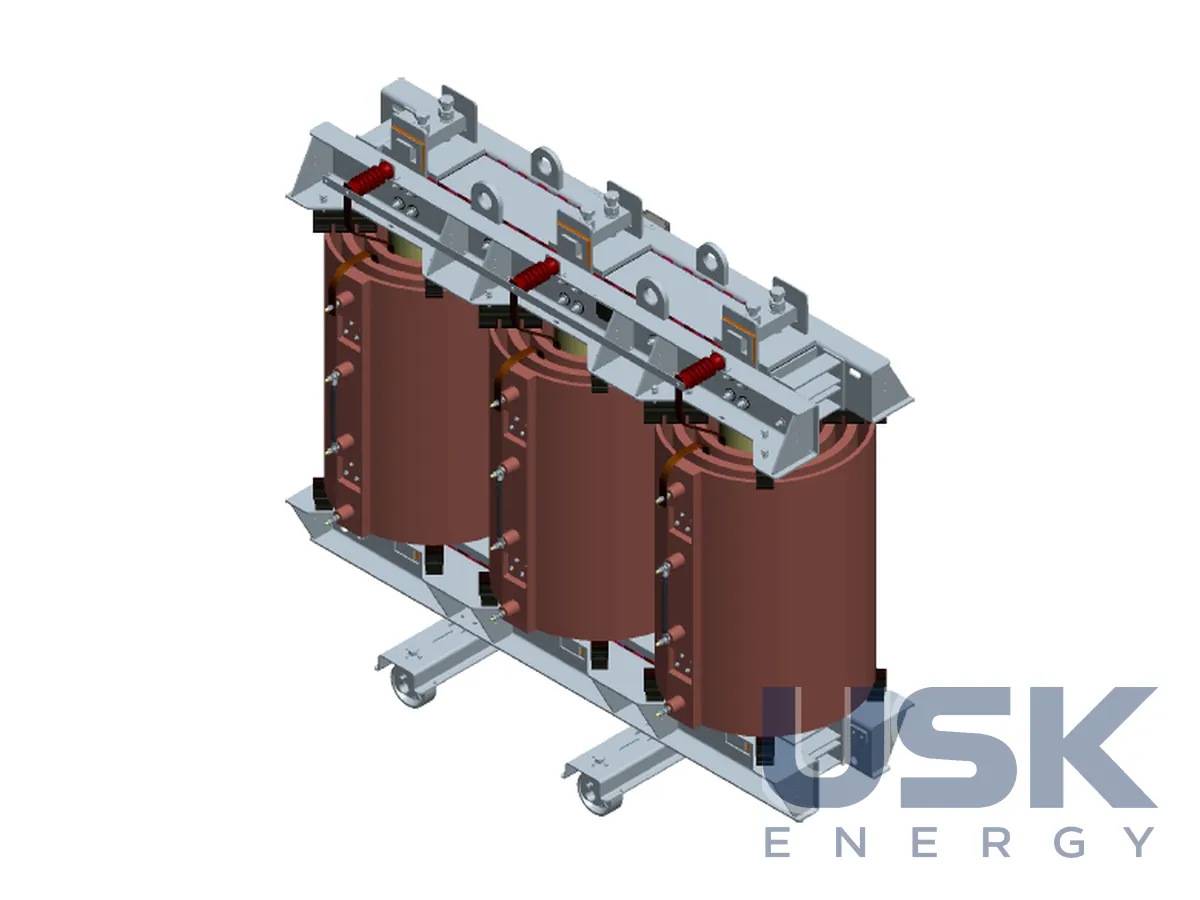

Реактори й котушки відповідають стандартам IEC і DIN, можливе виконання під інші норми замовника. SEA працює з 1959 року, має сертифікацію EN ISO 9001 та EN ISO 14001. Для спеціальних задач завод проєктує фільтрові, пускові та печні реактори, частина з них виконується сухою, тоді вона належить до окремої сухої серії.
Технічні характеристики
| Потужність | до 30/50 Мвар |
|---|---|
| Рівень ізоляції | до LI 750 кВ |
| Типи | котушки Петерсена (ступінчасті та плавні), шунтувальні реактори (зокрема регульовані VSR), заземлювальні трансформатори, струмообмежувальні та нейтральні реактори |
| Виконання | одно- і трифазне |
Запит ціни та строку поставки
SEA REA — масляні реактори та дугогасні котушки до 50 Мвар, SEA Trasformatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і рівень ізоляції в реакторів SEA REA?
Потужність до 30/50 Мвар, рівень ізоляції до LI 750 кВ. Межа потужності для конкретного типу реактора уточнюється в запиті.
Чи є в серії SEA REA плавнорегульовані котушки Петерсена?
Так, котушки Петерсена випускаються зі ступінчастим і з плавним регулюванням.
Які ще апарати входять до серії SEA REA?
Шунтувальні реактори, зокрема регульовані VSR, заземлювальні трансформатори, струмообмежувальні та нейтральні реактори в однофазному й трифазному виконанні.
